内燃机用多凸轮径向布置凸轮轴结构

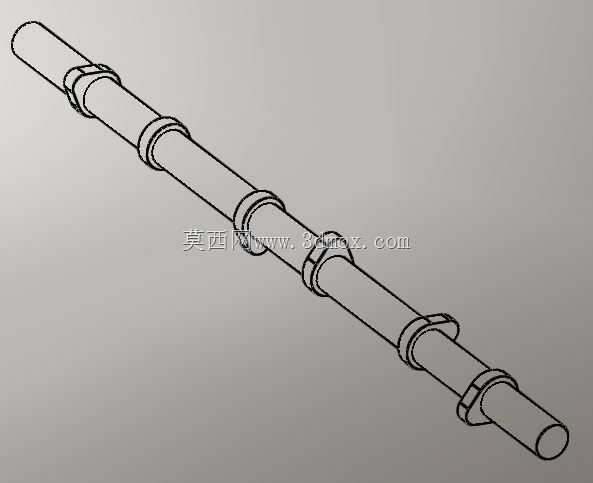

　　在往复式内燃机的配气机构设计中，凸轮轴是直接决定进排气时序、气门升程曲线的核心传动部件，其型线精度、安装同轴度、凸轮相位角偏差会直接影响发动机的充气效率、燃烧稳定性与排放表现，是动力总成开发中需要反复迭代验证的关键零件。这款凸轮轴采用整体式锻造轴身结构，沿轴向等距布置多组径向凸轮，每组凸轮对应一个气缸的进气或排气门驱动需求，凸轮型面经过升程曲线优化，能够在不同发动机转速区间匹配合理的气门开启持续角与重叠角，既保证低转速下的扭矩输出特性，也能兼顾高转速区间的进气充量需求。从实际装车的应用场景来看，这类凸轮轴多用于直列多缸内燃机，可通过正时链条、正时皮带或者正时齿轮组与曲轴输出端连接，传动比固定为2:1，保证曲轴每旋转两周，

　　凸轮轴完成一周旋转，精准匹配四冲程发动机的进排气、压缩、做功工作循环。在结构设计层面，轴身的主轴颈直径经过刚度校核，在满足凸轮轴高速旋转抗弯需求的前提下，尽可能减小轴颈与轴瓦的接触摩擦面积，降低发动机运转过程中的机械损耗；各凸轮之间的轴段直径略小于主轴颈，既可以减轻整体零件重量，也能为润滑油路留出足够的布置空间，发动机工作时压力润滑油会通过缸盖油道进入凸轮轴轴颈的油孔，在轴颈与衬套之间形成稳定油膜，同时飞溅的润滑油会持续润滑凸轮型面与气门挺柱的接触位置，避免干摩擦导致的型面过早磨损。在安装边界上，这款凸轮轴的轴向定位依靠前端的止推片结构实现，安装时需要保证各凸轮的相位角与对应气缸的活塞上止点位置严格对齐，相位偏差超过设计阈值时，

　　会出现气门开闭时机错乱，严重时甚至会导致活塞与气门发生运动干涉，造成发动机致命结构损坏。凸轮的型面加工需要采用专用的凸轮磨床完成，型面轮廓度、表面粗糙度都有严格的公差要求，建模过程中需要先根据配气相位计算出凸轮的升程表，再通过样条曲线拟合生成凸轮轮廓，沿轴身按照各缸的点火间隔角旋转对应角度后完成整体布尔合并，同时要在轴身对应位置预留出正时安装标记、传感器信号轮的安装位，满足量产装配与电控系统信号采集的需求。不同于分体式凸轮轴的组装结构，这款整体式凸轮轴的结构刚性更好，长期高转速运转下不会出现凸轮片错位的问题，更适合高负荷的车用内燃机使用，在建模过程中还需要考虑轴身的动平衡特性，对非对称结构位置做对应的去重设计，

　　避免高速旋转时产生异常振动，影响发动机的NVH表现。在实际选型匹配过程中，凸轮轴的凸轮升程、基圆直径、作用角参数需要与气门弹簧刚度、气门组重量、发动机最高设计转速做匹配验证，避免出现气门弹簧颤振、气门无法及时回位的问题，三维建模阶段就需要完成运动学仿真，验证整个配气机构的运动平顺性，排查凸轮与挺柱接触应力过大的区域，提前优化型线曲率，降低接触疲劳磨损的风险。
