直列四缸汽车发动机曲柄连杆机构结构展示

　　这套直列四缸动力核心结构，是民用乘用车动力单元里应用覆盖率最高的构型，日常家用紧凑级轿车、SUV甚至部分轻型商用车的动力舱内，都能找到同构型的部件布局。整套结构的核心作用是把燃油燃烧后产生的气体膨胀压力，通过活塞顶面承接后转化为曲轴的旋转扭矩，最终向外输出动力驱动车辆行驶，是内燃机完成能量转换的核心执行组件。

　　从结构设计逻辑来看，四个活塞沿曲轴轴向等距排布，相邻气缸的工作冲程错开180度曲轴转角，能保证曲轴每旋转两周就有一个气缸进入做功冲程，相比三缸结构能大幅降低一阶、二阶往复惯性力带来的整机振动，不需要额外加装体积较大的平衡轴结构就能满足民用车辆的NVH控制要求，同时直列布局的进排气道可以布置在缸盖同侧或两侧，加工工艺难度远低于V型、水平对置构型，量产制造成本可控性更强，也更适合入门级结构设计人员拆解学习内燃机的核心运动逻辑。

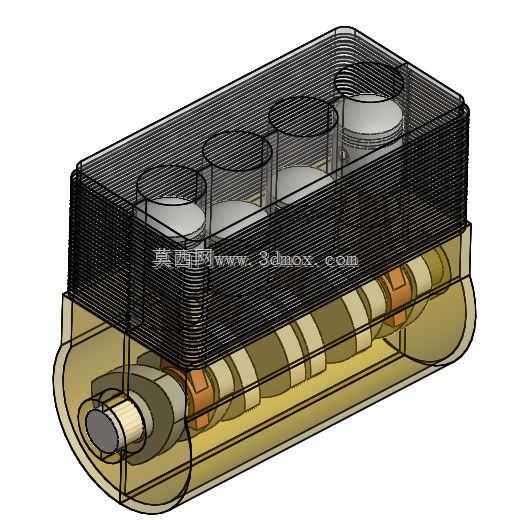

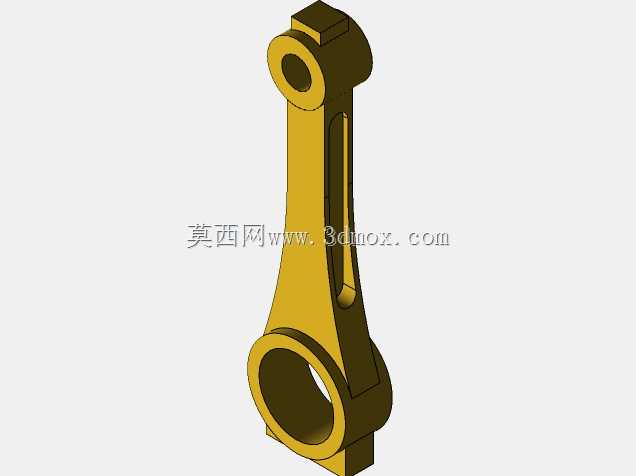

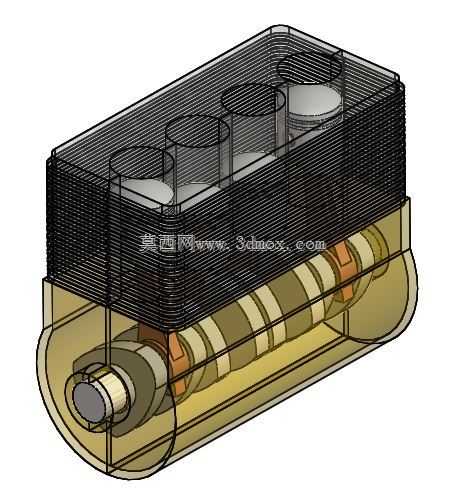

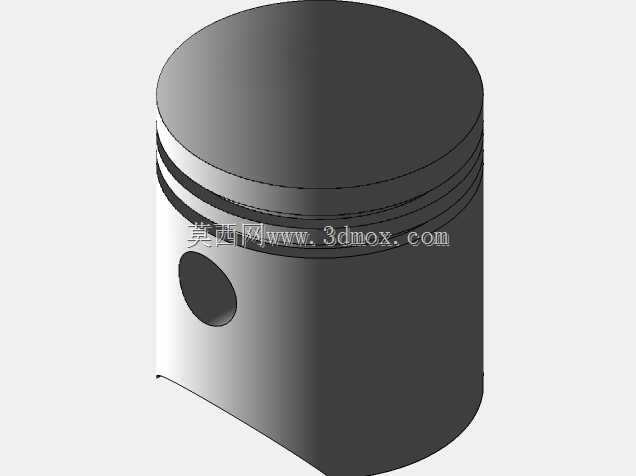

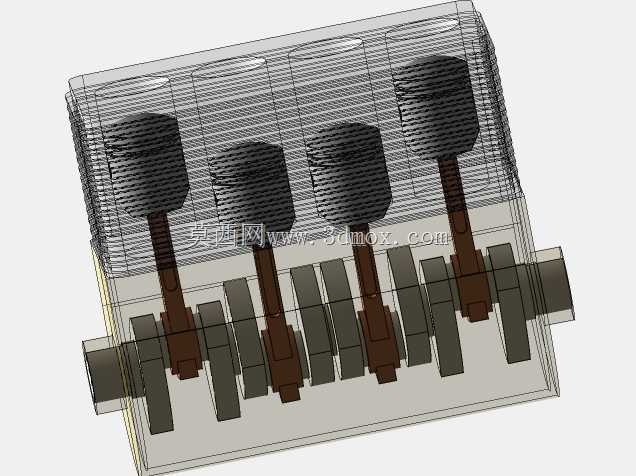

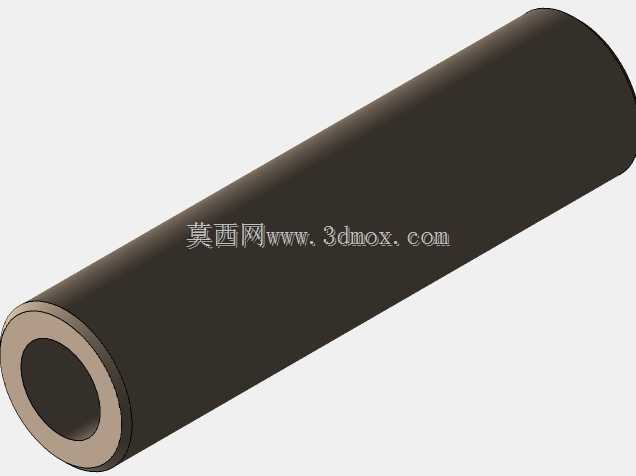

　　部件细节上，每个活塞都通过活塞销与对应连杆的小端铰接，连杆大端则采用剖分式结构通过连杆螺栓固定在曲轴对应的连杆轴颈上，轴颈与连杆瓦、活塞销与连杆铜套之间都预留了符合流体润滑要求的配合间隙，发动机运转时机油会通过缸体、曲轴内部的油道输送到这些摩擦副表面，形成稳定的油膜避免金属直接接触造成的异常磨损。活塞裙部设计有适配缸筒内径的导向型面，能在活塞上下往复运动时抵消侧推力，避免活塞在缸筒内出现偏磨、敲缸等问题；活塞环槽内安装的气环与油环，分别负责密封燃烧室的高压燃气、刮除缸壁上多余的机油，避免机油窜入燃烧室参与燃烧造成积碳、机油消耗量异常升高的问题。

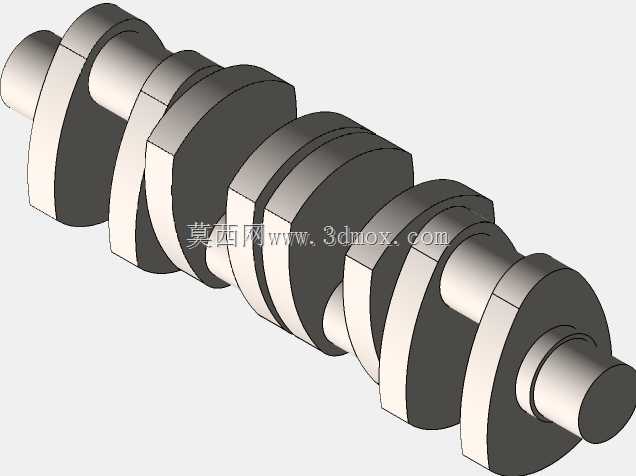

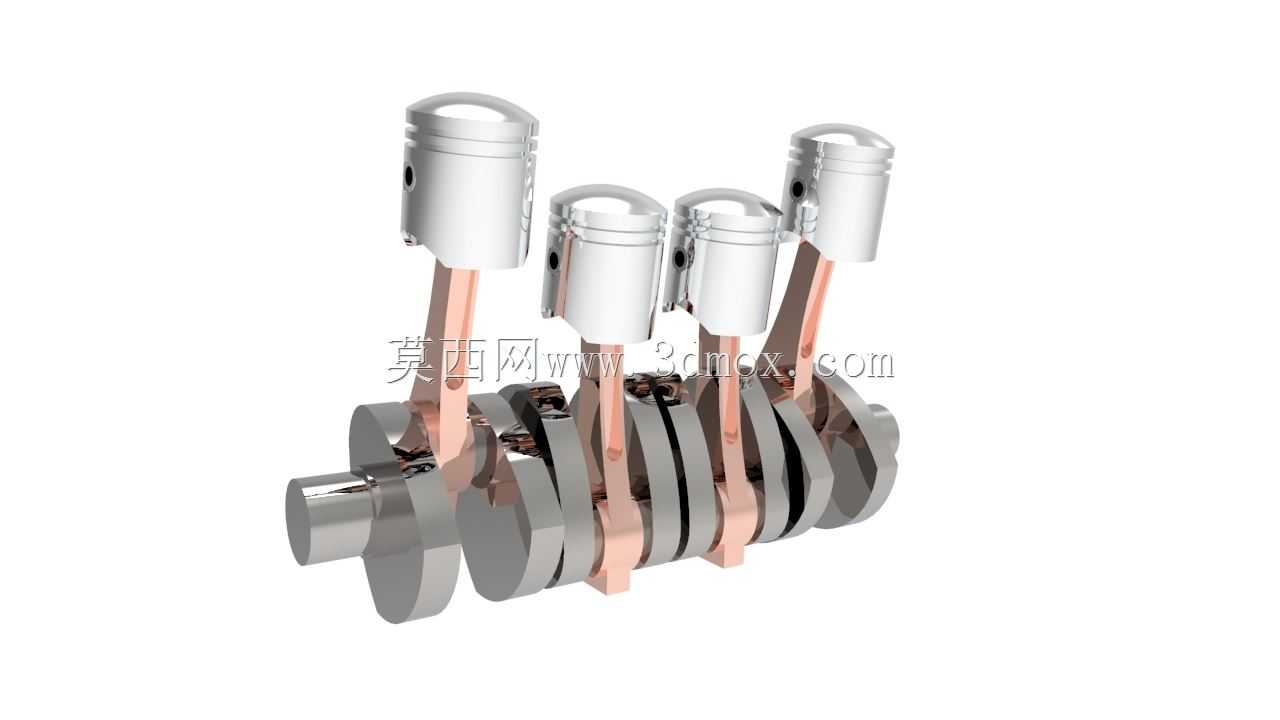

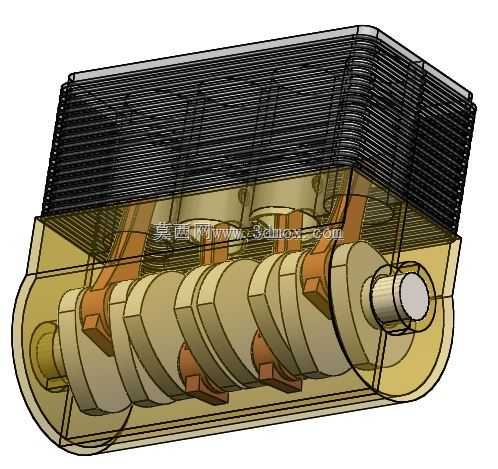

　　曲轴部分采用整体锻造的全支撑结构，每个连杆轴颈两侧都设置有主轴颈支撑在缸体的主轴承座上，能大幅提升曲轴的抗弯刚度，承受高转速下活塞连杆组传递的交变冲击载荷；曲轴末端的输出端可以连接飞轮、离合器总成，将扭矩传递给后续的变速器传动系统，前端则可以通过正时链条、皮带驱动配气机构、水泵、机油泵等附件，保证整个动力单元的附属系统同步运转。

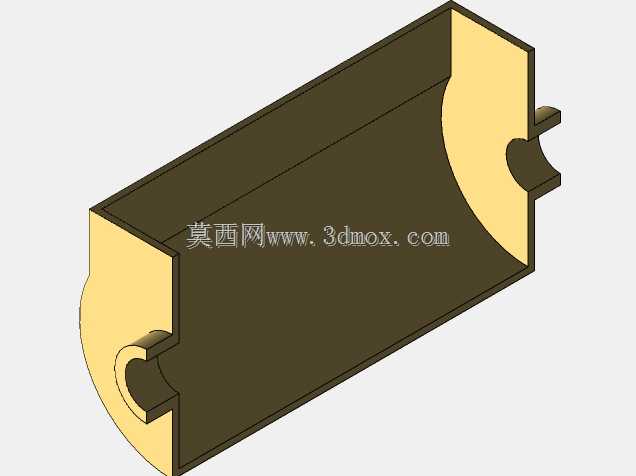

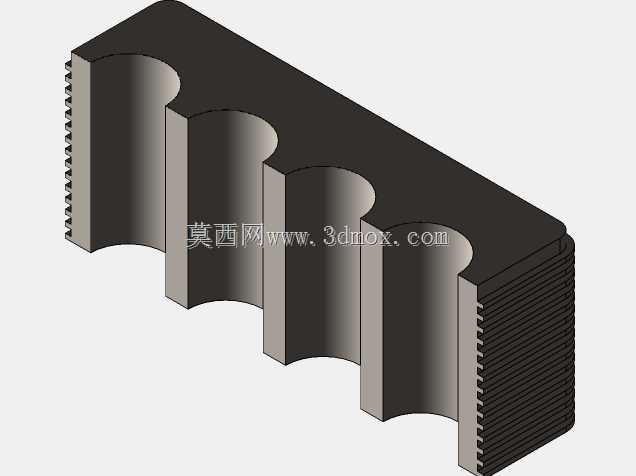

　　安装边界层面，这套结构的整体轴向尺寸适配1.3L-2.0L排量的民用直列四缸缸体参数，曲轴主轴颈的同轴度、连杆轴颈的相位角公差都控制在量产发动机的常规设计范围内，活塞在上止点时顶面与缸体上平面的高度差符合燃烧室压缩比设计要求，不会出现气门碰撞活塞顶的干涉问题；连杆大端的剖分面采用平切口设计，装配时不需要额外的定位结构就能保证连杆盖与连杆杆身的配合精度，拆装维护的便利性更强。

　　实际工程应用中，这类基础结构不仅是整车动力系统的核心，也常作为机械专业、车辆工程专业的教学演示载体，能让学习者直观理解往复运动转化为旋转运动的机械原理，掌握曲柄连杆机构的运动干涉检查、配合公差设定、动平衡校准等核心设计要点；在做整机三维建模练习时，通过对活塞、连杆、曲轴的配合关系做装配约束，还能直观模拟不同曲轴转角下各活塞的位置变化，验证配气相位、点火顺序的合理性，排查运动过程中部件之间的干涉风险，为后续更复杂的整机结构设计、性能仿真打下扎实的结构认知基础。
