通勤自行车金属车架三维结构设计

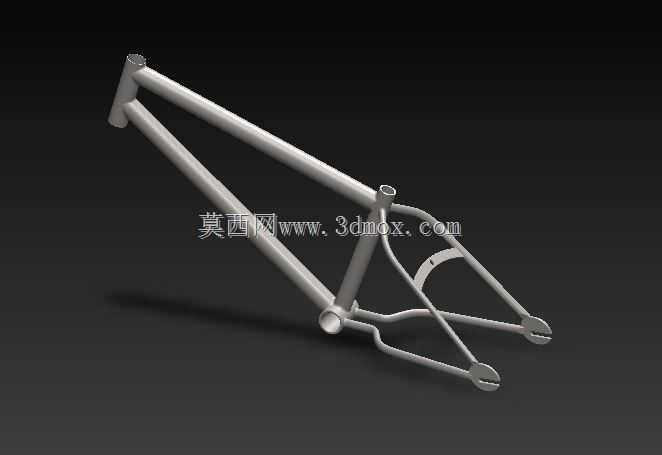

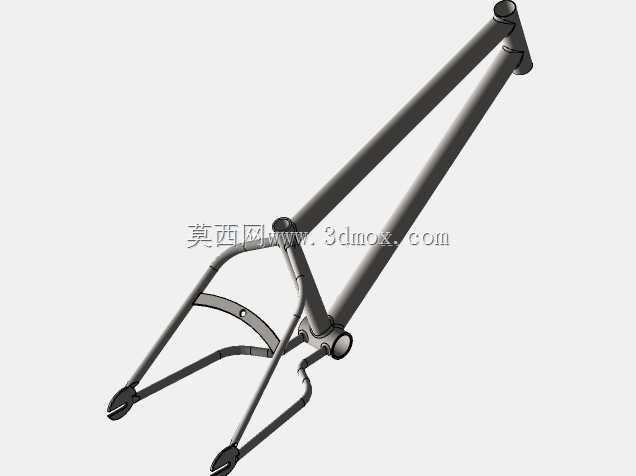

　　日常通勤类自行车的车架作为整车的核心承载基体，所有骑行相关的功能部件都需要依托车架完成定位安装，其结构合理性直接决定整车的骑行姿态、负载能力与长期使用可靠性。这款车架采用经典的菱形管材布局，上管、下管、座管、后下叉与后上叉通过焊接节点连为整体，没有额外的冗余补强结构，依靠管材自身的截面特性与节点受力传递路径实现承载需求，适配城市铺装路面的日常骑行场景，可满足单人通勤、短途载物的使用需求。

　　从实际安装边界来看，车架头管位置预留标准前叉舵管安装孔径，适配常规28.6mm口径的有牙或无牙前叉组件，头管上下端面的平行度公差控制在0.1mm以内，保证前叉转向时无卡滞、旷量。座管位置采用常规27.2mm口径的直插式安装结构，座管插入深度预留120mm的安全调节区间，可适配不同身高骑行者的座高调整需求，座管夹位置的开口缝隙控制均匀，锁紧后可避免骑行过程中座管下滑偏转。中轴位置采用标准压入式五通结构，适配68mm宽度的常规中轴组件，五通端面与车架中心面的垂直度公差满足牙盘安装的跳动要求，避免骑行过程中出现链线偏移、掉链的问题。后叉位置的开档尺寸为常规120mm，适配单速或者内变速后轮花鼓，后叉末端的开口槽宽度与花鼓轴径匹配，安装后轮时可直接卡入后锁紧轴钉，无需额外撑开后叉，装配效率更高；后上叉与后下叉的连接位置预留了V刹安装座，可直接装配常规圈刹组件，刹车安装孔的位置精度保证刹车块与轮圈刹车面的对齐度，避免刹车偏磨、制动力不均的问题。

　　设计过程中优先考虑了日常使用的维护便利性，所有安装接口均采用民用自行车的通用标准规格，用户更换易损配件时无需特殊定制零件，在普通自行车维修门店即可完成配件更换。管材的壁厚选择兼顾了强度与重量控制，主受力的下管采用稍厚的壁管，应对骑行过程中来自路面的冲击载荷，上管与后叉管材在保证强度的前提下适当调整壁厚，控制整车车架的整体重量，避免骑行时额外增加负重。焊接节点位置均做了平滑过渡处理，没有明显的焊瘤凸起，既降低了焊接位置的应力集中风险，也避免后续喷涂工序出现漆面厚薄不均的问题。

　　从受力传递路径来看，骑行过程中骑行者的体重通过座管传递到座管节点，一部分力通过后上叉、后下叉传递到后轮接地点，另一部分力通过下管、头管传递到前轮接地点；踩踏过程中牙盘的驱动力通过五通节点传递到后下叉，带动后轮前进，整个力的传递路径短且顺畅，没有出现受力拐点过于集中的位置，长期使用过程中不易出现焊缝开裂、管材变形的问题。车架的整体轴距控制在1020mm左右，兼顾了城市骑行的灵活性与直行稳定性，后下叉长度控制在420mm，既保证了骑行时的发力直接性，也避免后轮与座管位置出现干涉，预留了常规宽度城市胎的安装空间，不会出现轮胎蹭车架的问题。

　　针对日常使用中可能出现的载物需求，后上叉位置预留了货架安装孔位，可直接装配常规城市车后货架，承载10kg以内的日常随身物品，安装孔位的位置与通用货架的安装尺寸匹配，无需额外打孔改装。车架的走线方式采用外露式走线设计，刹车线管、变速线管可沿着管材表面通过线卡固定，后续维护更换线管时操作简便，无需拆解车架部件即可完成线管更换。整体结构没有复杂的异形曲面，所有管材均为常规圆形截面，加工过程中可直接采用标准金属管材切割、焊接成型，生产工艺成熟，制造成本可控，适合批量生产面向民用通勤自行车市场。
