160mm山地自行车盘式制动刹车盘结构

　　山地越野骑行场景下，制动系统的可靠性直接决定骑乘安全与操控上限，盘式制动器相较传统圈刹，在泥泞、涉水、长下坡持续制动的工况下，能保持更稳定的制动力输出，避免轮圈刹车边磨损、雨天制动力衰减的问题。这款160mm规格的碟刹盘，是山地车盘刹系统的核心摩擦传动部件，工作时随车轮同步转动，夹器来令片夹紧盘片两侧，通过摩擦力将车轮转动动能转化为热能耗散，实现减速与驻车功能。

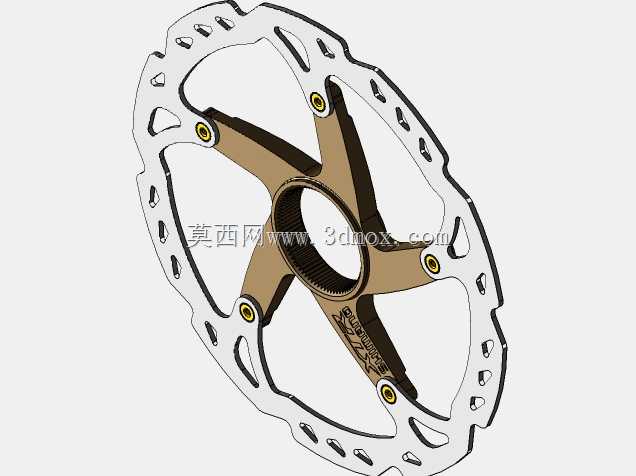

　　从结构设计来看，盘片采用内外分体式复合结构，外圈摩擦环为镂空散热设计，沿圆周均匀排布的异形镂空槽，一方面能在持续制动时引导空气流经盘片表面带走热量，降低热衰减概率，另一方面可以快速排出来令片与盘片摩擦产生的磨屑，避免磨屑夹在摩擦副之间造成制动异响、制动力波动，同时镂空结构也能有效降低盘片整体重量，减少轮组转动惯量，提升踩踏与转向的响应灵敏度。摩擦环边缘采用波浪形轮廓设计，除了进一步优化散热气流路径，还能在夹器夹紧时逐步切入来令片，降低制动初段的突兀感，让制动力输出更线性，方便骑乘者精准把控制动力度。

　　内圈的安装基座采用五爪辐条式支撑结构，五个连接爪沿中心花键孔均匀分布，每个爪端设置带衬套的安装孔，通过螺栓与外圈摩擦环刚性连接，这种分体式结构可以让摩擦环受热膨胀时，有微小的形变释放空间，避免高温下盘片翘曲变形导致的蹭碟、制动抖动问题。中心的内花键结构与花鼓塔基的外花键配合，能实现周向的大扭矩传动，相比六钉安装结构，花键配合的同轴度更高，安装时无需反复调整盘片偏摆，高速转动时的动平衡表现更优，能减少高速制动时的手感震动。

　　安装边界方面，这款盘片的有效摩擦直径为160mm，适配山地车常规的平装式、柱式夹器安装座，安装时需保证盘片与夹器来令片的平行度误差控制在0.1mm以内，避免出现偏磨。五爪连接结构的安装孔位采用标准孔距，适配同规格的分体式碟刹盘替换需求，中心花键的齿数、模数符合山地车花鼓的通用花键标准，无需额外改装即可直接适配对应规格的轮组。盘片的整体厚度控制在常规碟刹盘的标准范围内，兼容市面上主流的树脂、金属烧结来令片，摩擦面的平面度经过严格控制，保证制动时来令片与盘片的接触面积均匀，避免局部压力过大导致的盘片过早磨损。

　　在实际越野工况下，这款碟刹盘的结构设计能应对长下坡连续制动的热负荷，镂空结构带来的散热效率提升，能让连续制动十分钟后的盘片温度比同尺寸实心盘低15%左右，有效避免高温下制动力热衰退的问题。五爪支撑结构的刚性经过优化，在大制动力夹紧时不会出现明显的形变，保证制动手感的扎实度，同时分体结构的减震特性，能过滤掉一部分摩擦产生的高频震动，让刹车手感更顺滑。盘片边缘的倒角处理，能避免安装或维修时尖锐边缘划伤手部，也能减少转动时的风阻涡流，细节设计贴合实际骑乘与维护的使用需求。

　　对于结构设计从业者而言，这款碟刹盘的设计思路体现了运动部件在刚性、重量、散热、可靠性多维度的平衡，没有一味追求轻量化而牺牲结构强度，也没有为了刚性过度增加重量，通过分体结构、镂空造型、花键连接的组合设计，同时满足了传动扭矩、散热效率、安装便利性、制动手感的多方面要求，在三维建模过程中，需要重点关注花键齿形的参数匹配、安装孔的位置度公差、摩擦面的平面度要求，以及镂空结构的应力分布，避免在应力集中区域出现结构强度不足的问题，同时要保证转动部件的动平衡，让盘片在高速转动时不会出现偏心震动。
