电动汽车电机断开配电连接装置结构

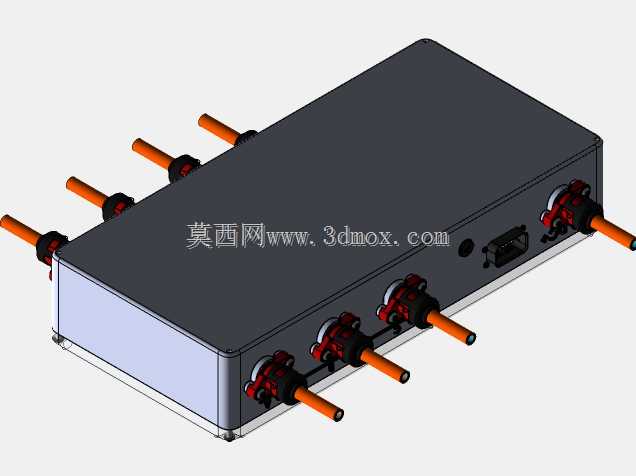

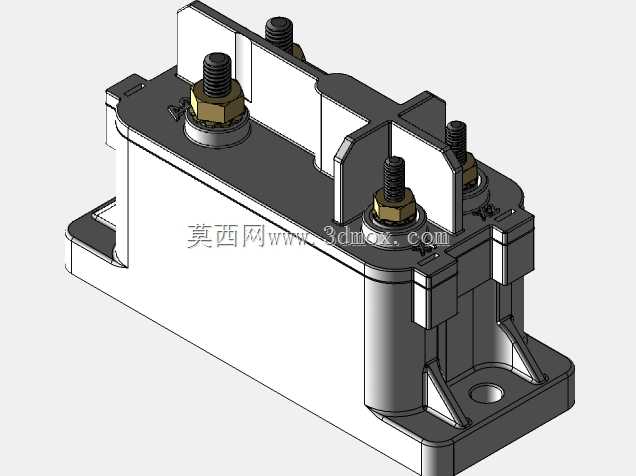

　　该结构件应用于纯电及混动乘用车型的高压配电回路中，核心作用是在车辆检修、碰撞触发或高压系统故障时，快速切断电机与高压配电单元之间的动力传输通路，避免高压回路带电带来的安全风险，同时也承担电机侧高压接线端的物理防护、线束定位与密封隔振功能。从实际装车场景来看，这类部件通常布置在驱动电机与高压配电箱之间的舱体空余位置，周边会避让冷却管路、低压线束以及车身悬置安装点，设计时需要充分考虑整车装配的工序逻辑，确保总装工位上操作人员可以快速完成接插与固定，后期维保阶段也能在不拆解周边大部件的前提下完成拆装操作。

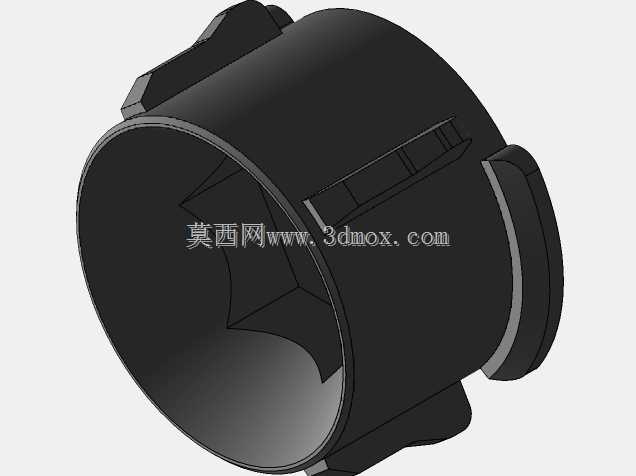

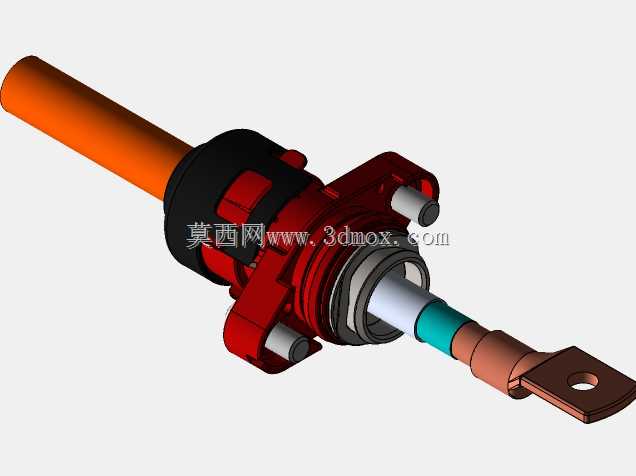

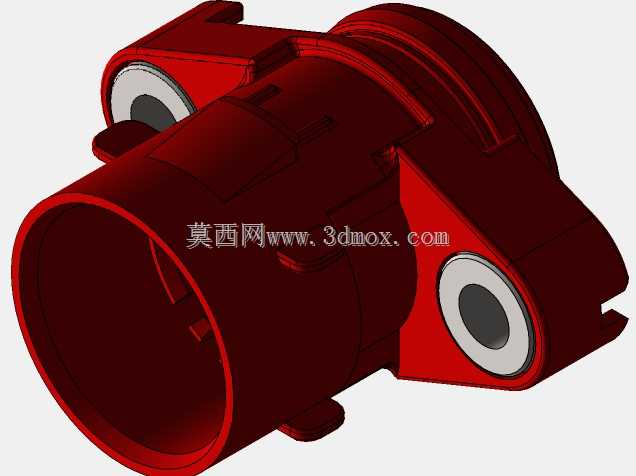

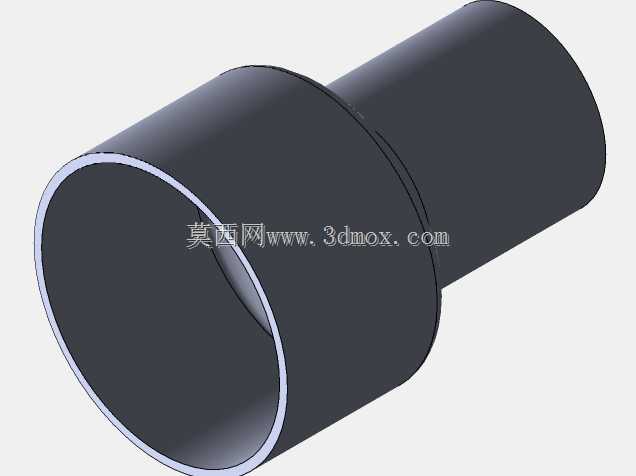

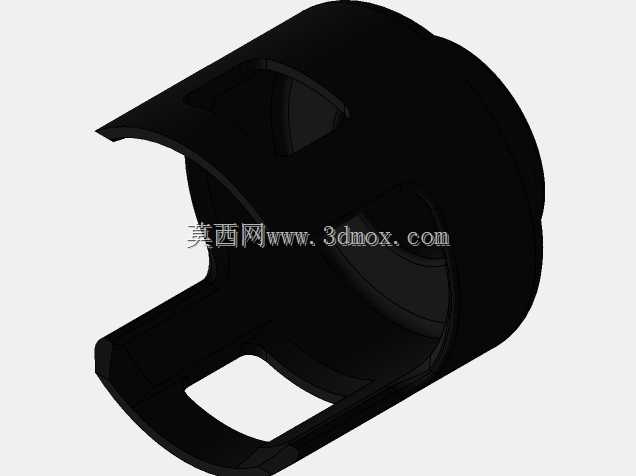

　　从功能特性层面分析，该结构采用一体化注塑包覆金属嵌件的主体构型，主体红色绝缘壳体选用耐高压、耐温变的工程塑料材质，可长期承受整车运行过程中-40℃到125℃的舱内温度波动，同时抵御路面飞溅的泥水、油污以及车用化学试剂的侵蚀。两侧带金属衬套的安装耳是核心的受力承载结构，衬套与塑料壳体之间通过注塑嵌合工艺实现牢固结合，安装时通过螺栓穿过衬套将整个装置固定在电机壳体或者车身支架上，衬套的存在可以避免塑料壳体直接承受螺栓锁紧力，防止长期使用后出现塑料蠕变导致的安装松动。主体大口径的筒状结构是高压接插的容纳腔，内部设置有多层隔筋，用于区分不同相位的高压接线端子，防止端子之间出现爬电击穿风险，筒壁上的卡扣结构用于和对接端的接插件实现锁止，避免车辆行驶过程中振动导致接插件松脱。侧面的凸台与卡扣结构用于固定高压线束的走向，对线束提供径向约束，防止线束晃动拉扯接线端子导致接触不良。

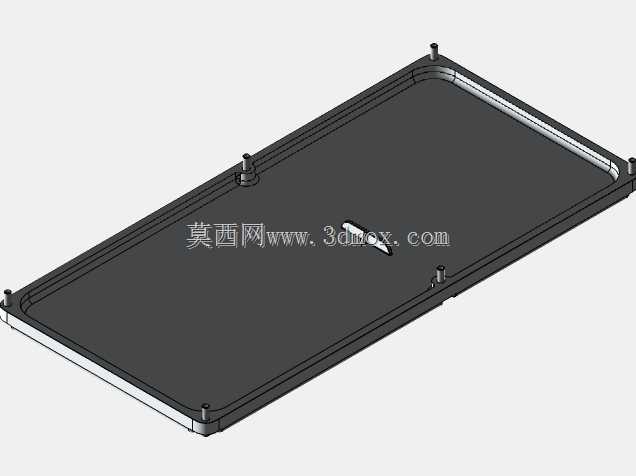

　　设计思路上，该结构优先满足高压安全的核心要求，所有带电部件到壳体外表面的爬电距离、电气间隙都严格遵循车用高压部件的设计规范，壳体壁厚经过反复校核，既保证足够的结构强度抵御装配与行驶过程中的外力冲击，又尽可能控制部件重量，符合整车轻量化的设计方向。安装耳的位置经过多轮整车布局验证，两个安装点的连线与接插方向垂直，确保接插过程中受力均匀，不会出现偏载导致的密封件压缩不均问题。壳体表面的加强筋布局完全贴合受力路径，从安装耳位置延伸到筒状主体的各个受力节点，在不增加过多壁厚的前提下大幅提升壳体的抗形变能力，避免车辆长期振动下壳体出现共振开裂。

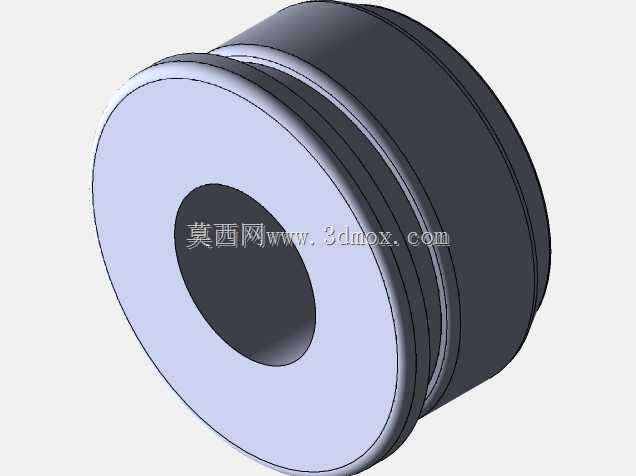

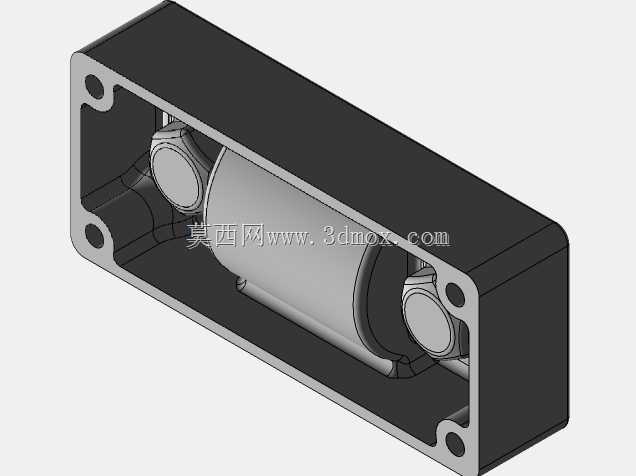

　　从安装边界来看，该装置的主体筒状结构外径与对接接插件的内径采用间隙配合设计，配合面设置有环形密封槽，用于安装O型密封圈，装配后可实现IP67级别的防护等级，满足整车涉水、高压冲洗的使用要求。两个安装衬套的中心距公差控制在±0.1mm范围内，衬套内孔直径适配整车常用的M6固定螺栓，安装面的平面度公差控制在0.2mm以内，确保装配后壳体不会出现强制形变导致的内部端子对位偏差。接插端的插入深度有明确的硬限位设计，当对接插件插入到设定深度时，锁止卡扣会自动卡入对接端的锁止槽，同时操作人员可以听到清晰的锁止反馈音，避免出现虚接问题。装置整体的外轮廓所有边角都做了圆角过渡处理，避免装配过程中划伤操作人员或者周边的线束管路，同时也减少应力集中点，提升壳体的抗冲击性能。在实际建模过程中，需要重点关注金属嵌件与塑料壳体结合面的拔模角度设计，确保注塑生产时可以顺利脱模，同时结合面设置止转结构，防止嵌件在壳体内出现转动导致安装孔位偏移。
