汽车盘式后制动卡钳结构设计

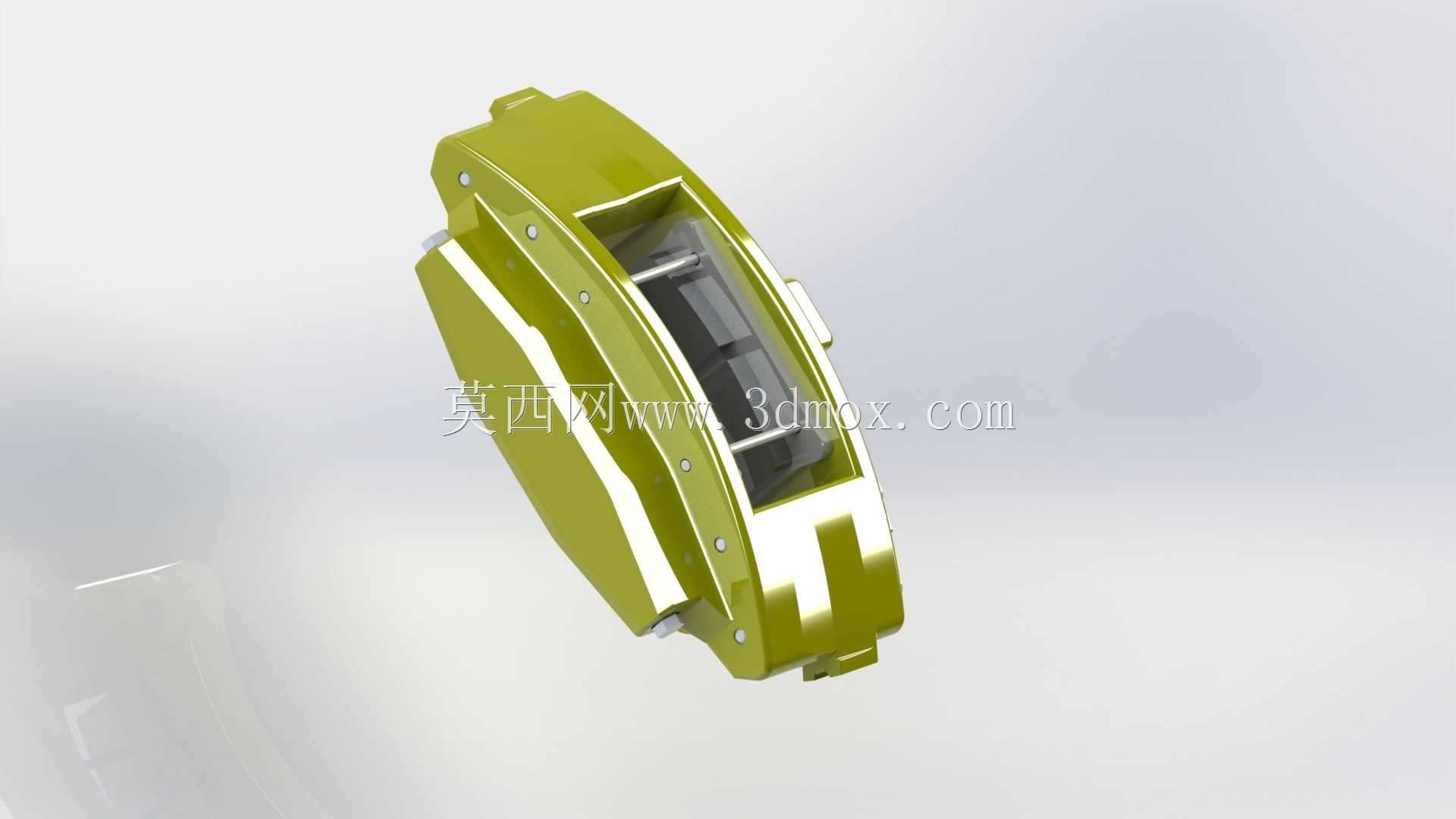

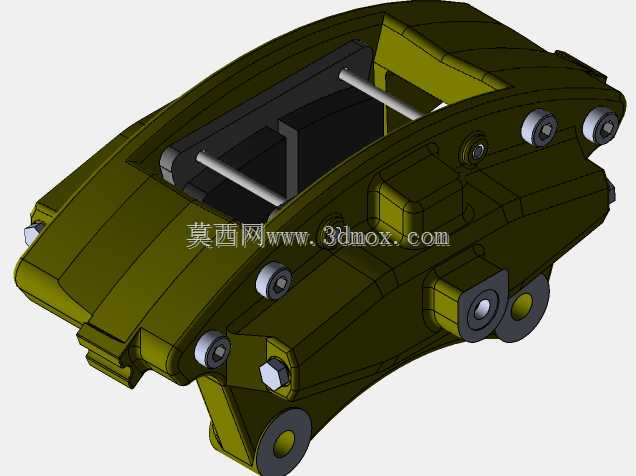

　　在乘用车与轻型商用车的底盘制动系统布局中，后轴盘式制动卡钳承担着行车减速、驻车制动的双重执行功能，区别于前轴卡钳更高的制动力分配占比，后卡钳需要兼顾行车制动时的制动力线性输出，以及驻车状态下的机械锁止可靠性，避免坡道驻车时出现溜车风险。这款后制动卡钳采用浮动钳体结构设计，整体壳体采用高强度铸铝合金材质，在保证结构刚度满足制动液压载荷要求的前提下，尽可能降低簧下质量，提升悬架系统的响应速度，优化车辆行驶过程中的操控表现。从结构布局来看，卡钳本体的导向销安装孔位设置在钳体两侧的支耳位置，安装时导向销与转向节上的支架衬套配合，允许钳体在制动过程中沿制动盘轴向产生微小浮动，保证内外两侧摩擦片能够均匀贴合制动盘盘面，避免出现偏磨、

　　制动抖动等常见故障。钳体内部的液压腔采用矩形密封圈结构，密封圈除了实现高压制动液的密封作用外，还能在制动解除时依靠自身弹性形变带动活塞回位，控制摩擦片与制动盘之间的预留间隙在0.05-0.15mm区间内，既避免间隙过大导致制动踏板行程过长，也防止间隙过小造成摩擦片拖磨、异常升温。这款卡钳集成了机械驻车执行机构，在钳体尾部设置有驻车摇臂与内部的凸轮顶推结构，当拉起驻车制动拉杆时，拉线带动摇臂旋转，通过凸轮结构直接顶推活塞伸出，无需依赖液压系统即可实现制动锁止，满足驻车状态下的静态制动力要求。设计过程中需要重点匹配安装边界尺寸，首先是卡钳与制动盘的配合尺寸，需要适配对应直径、厚度的通风盘或实心盘，

　　钳体内腔的宽度需要预留摩擦片磨损后的补偿空间，保证摩擦片磨损至极限厚度前无需调整结构即可正常工作；其次是安装支耳的孔位间距与螺栓规格，需要与对应车型的后转向节安装面完全匹配，安装后卡钳内侧与轮毂轴承、防尘罩等周边部件的最小间隙需要控制在3mm以上，避免车辆行驶过程中出现干涉碰撞。摩擦片的背板与卡钳上的导向槽采用间隙配合，表面设置有消音减震片，能够降低制动过程中产生的高频振动与噪音，摩擦片的磨损极限位置预留有金属报警片，当摩擦材料磨损至安全阈值时，报警片与制动盘接触发出尖锐提示音，提醒驾驶员及时更换摩擦片。液压腔的进油口设置在钳体侧面靠上位置，安装时通过制动硬管与整车制动管路连接，接口采用标准公制螺纹，配合铜垫圈实现端面密封，

　　能够承受15MPa以上的制动液压载荷，满足紧急制动时的高压工况需求。排气螺钉设置在钳体顶部的最高位置，更换制动液或者维修管路后，可以通过拧开排气螺钉排出管路内的空气，避免空气压缩导致制动踏板发软、制动力不足的问题。在实际装车应用中，这类后卡钳多用于前置前驱或者四驱的乘用车型，相比鼓式后制动器，盘式卡钳的散热性能更优异，在连续制动工况下不容易出现热衰退，制动效能的稳定性更好，同时摩擦片的更换维护更加便捷，不需要拆解制动鼓即可完成作业，降低后期维保的时间成本。设计阶段需要通过有限元分析校核钳体在最大制动压力下的形变位移量，保证钳体最大形变不超过0.2mm，避免形变过大导致活塞偏磨、漏油等问题，同时需要考虑不同温度环境下的材料膨胀系数差异，保证在-40℃到120℃的工作温度区间内，各运动部件都能正常动作，不会出现卡滞、密封失效等故障。
