电动客车用驱动电机三维结构设计

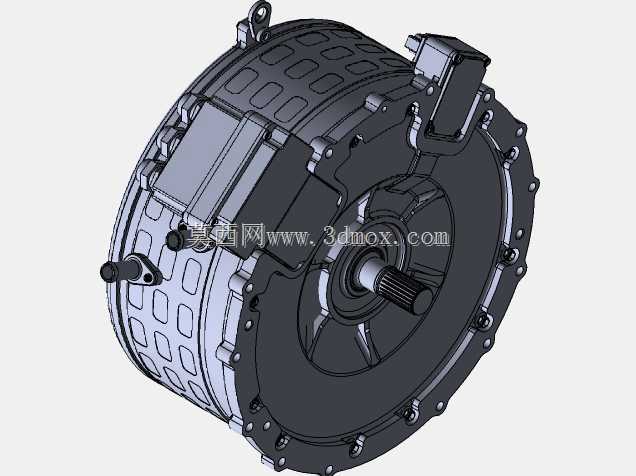

　　这款驱动电机主要面向纯电动城市客车的动力系统配套场景，作为整车行驶的核心动力输出部件，替代传统燃油客车的发动机与变速箱组合，直接将电能转化为旋转机械能传递给驱动桥，满足城市公交频繁启停、低速大扭矩、持续爬坡的运行需求。从结构设计来看，整机采用盘式轴向布局，输出端采用花键轴结构，可直接与传动轴或者驱动桥输入法兰对接，省去了额外的连接过渡部件，减少动力传递路径上的损耗。机壳部分采用带散热格栅的一体化铸铝结构，表面的方格状凸起一方面增加了壳体与空气的接触面积，提升自然对流散热效率，另一方面也强化了壳体的结构刚度，在车辆行驶振动工况下避免壳体变形影响内部定转子的同轴度。壳体顶部预留了高压接线盒的安装位，接线盒与壳体采用密封式连接，

　　满足整车IP67的防护要求，可应对雨天行驶、高压水枪冲洗等工况下的防水防尘需求。输出端的端盖采用多螺栓圆周均布的紧固方式，螺栓孔位沿法兰端面均匀排布，保证端盖与主壳体连接的受力均匀，同时端盖内侧预留了轴承安装位，可同时承载径向载荷与轴向载荷，应对车辆急加速、急减速时输出轴的轴向窜动。在安装边界设计上，电机壳体圆周上预留了多个吊环安装孔，方便产线装配以及售后维修时的吊装作业，壳体侧面的安装支脚采用加厚铸铝结构，支脚的安装孔位匹配主流电动客车的动力悬置安装尺寸，可直接适配现有多数10-12米纯电动城市客车的动力舱布局，不需要对悬置支架做大幅度修改。设计过程中充分考虑了城市客车的运行工况，定子绕组采用高耐温等级的绝缘结构，

　　可在长时间低速大扭矩输出工况下保持绕组温度在安全范围内，转子采用内置永磁体结构，兼顾高速运行时的磁钢固定可靠性与低速扭矩输出特性。冷却系统依托壳体表面的散热结构配合整车的风冷回路即可满足常规城市工况的散热需求，在高温高负荷工况下也可兼容外接水冷回路的扩展设计，壳体侧面预留了冷却水道的接口加工余量，可根据不同整车厂的散热方案做适应性调整。从装配逻辑来看，整机采用模块化设计思路，定转子总成、接线盒总成、端盖总成、输出轴总成均可独立拆分，方便后期的维护保养，单个部件出现故障时不需要拆解整个电机总成，可直接更换对应模块，降低售后维护的时间成本与物料成本。输出轴的花键参数匹配商用车通用的传动轴花键规格，不需要定制专用的连接传动轴，

　　减少整车配套的采购成本。接线盒内部预留了高压接线端子、低压信号端子的安装位置，可同时集成电机温度传感器、旋转变压器的信号线路，减少外部线束的布置复杂度，所有线路在接线盒内部完成走线，外部仅需要对接整车高压线束与低压信号插件即可完成装配。在结构强度校核阶段，针对机壳的安装支脚、端盖螺栓连接位、输出轴花键部位都做了对应工况的载荷仿真，模拟车辆满载爬坡、紧急制动、颠簸路面行驶时的受力情况，确保各部件的应力水平在材料许用应力范围内，满足整车全生命周期的使用强度要求。整机的轴向尺寸控制在紧凑范围内，可适配城市客车动力舱的狭小安装空间，不会与周边的冷却管路、高压线束、储气筒等部件产生安装干涉，在三维建模过程中所有安装孔位、配合面的公差都按照商用车动力总成的通用公差标准设定，可直接导出工程图纸用于生产加工，也可用于整车动力系统的装配干涉检查、动力传动系的仿真分析。
