GX12千兆伏交流接触器结构设计

　　在低压配电系统、工业自动化控制回路以及大功率电力切换场景中，交流接触器是承担负载通断控制的核心执行元件，本次呈现的GX12千兆伏级交流接触器结构，针对高压工况下的载流稳定性、绝缘可靠性与安装适配性做了针对性的结构优化，完全贴合大电流配电场景的实际使用需求。从实际应用场景来看，这类接触器主要部署在高压配电柜体、大功率工业设备供电回路、新能源配电单元中，负责在控制信号触发下完成主回路的接通与分断，相比普通低压接触器，其绝缘结构、载流排的设计都做了强化，能够适配更高电压等级下的爬电距离要求，避免高压工况下出现拉弧、击穿等失效问题。

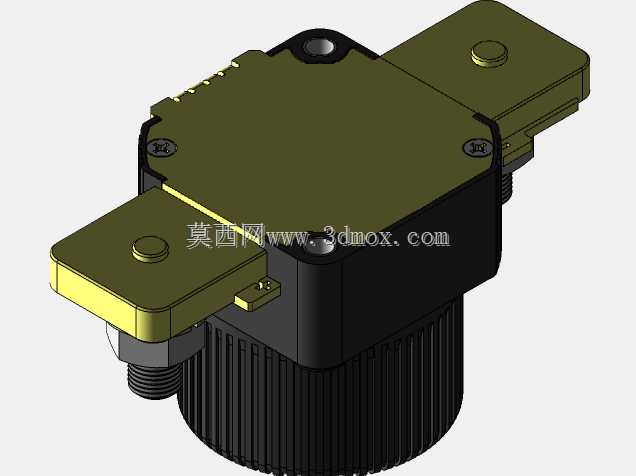

　　从功能特性层面拆解，该接触器采用顶部双出线铜排的布局，两个主接线端子分别向两侧延伸出安装平面，平面上预留了螺栓固定位，能够直接与配电回路的母排或者大平方线缆端子压接固定，载流部分的铜排做了加厚处理，接触面平整度控制在较高精度，减少接触电阻带来的发热问题。主体外壳采用高强度绝缘工程塑料，上盖部分通过四颗对称布置的紧固螺丝与底座密封连接，接缝处做了止口结构设计，既可以提升壳体的结构强度，也能延长爬电路径，满足高压绝缘要求。下部的操作机构部分设置了滚花纹理的手动操作旋钮，在设备调试、应急断电场景下，操作人员可以直接通过旋钮手动完成触点的分合操作，滚花纹理能够增加手部摩擦力，即便佩戴劳保手套操作也不会出现打滑问题。

　　设计思路上，这款接触器完全围绕高压大电流场景的失效痛点做结构优化：首先是载流路径的最短化设计，两个主接线端直接与内部触点组件连接，减少中间转接部件，降低回路电阻与发热源；其次是绝缘隔离结构，主回路部分与操作机构部分通过绝缘隔板完全分隔，避免分断时产生的电弧飞溅到操作侧引发安全隐患；再者是安装适配性，底部设置了标准螺纹接口的安装固定端，可以直接适配标准导轨安装或者螺栓固定安装两种方式，能够兼容不同配电柜的安装布局，不需要额外定制安装支架。

　　从外形尺寸与安装边界来看，该接触器整体采用方正主体加侧伸接线排的布局，主体部分的截面为近似正方形，不会占用过多的柜内纵深空间，两侧伸出的接线排高度与主体上盖齐平，接线操作时不需要额外预留上方的操作空间，接线螺栓可以从正面直接紧固。安装时需要注意，接线排的延伸方向需要预留至少与排宽相等的走线空间，避免母排弯折半径过小导致的应力集中，下部手动操作旋钮的前方需要预留足够的操作空间，保证手动操作时工具或者手部不会与周边其他电气元件发生干涉。壳体的所有棱角都做了圆角过渡处理，既可以避免安装时划伤操作人员，也能减少高压工况下的尖端放电风险。触点部分的结构采用封闭式灭弧室设计，灭弧室隐藏在主体壳体内部，分断时产生的电弧能够在灭弧室内快速冷却熄灭，不会对外界产生电弧喷溅，提升柜内元件布置的安全性。在结构建模过程中，所有配合面的公差都按照电气元件的行业标准做了预留，螺丝孔位、安装接口的尺寸完全兼容同规格常规接触器的安装尺寸，能够实现旧设备的直接替换，不需要对原有柜体的安装结构做改动，大幅降低现场改造的工作量。
