Rimac高性能驱动电机三维结构

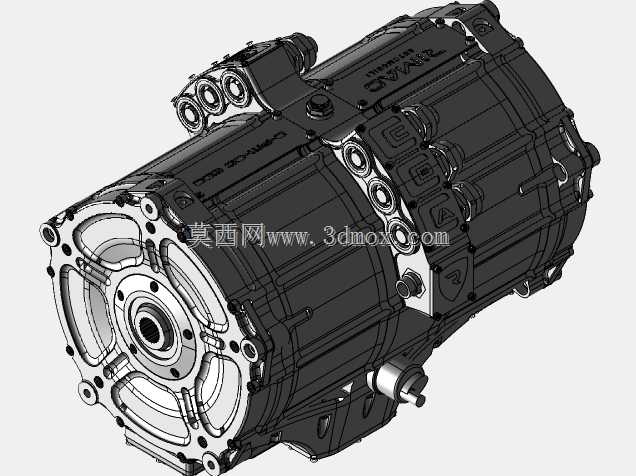

　　这款驱动电机的三维结构完整还原了高性能电驱单元的装配细节，从输出端的法兰安装面到后端的高压接线端，每一处配合面的公差预留、密封槽的布置、紧固件的点位都做了精准复刻，能直接用于新能源整车动力系统的匹配校核工作。在实际应用场景中，这类高功率密度电机多用于高性能纯电动车型的动力输出端，既可以作为单电机后驱单元独立布置，也能通过双电机、四电机的组合实现全轮扭矩矢量控制，满足赛道级动力响应与日常行驶的效率平衡需求。从功能特性来看，该电机采用集成式壳体设计，将定子冷却腔、转子支撑位、减速器连接接口整合在同一主壳体内，大幅减少了分体式结构的密封冗余与装配累积误差，输出端的花键轴直接适配一级减速齿轮组，不需要额外加装传动转接法兰，

　　能有效缩短动力总成的轴向尺寸，给整车底盘的电池布置、悬架安装留出更多空间。设计思路上，壳体外部的加强筋并非单纯的装饰结构，每一条筋条的走向都对应内部定子的受力支撑点，同时兼顾冷却水道的外部散热强化，接线端的三个高压端子采用倾斜布置，既规避了整车线束布置时的弯折半径不足问题，也能减少高压接插件在车辆振动工况下的应力集中。从安装边界来看，输出端法兰的安装孔位采用圆周均布设计，适配多数主流性能电驱的悬置安装点位，壳体侧面的预留凸台可用于安装转速传感器、温度传感器等检测元件，不需要后期在壳体上额外加工安装位，主壳体的下部预留了冷却管路的进出水口，接口朝向与整车底盘的管路走向匹配，能减少冷却管路的弯折长度，降低流阻损失。

　　转子部分的三维结构完整呈现了永磁体的嵌入槽位、端板的固定方式以及动平衡校正的工艺点位，结构工程师在做转子动力学校核时，可以直接提取模型的质量分布参数，计算不同转速下的临界转速与形变量，避免高速运转时出现扫膛风险。定子部分的绕组端部造型、绝缘骨架的安装位置都做了还原，在做电驱系统的热仿真分析时，可以直接导入模型划分网格，计算不同负载下绕组的温升分布，匹配冷却系统的流量参数。接线盒内部的隔筋结构、高压端子的绝缘安装座细节都完整呈现，能满足高压电气的爬电距离设计要求，避免高压工况下的绝缘击穿风险。后端盖的轴承室采用台阶式设计，同时集成了油封安装位，能同时承受转子的径向载荷与轴向窜动力，减少后端支撑的零件数量，降低装配复杂度。

　　在做整车总布置校核时，该模型的外轮廓尺寸完全按照实际产品的安装边界制作，工程师可以直接将模型放入整车底盘的数模中，检查电机与周边副车架、悬架摆臂、电池包壳体的间隙是否满足动态行驶的要求，避免出现运动干涉问题。对于电驱系统的研发人员来说，这款模型的细节完整度足以支撑前期的方案对标分析，通过拆解模型的各部分结构，可以直观了解高性能电驱在集成化设计、热管理设计、结构强度设计上的处理思路，为自研电驱产品的结构优化提供参考。在零部件选型阶段，也可以参照模型上的密封件规格、紧固件规格、轴承型号，匹配对应的供应链资源，缩短前期方案的开发周期。
