GX16千伏级交流接触器结构设计

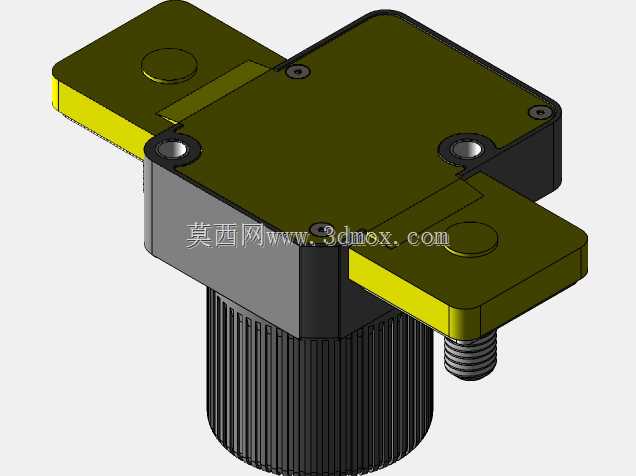

　　在中压配电、光伏并网逆变、工业大功率动力回路的通断控制场景里，这类千伏级交流接触器是回路控制的核心执行器件，区别于低压接触器的绝缘设计要求，这款GX16规格的产品在结构上做了针对性的绝缘距离预留，两个主接线端采用外伸式平板接线结构，接线面做了平整化处理，能够适配大截面积铜排的螺栓压接，避免大电流工况下接触电阻过大引发的温升问题。从结构布局来看，产品上部的绝缘壳体采用分体式扣合结构，通过四颗内六角紧固螺钉实现上下壳体的密封连接，壳体材质选用耐高压、抗老化的热固性绝缘材料，表面做了哑光防滑处理，既能够保证相间、对地的绝缘爬电距离满足千伏级电压的安全要求，也能在长期户外或工业柜内使用时抵御粉尘、潮气的侵入。

　　下部的驱动部分采用带竖向防滑筋的圆柱形磁轭外壳，筋条结构一方面能够增加壳体的结构强度，避免吸合冲击导致的壳体形变，另一方面也能增大散热面积，帮助线圈长时间通电时散出热量，降低线圈温升对使用寿命的影响。侧面伸出的螺纹安装柱是产品的辅助安装定位结构，主安装依托下部圆柱结构嵌入柜体安装孔后，配合侧面的螺纹柱实现防转固定，安装时需要预留足够的接线操作空间，两个主接线端的外伸长度足够让铜排连接时不需要额外弯折，减少铜排加工的工作量，同时接线端下方的绝缘凸台能够拉大接线端子与安装板面的安全距离，避免击穿风险。产品的功能逻辑是通过线圈得电产生的电磁吸力带动内部动触头完成与静触头的闭合，实现主回路的导通，失电时依靠复位弹簧的弹力快速分断触头，

　　分断过程中产生的电弧会被壳体内部的灭弧结构快速冷却熄灭，避免触头烧蚀。在建模过程中，需要重点关注几个配合边界：一是上下壳体扣合处的止口配合尺寸，止口的重叠宽度需要满足绝缘防护要求，同时配合公差要控制在合理范围，既保证装配时能够顺利扣合，也不会出现缝隙过大导致防护等级不足的问题；二是动触头的行程空间预留，要保证触头在吸合、分断的全行程中不会与壳体内壁发生干涉，同时超程尺寸要满足接触压力的要求，避免闭合时出现接触不良；三是接线端的安装孔位同轴度，两个主接线端的安装孔要与内部静触头的安装基面保持垂直，保证铜排压接时受力均匀，不会出现单边受力导致的触头移位。实际选型应用时，这款接触器适配额定电压16千伏以内的交流动力回路，

　　能够承载回路的正常工作电流，同时具备一定的短路电流耐受能力，可配合高压熔断器、断路器实现回路的过载、短路保护，在光伏电站的汇流柜、箱变内部的高压侧切换、工业高压电机的启停控制回路中都能适用。安装时需要注意，下部圆柱结构的插入深度要符合柜体安装板的厚度要求，侧面的螺纹固定柱要加装平垫与弹垫，避免运行过程中受振动影响出现松动，接线时要保证铜排与接线端面的贴合面积不低于接线面的90%，螺栓紧固力矩要符合对应规格螺栓的扭矩要求，避免接触不良引发的过热故障。从结构设计的合理性来看，这款产品将主接线端布置在壳体上部的两个对角位置，能够最大化相间的绝缘距离，相比并排布置的接线结构，在相同壳体尺寸下能够获得更高的绝缘等级，有效缩小产品的整体体积，减少柜内安装空间的占用。下部驱动部分的圆柱形结构也适配标准的柜体开孔尺寸，能够与同规格的其他高压电器元件实现安装尺寸的通用互换，降低柜体设计时的开孔加工成本。壳体边角处都做了圆角过渡处理，避免装配和检修过程中尖锐边角划伤操作人员，同时也能减少应力集中，提升壳体的抗冲击能力。
