轻量化航空发动机支架优化结构设计

　　该支架为航空喷气发动机配套的安装支撑构件，核心应用场景为航空发动机与机身连接的载荷传递界面，需要同时承受发动机工作过程中的静载荷、振动交变载荷以及飞行工况下的过载冲击，是保障动力系统安装可靠性的关键承力部件。在实际装机使用中，这类支架需要承担发动机自身重量传递、工作振动缓冲、过载载荷分散的核心作用，传统同功能支架多采用实心切削或铸造结构，冗余质量占比高，会额外增加飞行器的无效载荷，直接影响燃油效率与有效载重能力。

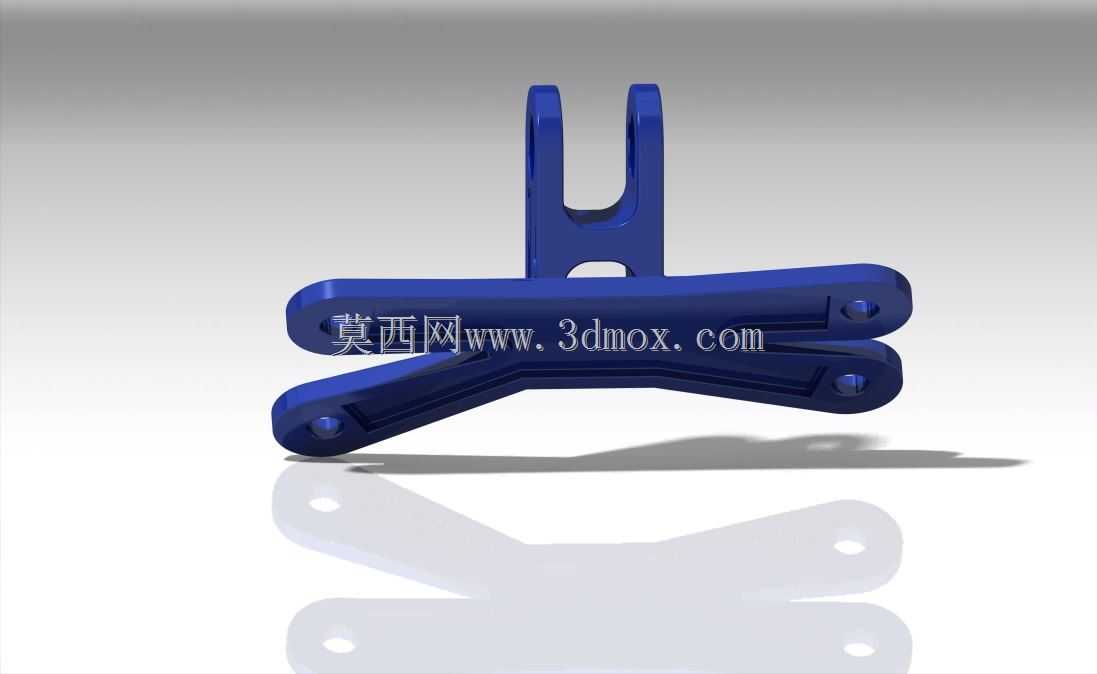

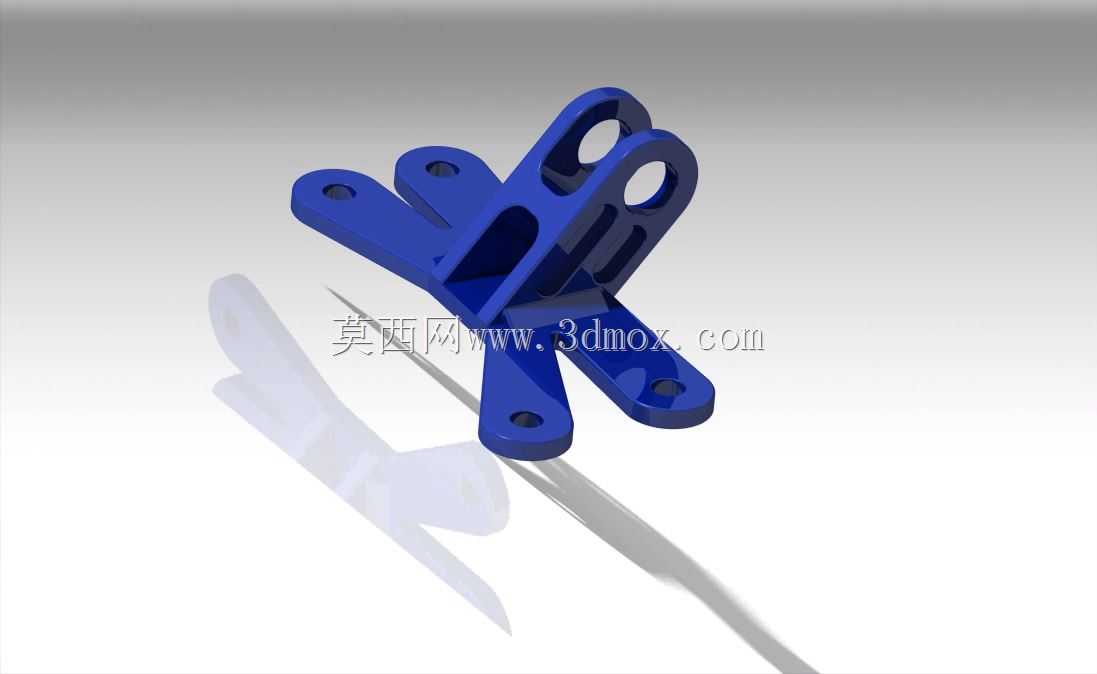

　　从结构设计思路来看，该构件采用拓扑优化思路完成构型迭代，在保证结构强度、刚度满足工况要求的前提下，去除所有非承力区域的冗余材料，最终实现质量减少超八成的优化效果。整体构型采用多支腿分散式安装布局，三个带安装孔的支脚呈放射状分布，可分别对应机身安装点位的螺栓连接需求，每个支脚的安装孔位周边做了局部加厚处理，避免螺栓预紧力造成的局部应力集中，同时支脚与主体连接区域做了平滑的圆弧过渡，消除直角结构带来的应力集中风险，提升交变载荷下的疲劳寿命。主体承力区域采用框架式镂空构型，上部设置双吊耳式连接接口，用于与发动机侧的安装销对接，吊耳孔的同轴度、孔壁厚度均经过载荷校核，可满足大载荷下的剪切、挤压强度要求，镂空区域的筋条走向完全对应主载荷传递路径，没有多余的结构凸起，既保证了载荷传递的连续性，也最大限度削减了非必要的材料堆积。

　　从安装边界来看，三个安装支脚的孔位间距、孔轴方向均严格匹配对应安装面的接口尺寸，支脚底面为平面贴合结构，可保证安装时与机身安装座完全贴合，避免安装间隙带来的附加振动；上部吊耳的孔位中心高度、两耳片的间距均适配发动机侧的连接接头尺寸，安装时可直接穿入连接销完成装配，不需要额外的调整垫片。结构的整体外轮廓无突出的尖锐棱角，所有棱边均做了倒圆角处理，既可以减少加工过程中的应力残留，也能避免安装维护过程中对操作人员造成划伤，同时还能降低飞行过程中的空气阻力影响。

　　在功能特性层面，该优化后的支架在保持原有安装接口完全兼容、承载能力不低于传统实心支架的前提下，大幅降低了自身重量，可有效减少动力系统的整体安装质量，对于提升飞行器的航程、载荷能力都有实际的工程价值。结构的镂空设计也便于日常检查时观察支架的表面状态，及时发现裂纹、变形等损伤隐患，同时开放式的结构也不会积存冷凝水、油污等腐蚀介质，可降低结构腐蚀的风险，提升部件的全生命周期可靠性。筋条的布局充分考虑了加工工艺性，无论是采用金属增材制造还是五轴铣削加工，都可以顺利完成成型，不需要额外设计复杂的工装夹具，加工过程中材料去除量相比传统实心结构大幅降低，可有效缩短加工周期，减少原材料的浪费。

　　在实际工况适配方面，该结构的刚度分布经过针对性优化，可在发动机工作产生的宽频振动下避免共振风险，支脚的分布形式可将发动机传递来的集中载荷均匀分散到机身的多个安装点位，避免单个安装点承受过大的集中载荷，降低机身安装结构的局部强度要求。整体结构没有设计多余的功能接口，所有结构特征都服务于承力与安装需求，没有冗余的装饰性结构，完全以工程实用为核心设计目标，每个截面的尺寸变化都对应载荷大小的变化，高载荷区域的截面厚度更大，低载荷区域则尽可能做镂空减薄，真正做到了材料性能的最大化利用。
