GE喷气发动机轻量化支架结构设计

　　航空动力系统的附属支撑结构，长期处于高振动、宽温域、交变载荷叠加的复杂工况下，传统支架设计往往优先保障结构强度，采用实心铸锻毛坯加工，不仅材料利用率低，额外的冗余质量还会增加发动机整体自重，抬升飞行器的燃油消耗率，甚至影响整机的推重比表现。这款针对GE喷气发动机设计的支架，核心设计目标是在满足全工况载荷要求的前提下，最大限度削减非必要结构质量，最终实现了较原基准方案75%的减重幅度，在航空结构件轻量化设计领域具备典型的参考价值。从实际装机场景来看，该支架属于发动机外围附件的支撑定位构件，主要承担管路固定、附属传感器安装、局部线束导向的功能，安装位置处于发动机机匣外侧的预留安装点位，日常运行中需要承受发动机启停阶段的冲击载荷、

　　巡航状态下的持续高频振动，以及高空飞行时的温差形变应力，因此设计过程中不能单纯为了减重牺牲结构可靠性，每一处材料去除都需要经过载荷路径的反复校核。设计初期首先梳理了支架的全部载荷传递路径，明确了四个安装孔位为核心受力点，分别对应机匣侧的两个固定端和附件侧的两个连接端，两个安装面之间的连接区域是载荷传递的核心通道，传统设计会将整个连接区域做成实心板状结构，实际上该区域的应力分布极不均匀，大部分区域的应力水平远低于材料许用应力，存在大量可去除的冗余材料。设计过程中采用拓扑优化的思路，先根据安装边界划定不可设计区域，也就是四个安装孔的周边凸台、与机匣和附件贴合的安装面，剩余区域作为可优化空间，按照实际工况施加载荷与约束条件，

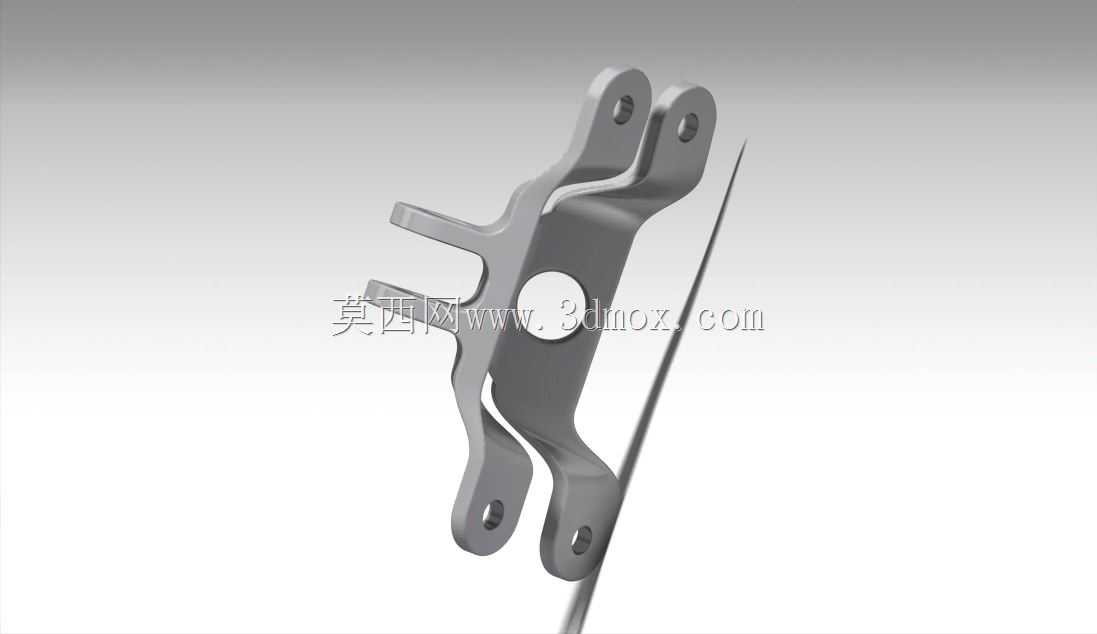

　　通过迭代计算得到材料的最优分布路径，再结合加工工艺性对优化后的结构进行圆角过渡、壁厚均匀化处理，避免出现应力集中的尖角与壁厚突变区域。从结构外形来看，最终的支架主体采用镂空的异形板状结构，两个机匣侧安装凸台通过两条弧形的主承力筋与附件侧安装凸台连接，筋条的走向完全匹配主应力的传递方向，没有多余的弯折与冗余结构，中间区域完全镂空，仅在需要固定附属管路的位置保留了小型的定位凸台与卡扣结构，既满足了附件安装的功能需求，又最大限度去除了不参与载荷传递的多余材料。安装边界方面，四个安装孔的位置度公差严格匹配发动机机匣的原有安装点位，不需要对原有发动机结构做任何修改即可直接替换原有支架，安装面的平面度、表面粗糙度都满足航空紧固件的安装要求，

　　凸台厚度经过校核，能够保证螺栓拧紧后不会出现压溃变形，同时在振动工况下不会出现连接松动。不同于很多概念性的轻量化设计只追求减重数值忽略工艺可行性，这款支架的结构完全适配现有的金属增材制造工艺，所有镂空区域都预留了足够的粉末排出通道，支撑结构添加量少，成型后不需要大量的后处理工序即可满足尺寸精度要求，同时筋条的最小壁厚、圆角半径都符合工艺成型的最小尺寸限制，不会出现成型缺陷。在细节设计上，所有的棱边都做了圆角钝化处理，一方面避免应力集中提升结构疲劳寿命，另一方面也可以减少飞行过程中气流经过支架产生的气动阻力，同时避免尖锐棱边在装配过程中划伤操作人员或损坏周边管路线束。对于航空零部件来说，减重带来的收益是链式的，单一部件的减重不仅可以直接降低发动机自重，还可以减少对应安装结构的载荷要求，间接实现相邻结构的轻量化设计，最终反映到整机层面就是燃油效率的提升、有效载荷的增加，这款支架的设计思路跳出了传统航空零部件“宁重勿轻”的保守设计逻辑，通过精准的载荷路径分析，在安全裕度范围内最大化去除冗余材料，为同类型航空动力系统附属支撑件的轻量化设计提供了可参考的实践路径，也为工业领域其他高要求工况下的支撑结构优化提供了设计思路，即结构设计不需要追求外观的厚重规整，而是要以实际载荷传递路径为核心，让每一部分材料都发挥其应有的承载作用，在满足功能与可靠性要求的前提下实现材料利用率的最大化。
