移动式液压尾部起重吊运装置结构设计

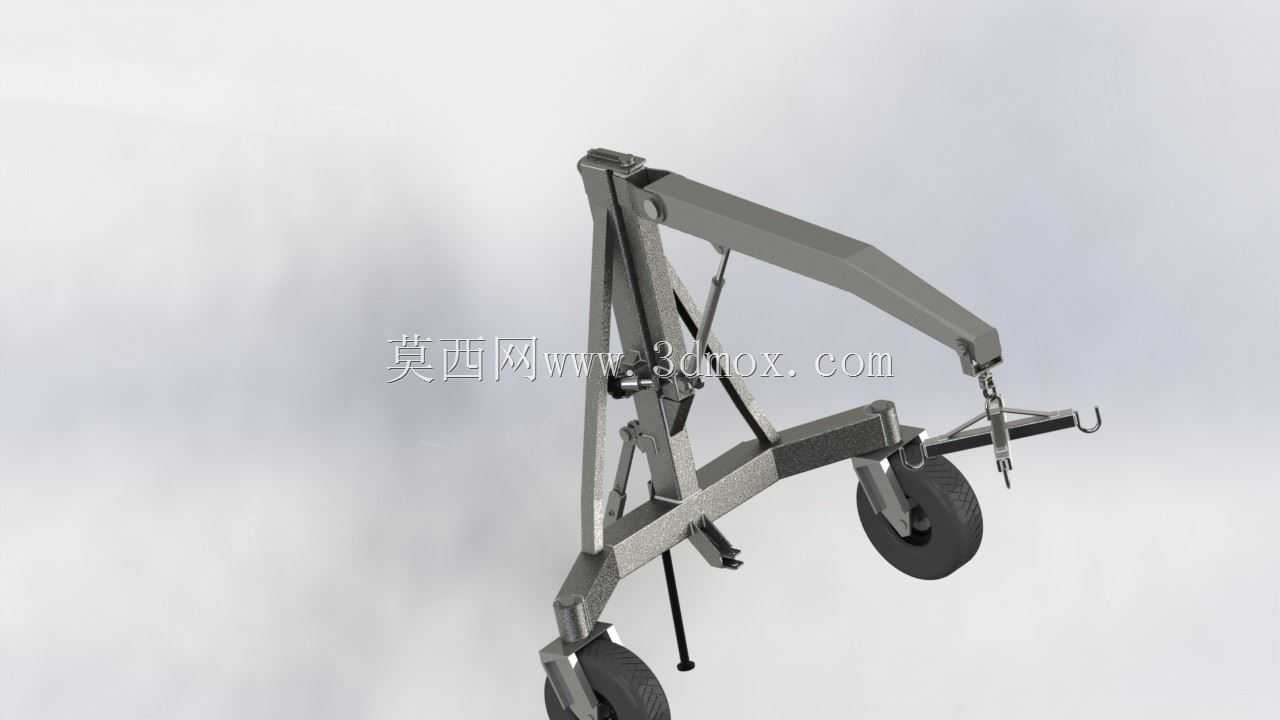

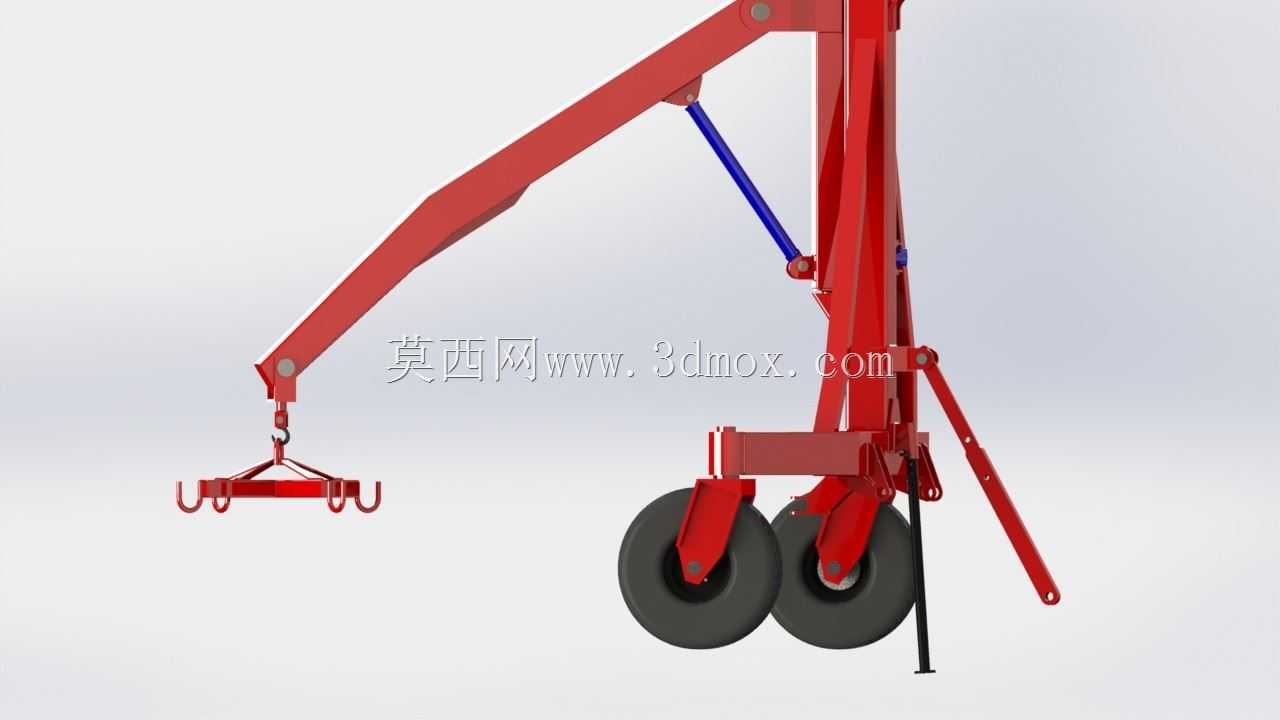

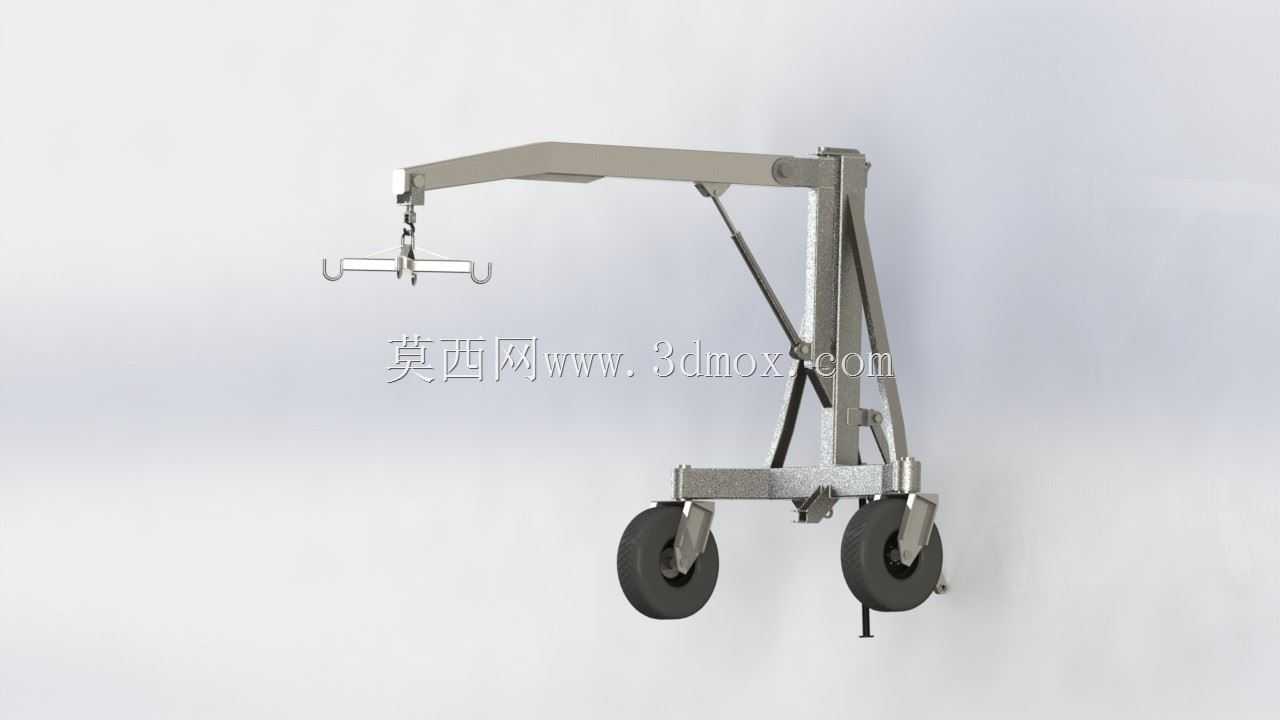

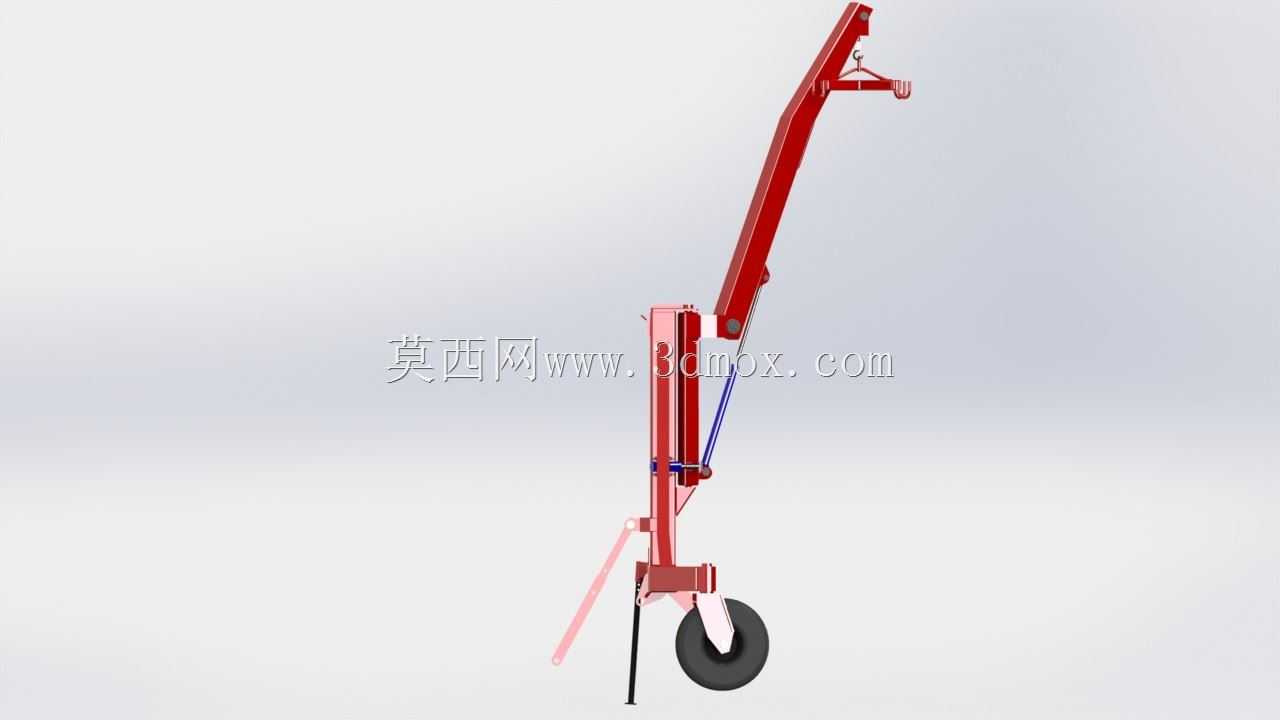

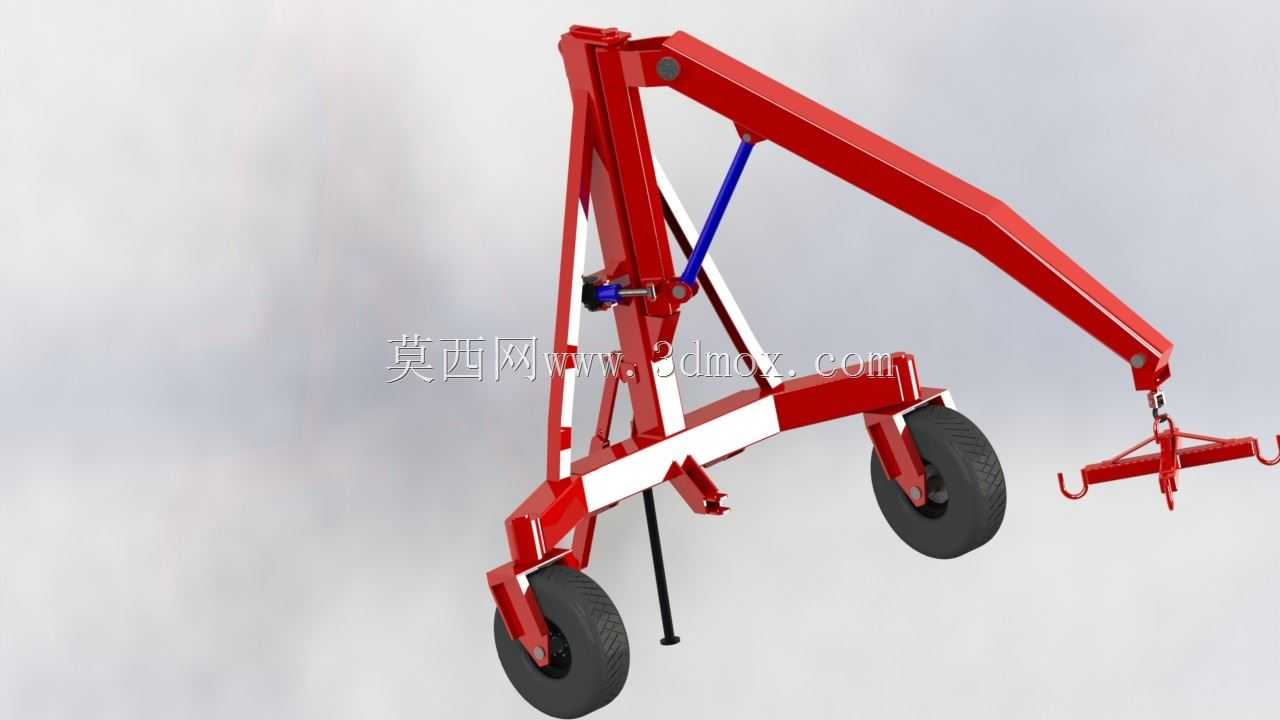

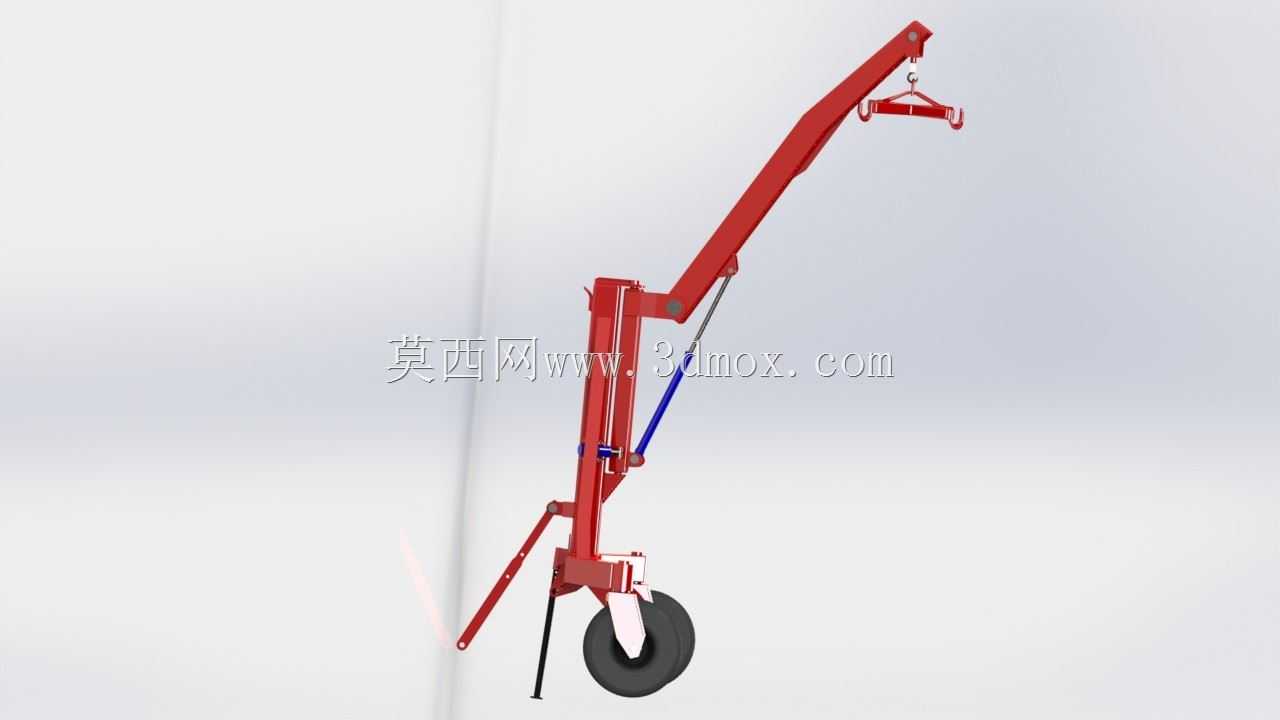

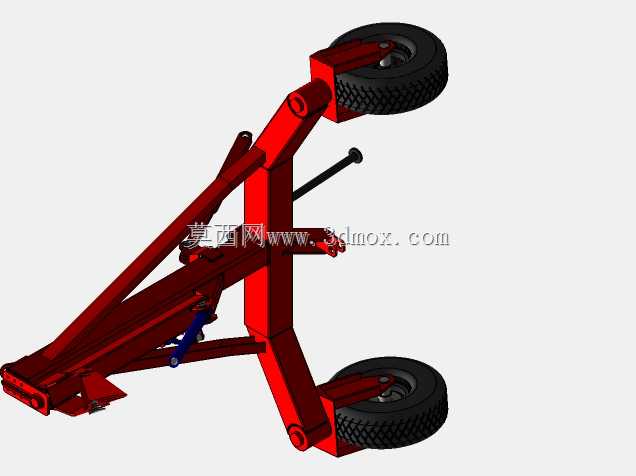

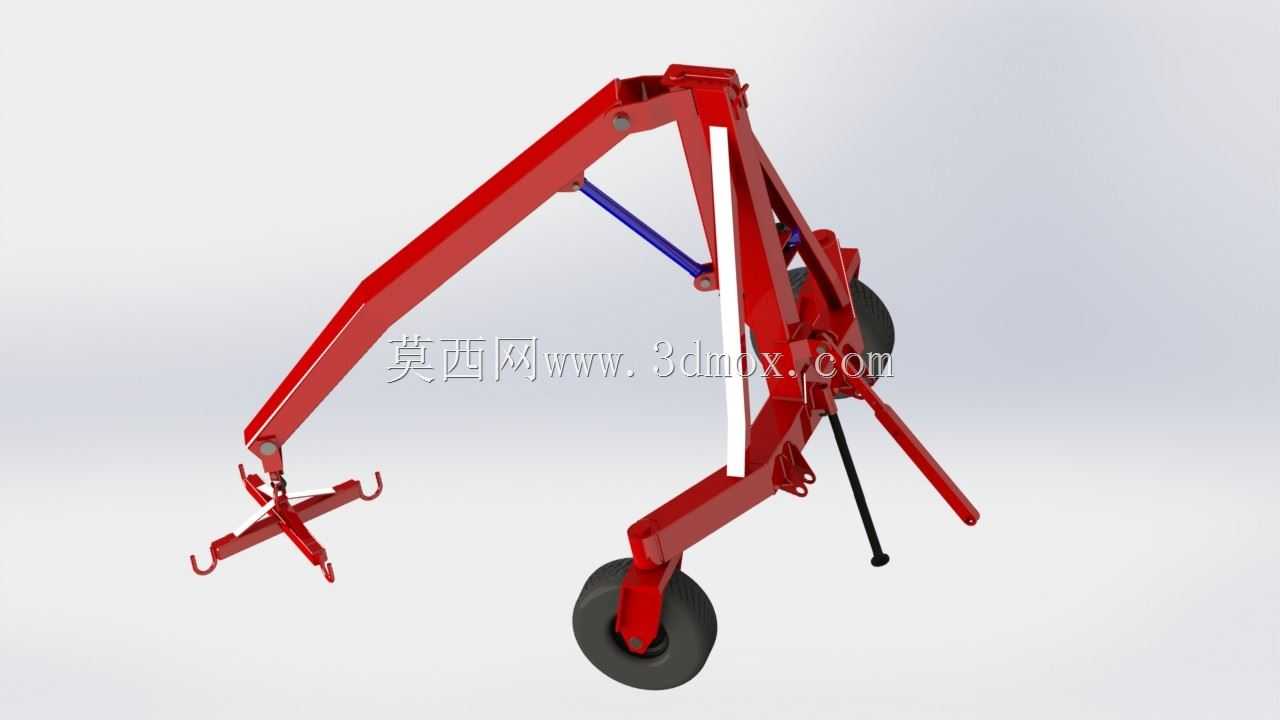

　　这款轮式液压吊运装置，主要面向车间内零散重型工件的短距离转运、设备维保过程中的部件拆装移位、货台尾部的货物装卸对位场景，区别于固定工位的悬臂吊与大吨位行车，它的核心优势是无需预埋轨道、不依赖厂房顶部承重结构，可随作业点位灵活转移，填补了固定起重设备覆盖不到的零散作业盲区。从结构布局来看，整机采用折臂式悬臂搭配三角支撑主架的设计，主支撑立柱采用厚壁矩形钢管焊接成型，底部通过横向连接梁与两侧的轮组安装座刚性连接，两个定向承重轮布置在主架后侧靠近重心投影位置，前部转向轮带驻车锁定结构，作业时踩下锁定踏板即可限制轮组位移，避免吊装过程中整机滑移。悬臂部分采用两节嵌套式箱型梁结构，基础臂与主立柱顶部的铰接座连接，

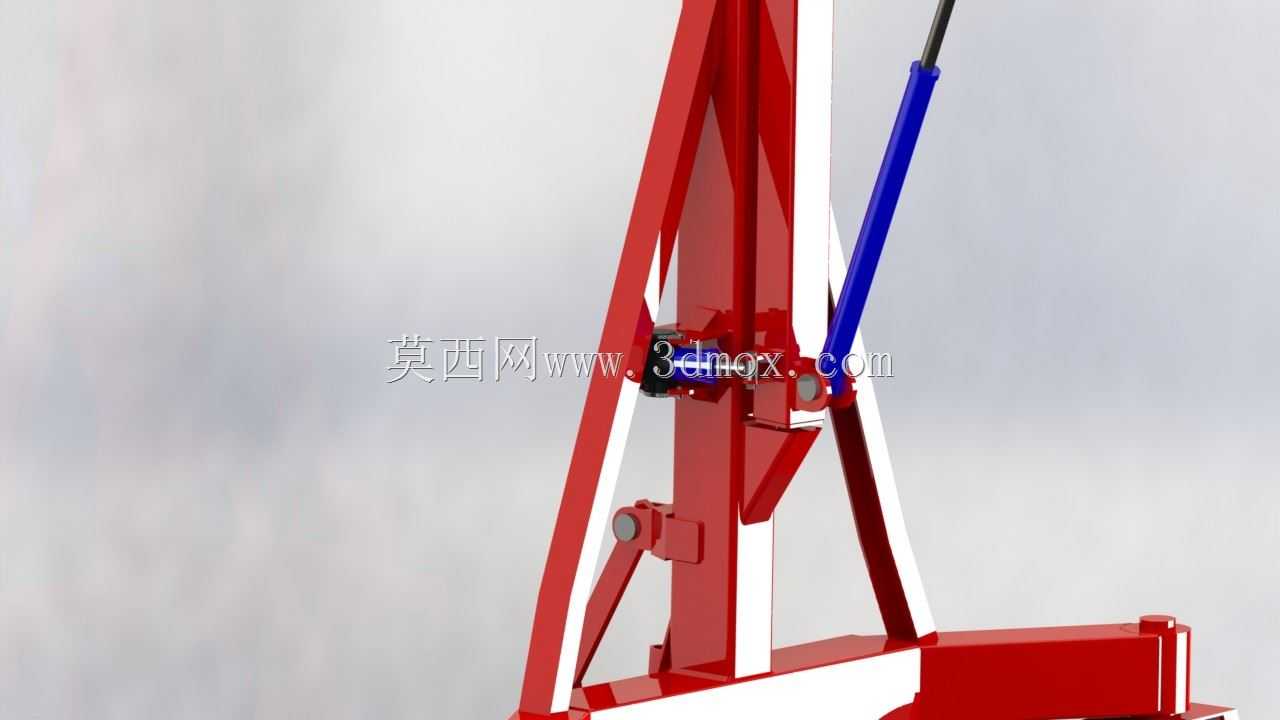

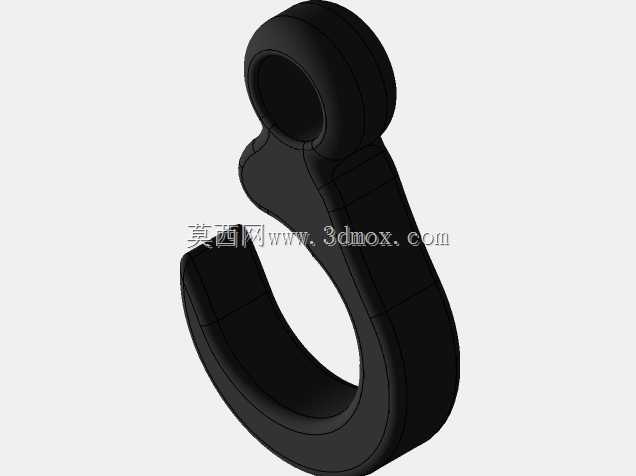

　　中间配置双作用液压油缸作为变幅动力，油缸上下端均采用带自润滑轴承的铰接结构，可抵消变幅过程中的微量偏载，避免油缸杆承受径向力导致密封件过早磨损；伸缩臂可在基础臂内沿尼龙导向套滑动，通过手动插销实现多档作业半径锁定，末端的吊钩组件带防脱卡扣，吊钩与臂端之间加装了可旋转的吊环连接座，起吊后工件可随吊环水平旋转，方便对位安装。设计阶段首先核算了整机的倾覆边界，当悬臂伸至最大作业半径、起吊额定载荷时，整机重心投影始终落在前后轮组围成的支撑多边形内部，主架后侧预留了可加装配重块的安装位，若用户需要在最大半径下提升载荷上限，可通过加装标准配重块调整整机重心分布，无需改动主体焊接结构。液压系统采用手动柱塞泵作为动力源，集成了单向阀、

　　溢流阀与手动卸荷阀，无需外接电源即可操作，压动手柄即可驱动油缸带动悬臂平稳起升，缓慢拧开卸荷阀即可控制载荷匀速下降，溢流阀设定压力匹配额定起重量对应的油缸推力，避免过载起吊导致结构变形。整机的外形尺寸充分考虑了车间通道的通行需求，收起悬臂后整机长度控制在1.8米以内，宽度不超过0.8米，可顺利通过常规车间的人行通道与设备间的检修间隙，最低通过高度适配普通厂房的2米净高门廊，无需拆解即可在不同作业区域之间转移。臂端的吊钩高度在油缸全伸状态下可达到2.2米，足以覆盖普通机床的工作台高度、货台的装卸高度，以及设备维保过程中电机、泵组等部件的拆装提升高度需求。结构细节上，所有焊接位置均采用坡口满焊工艺，主受力焊缝做了去应力处理，

　　避免长期受载后出现焊接变形；轮组采用实心橡胶轮，轮面配深沟球轴承，推行阻力小且不会在车间环氧地面留下压痕，轮架采用加厚钢板冲压成型，可承受额定载荷下的冲击载荷；悬臂表面的导向套采用耐磨尼龙材质，相比金属导向套无需频繁加注润滑脂，且不会刮伤伸缩臂的表面涂层，维护成本更低。在实际作业场景中，这类装置常被用于机加工车间的工件在机床与料架之间的转运，维修车间内拆卸重型设备的电机、变速箱部件，以及物流货台处将货物从地面吊送至货车尾部货箱内，相比手动葫芦，它无需额外搭建挂点，相比叉车，它的作业半径更灵活，可在狭窄空间内完成精准的吊装对位，尤其适合作业空间受限、吊装点位分散的场合。设计过程中还特意优化了操作件的布置位置，液压泵操作手柄、卸荷阀旋钮、驻车锁定踏板都布置在操作人员站立即可触及的范围内，操作时无需频繁移动位置，单人即可完成移动、对位、起吊、下放的全流程作业，降低了零散吊装作业的人力投入。
