锥型发动机进气空气滤清器结构

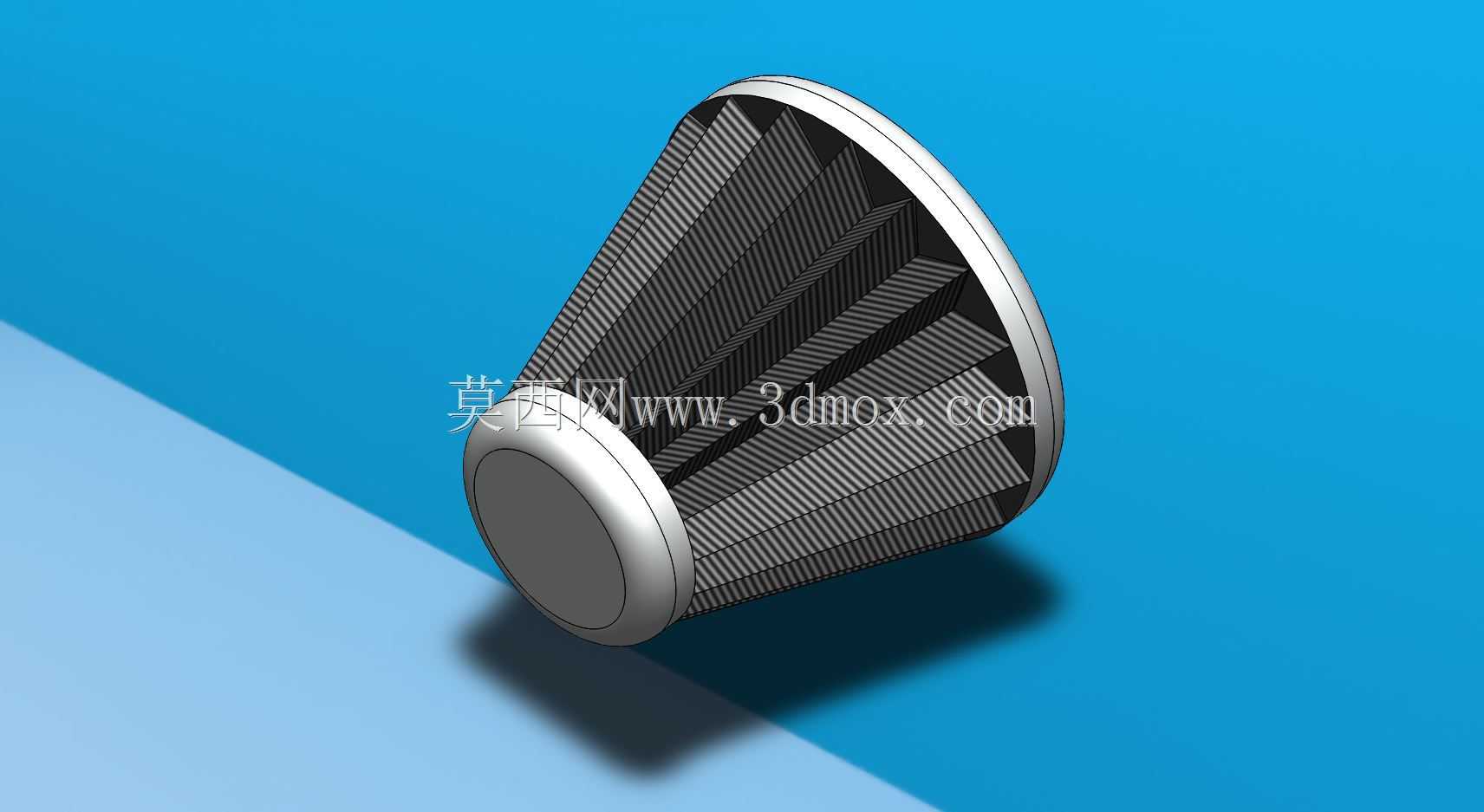

　　在车用动力、小型通用内燃机的进气回路里，这类锥型空气滤清器是进气侧的核心防护部件，直接关系到气缸内进气的洁净度，会影响活塞、缸套、气门组的磨损速率，要是过滤失效，空气中的硬质沙尘进入燃烧室，短时间内就会造成缸壁拉伤、活塞环密封失效，进而出现烧机油、动力下降的故障。不同于常见的圆筒形平置滤芯，这款锥型结构的滤清器在相同安装端面直径下，能获得更大的有效过滤面积，褶皱式的滤材沿锥面均匀排布，气流从锥面周向进入滤芯内部，再从大直径端的连通接口汇入进气歧管，锥型的导流结构能让进气气流的流速分布更均匀，避免局部滤材负荷过高导致的过早堵塞，同时也能降低进气阻力，对高转速工况下的进气充量效率有正向帮助。从结构设计上看，

　　两端的密封端盖采用硬质结构包覆，小直径端做了封闭圆弧处理，避免气流在端部形成紊流死角，大直径端是安装定位的基准面，带有一圈环形密封唇边，安装时直接卡入进气道的对接座，依靠橡胶唇边的过盈配合实现密封，不需要额外打胶或者加装密封垫，拆装维护的时候只需要松开卡箍就能直接取下更换，日常维保的操作效率很高。滤材部分采用折叠排布的方式，每一道折痕的间距都做了均匀控制，既保证足够的过滤面积，也避免折距过窄导致积尘后滤材贴合堵塞，折痕的深度沿着锥面的母线方向渐变，适配锥面的直径变化，不会出现局部滤材挤压变形的情况。安装边界上，这款滤清器的大端接口直径适配主流的小排量内燃机进气道尺寸，整体锥长控制在进气舱的预留空间范围内，不会和周边的管线、

　　冷却部件发生干涉，周向的锥面结构不需要额外的安装导向，即使是维修空间局促的小型动力舱，也能顺利完成对位安装。实际使用场景里，这类锥型滤清器既可以用在民用乘用车的改装进气系统，也能配套小型发电机组、园林机械、摩托艇这类通用动力设备，不同场景下只需要调整滤材的过滤精度，就能适配不同的使用环境——比如沙尘较大的户外作业场景，选用更致密的滤材，提升对细颗粒物的拦截能力；赛道竞技场景则可以选用高透气性的滤材，在保证基础过滤能力的前提下最大化降低进气阻力。设计建模的时候，需要重点控制两端端盖的同轴度，要是同轴度偏差过大，安装后滤芯会出现偏斜，导致密封唇边压合不均，出现未经过滤的空气漏入进气道的问题；滤材的褶皱排布要做阵列特征的参数化关联，

　　调整锥度或者整体长度的时候，折痕的数量、间距能自动适配，不需要重新逐个绘制褶皱特征，能提升后续改型设计的效率。另外端盖边缘的卷边结构要做圆角过渡，避免锐边割伤安装人员，也防止长期振动后锐边磨损滤材导致过滤失效。从气流组织的角度看，锥型结构的设计让进入滤芯的气流顺着锥面逐步向出口端汇聚，相比直筒结构的直角转向，气流的转向损失更小，进气噪音也更低，不需要额外在进气侧加装大容积的谐振腔就能满足噪音控制要求，能帮助动力系统节省布置空间。在做匹配选型的时候，需要根据发动机的额定进气量核算滤材的有效透气面积，保证在全负荷工况下，滤材的面流速处于合理区间，避免流速过高导致滤材表面的积尘被气流撕扯带入气缸，同时也要核算滤芯的容尘量，匹配对应的维保周期，避免维保间隔过短增加使用成本，或者间隔过长导致进气阻力过大影响动力输出。
