透明壳体燃油滤清器结构三维建模

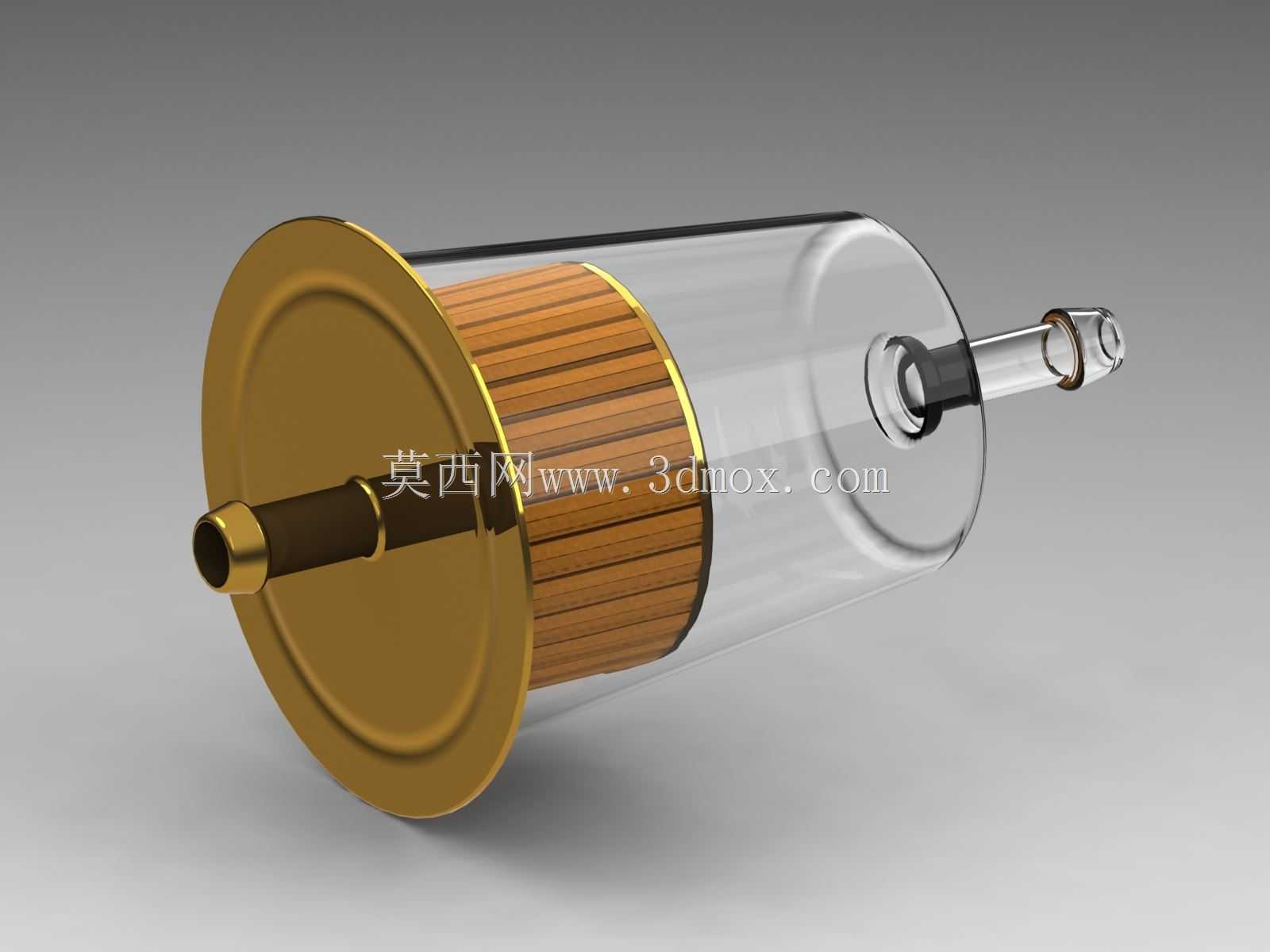

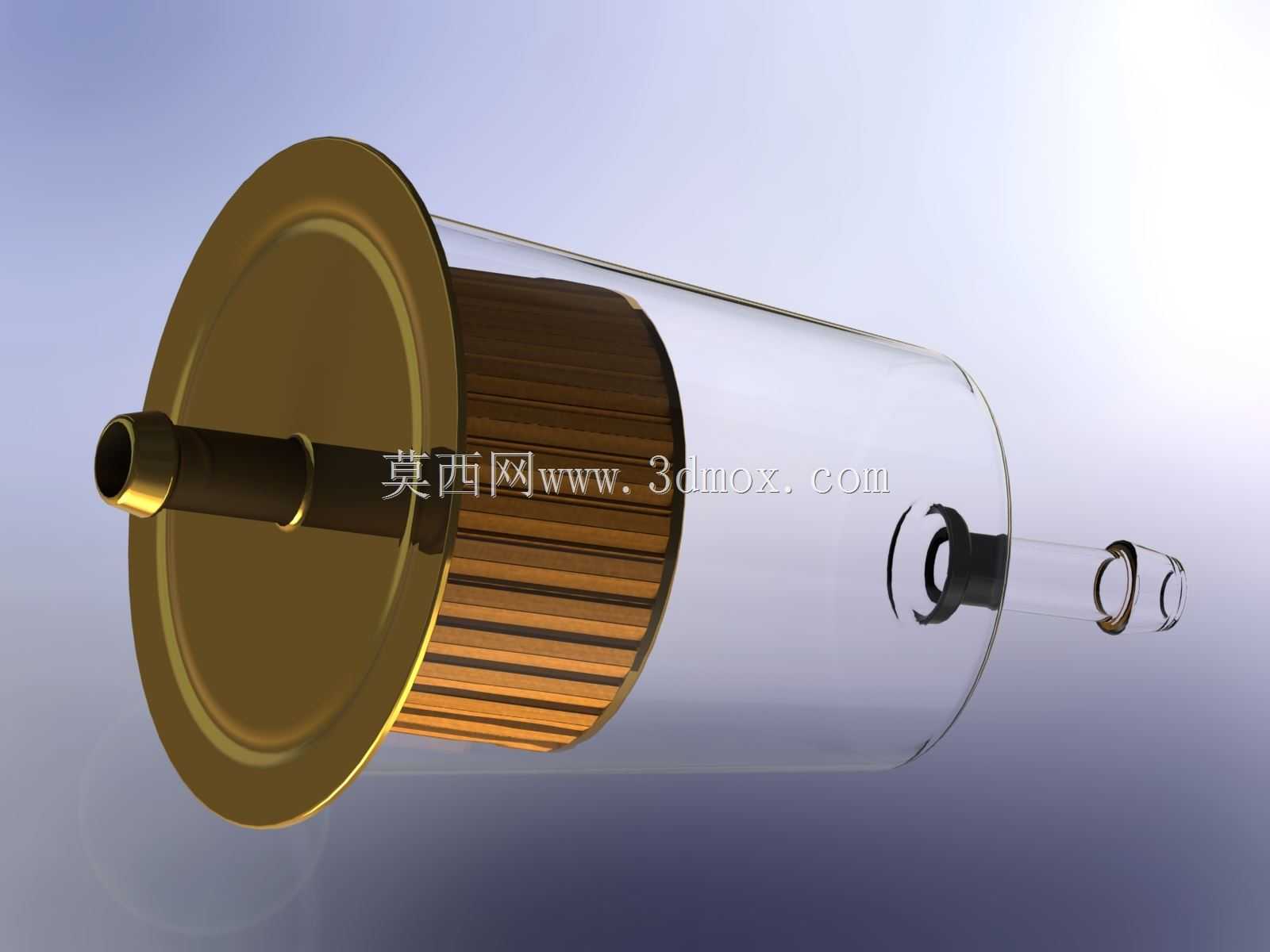

　　在燃油供给系统的设计匹配工作中，燃油滤清器的结构合理性直接决定了喷油系统的使用寿命与运行稳定性，这款采用透明壳体设计的燃油滤清器模型，还原了民用乘用车辆燃油过滤部件的典型结构，可用于油路系统教学演示、结构方案验证以及维修培训场景的可视化展示。不同于常规金属封闭壳体的量产燃油滤清器，该模型将外壳设置为透明可视化结构，能够直观展示内部折叠滤纸滤芯的排布方式、端盖密封结构以及进出油口的流道走向，在教学场景中可以帮助初学者快速理解燃油过滤的完整路径：燃油从一侧的快插接口进入壳体内部，穿过多层折叠的滤纸滤芯，将燃油中混杂的金属碎屑、胶质杂质、粉尘颗粒拦截在滤芯外侧，过滤后的洁净燃油从另一侧的出油接口流出，进入高压油泵与喷油器组件，

　　避免杂质对精密耦合件造成磨损。从设计思路层面来看，该模型还原了燃油滤清器的核心密封逻辑：两端的金属端盖通过卷边结构与透明壳体实现过盈压合，滤芯两端通过密封胶圈与端盖贴合，避免未过滤的燃油从旁侧缝隙短路流出，保证所有燃油都经过滤芯的有效过滤区域；进出油口采用行业通用的快插式接口结构，接口尺寸匹配常规6mm、8mm燃油管路的安装公差，端盖外侧的圆形法兰面预留了安装固定的卡位结构，可适配车辆底盘、发动机舱内常见的卡扣式安装支架，安装时不需要额外制作转接件，能够直接匹配现有车型的安装点位。在实际工程应用中，这类燃油滤清器的安装边界需要重点考虑：整体为圆柱式结构，主体直径范围通常在60-80mm区间，总长度不含接口为120-150mm，

　　安装时需要预留至少10mm的周边间隙，避免车辆行驶过程中壳体与周边管线、钣金件发生摩擦磕碰，同时进出油口的管路走向需要预留30mm以上的直线段，保证快插接头能够完全锁止，避免燃油渗漏风险。模型中还原的折叠式滤纸滤芯，其褶皱密度按照常规民用车型1-2万公里更换周期的容尘量设计，褶皱的高度与间距经过流道优化，能够在保证过滤面积的同时尽可能降低燃油通过的阻力，避免供油压力不足导致的发动机动力下降问题；滤芯中部的中心管采用多孔结构，既能够为滤纸提供径向支撑，避免燃油压力差导致滤纸变形塌陷，又能够保证过滤后的燃油顺畅流向出油口。在进行整车油路三维布局时，这类滤清器模型可以直接导入装配环境，验证安装位置的干涉情况，

　　检查管路弯折角度是否在允许范围内，同时透明壳体的设计也可以用于制作油路工作原理的演示动画，清晰展示杂质在滤芯外侧的沉积过程，帮助维修人员理解定期更换燃油滤清器的必要性。不同于高压共轨系统的高压燃油过滤器，这类结构的滤清器多用于低压油路侧，安装在燃油箱与高压油泵之间，工作压力通常在3-5bar区间，因此壳体的强度设计不需要承受过高的压力负荷，透明壳体的方案在原理样机、教学教具场景下具备很高的实用性，能够直观观察滤芯的污染程度，不需要拆解壳体就可以判断是否需要更换滤芯，在实训教学场景中可以大幅降低教学成本，提升学员对油路结构的认知效率。
