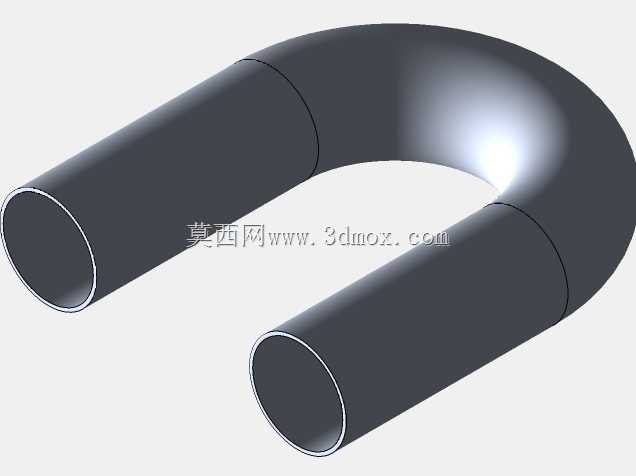

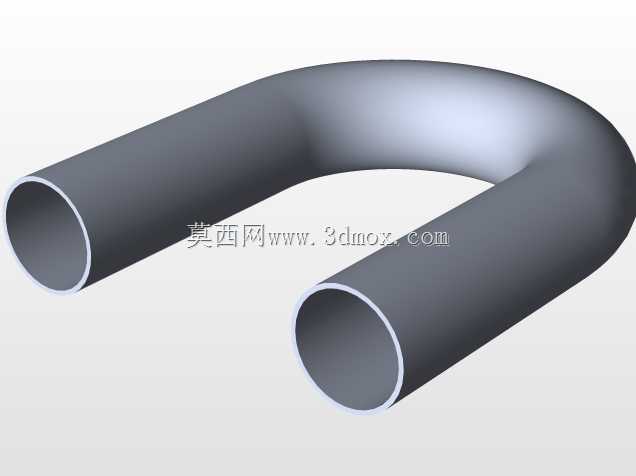

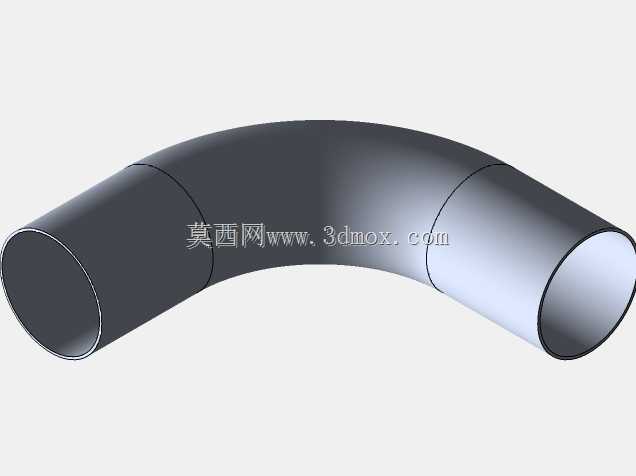

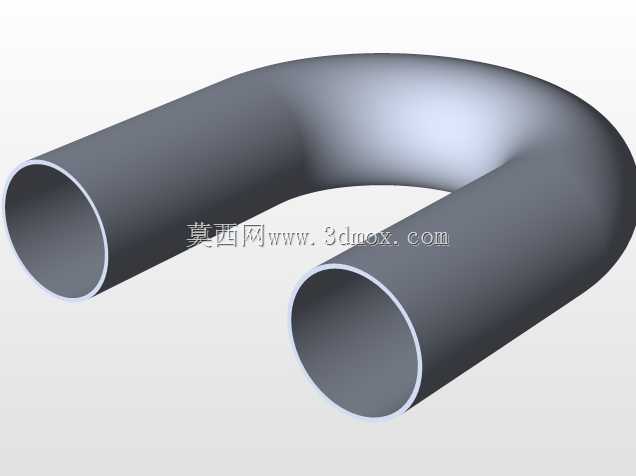

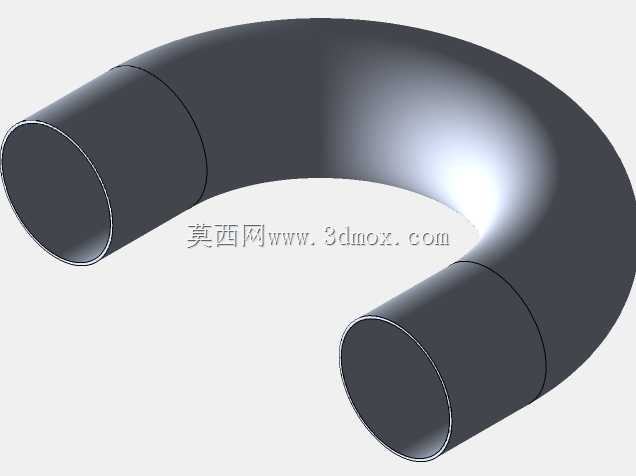

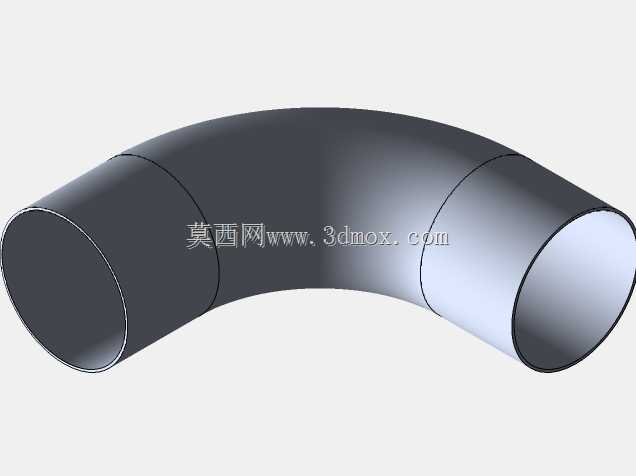

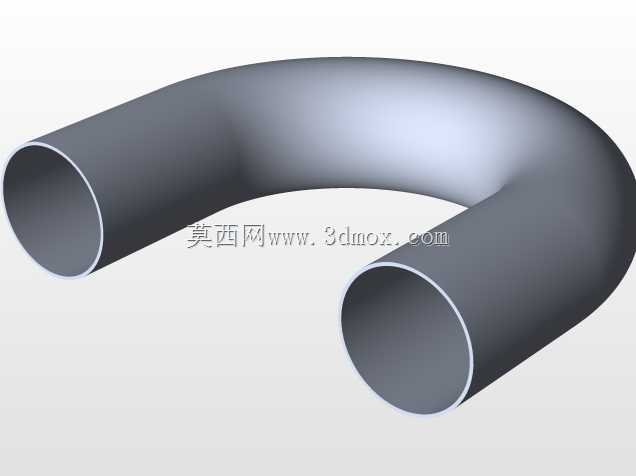

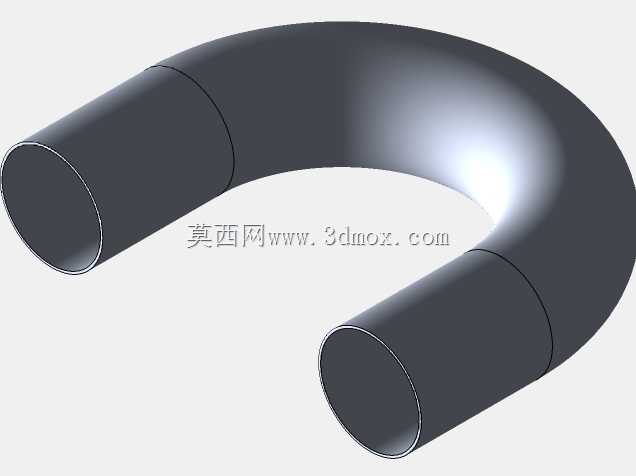

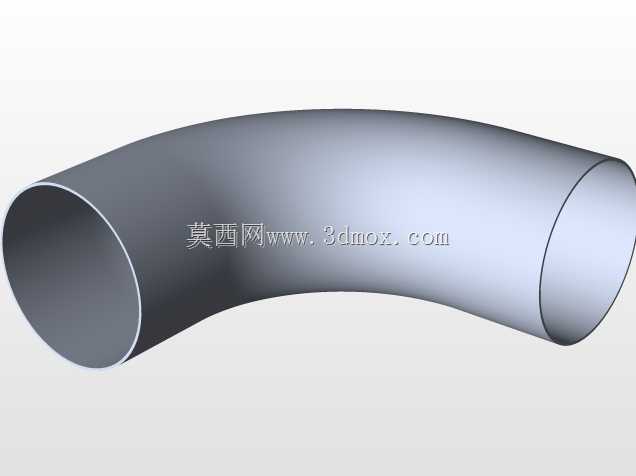

高性能一体成型心轴弯管结构设计

　　在流体输送、动力传输以及各类需要管路变向排布的工程场景中，弯管是管路系统里承担流向转换、空间适配的核心部件，传统焊接式弯管长期存在焊缝应力集中、内壁流阻不均、长期受振动载荷易出现焊缝开裂泄漏的痛点，尤其在对管路动态性能要求较高的改装动力系统、高压流体输送、高频振动工况的设备管路中，焊接弯管的失效风险会随运行时长持续攀升。这款心轴弯管在设计阶段就摒弃了传统分段焊接的成型思路，采用整体扫掠成型的结构方案，从根源上消除了焊缝带来的结构缺陷与性能短板。

　　从实际应用场景来看，这类弯管可适配动力系统进气/排气通路、高压液压管路、工业流体输送管线等多种需要管路平滑变向的安装位置，尤其适合存在持续振动、管路内部介质流速较高、对管路内壁平滑度有严格要求的工况。区别于焊接弯管在弯折位置存在的接缝凸起、壁厚不均问题，整体扫掠成型的弯管在弯折段的壁厚变化控制在均匀区间内，介质流经弯折位置时不会因内壁突变产生紊流，能有效降低管路内部的流阻损失，同时减少介质高速冲刷管壁带来的局部磨损，延长管路整体的使用寿命。

　　设计过程中，首先根据管路的通径要求确定基础管径参数，再结合实际安装空间的避让需求设定弯折角度与弯折段的曲率半径，扫掠路径的过渡段采用平滑的曲率渐变设计，避免出现弯折角度突变带来的应力集中点。建模阶段全程以管路的中心轴线作为扫掠引导线，管壁截面沿引导线全程保持垂直于轴线方向，确保整个弯管的通径在任意截面都保持一致，不会出现局部通径缩小影响介质流量的问题。考虑到实际安装时的对接需求，弯管两端的直段长度预留了足够的安装操作空间，可适配卡箍连接、法兰对接、焊接固连等多种常见的管路连接方式，两端直段的圆柱度公差控制在合理区间，确保对接时的同轴度符合装配要求，避免安装后出现管路错位带来的附加应力。

　　针对振动工况下的使用需求，这款弯管的整体结构刚度经过匹配设计，弯折位置的壁厚均匀性保证了管路在受径向、轴向振动载荷时，应力能够均匀分布在整个弯折段，不会像焊接弯管那样在焊缝位置出现应力集中导致的疲劳断裂。管路外壁无凸起、无接缝的光滑结构，也方便后续做防腐、隔热等表层处理，不会因为焊缝位置的表面凹凸导致处理层附着不均、提前脱落的问题。在安装边界上，弯管的整体外轮廓尺寸经过优化，弯折段的外弧半径控制在最小合理范围，在保证通径与弯折曲率满足流量要求的前提下，尽可能压缩管路占用的安装空间，方便在紧凑的设备舱、管线排布密集的工业场景中完成布置，不需要额外调整周边其他部件的安装位置就能完成管路替换或新装。

　　从结构特性来看，一体扫掠成型的弯管不存在焊接热影响区带来的材料性能变化，整个弯管的材料力学性能保持一致，在承受内部压力冲击、外部振动载荷时，各位置的形变均匀，不会出现局部形变过大导致的管路破损。内壁的光滑连续结构，也减少了介质内杂质在弯折位置的沉积，避免长期使用后管路通径被沉积物缩小、影响输送效率的问题，对于输送带有微小颗粒的流体介质场景，这种平滑内壁的结构也能降低颗粒对管壁的冲蚀速率。在实际选型替换时，只需要匹配两端对接的管径尺寸、弯折角度以及安装空间的轮廓边界，就可以直接替换同规格的焊接弯管，不需要额外改动管路的整体排布方案，安装适配性较强。
