这套阻尼避震结构主要面向大学生方程式赛车的悬架系统开发,适配双叉臂式独立悬架的安装布局,在赛道工况下承担车轮与车架之间的振动过滤、载荷传递核心作用。从实际装车场景来看,方程式赛车行驶过程中会频繁遭遇路肩冲击、弯道侧倾载荷、制动点头与加速抬头的纵向载荷变化,该阻尼结构可通过内部阀系的阻尼力调校,匹配不同赛道的路面特性,将车轮的接地压力波动控制在合理区间,避免轮胎因振动脱离地面失去抓地力,同时为车手提供清晰的路感反馈,帮助车手精准判断车辆极限状态。

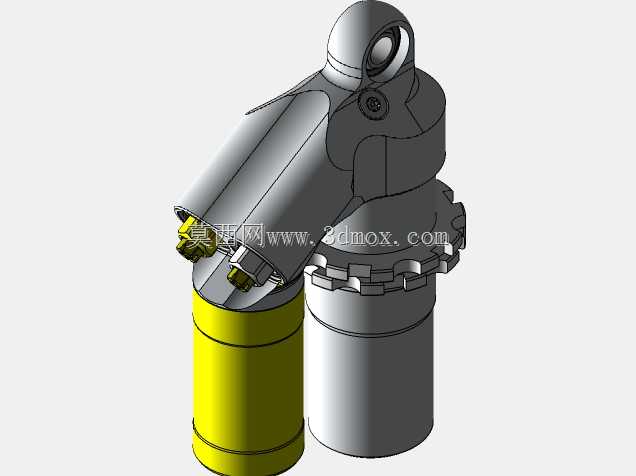

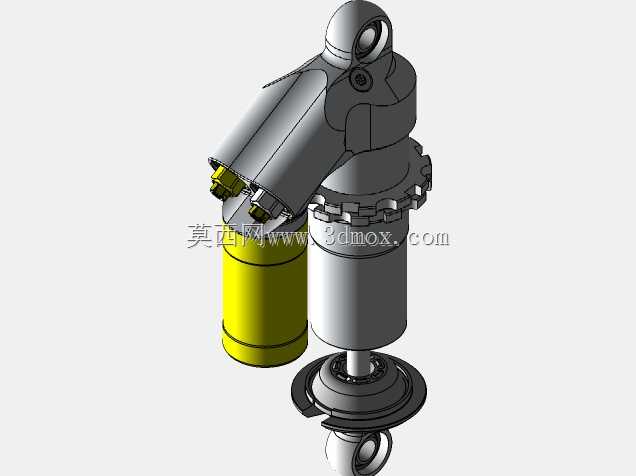

从功能特性上看,该结构采用外置储液腔的设计布局,外置的储液筒与主阻尼筒通过油路连通,可容纳阻尼油在高频往复运动中产生的体积变化,避免阻尼油在持续高强度工作下出现气泡导致的阻尼力衰减,也就是常说的阻尼热衰退问题,这一设计对于单节时长二十分钟左右的方程式赛事而言尤为关键,可保证整节比赛过程中阻尼特性保持稳定,不会因为连续颠簸与往复做功导致避震性能出现明显变化。主筒顶部采用鱼眼轴承式的安装接头,可适配悬架摆臂与车架之间的多角度摆动需求,避免安装点出现卡滞或附加弯矩,保证阻尼力始终沿避震器的轴向传递,减少侧向力对活塞杆密封件的磨损,提升构件的使用寿命。底部的安装端同样采用铰接结构,配合转向节处的安装座,可随车轮跳动过程中产生的主销倾角变化自由转动,不会出现运动干涉。
设计过程中首先需要明确悬架的硬点坐标,根据整车的轴荷分配、轮距轴距参数、轮胎刚度以及目标侧倾刚度,计算出避震器需要承受的最大动载荷与工作行程,这套结构的工作行程预留了足够的缓冲空间,可覆盖方程式赛车在极限压缩工况下的跳动量,避免避震器触底导致的冲击力直接传递到车架。储液腔的容积设计经过匹配计算,可容纳活塞杆完全压入主筒时排出的阻尼油体积,同时预留了一定的气体补偿空间,采用气室与油室分离的结构设计,避免气油混合影响阻尼输出的线性度。主筒外壁的密封端盖采用多道密封圈组合设计,可在高频往复运动下保持良好的密封性能,防止阻尼油泄漏,同时阻挡外界的泥沙、水汽进入筒内磨损活塞杆与阀系构件。
安装边界方面,顶部安装接头的铰接孔中心到底部安装接头铰接孔中心的距离,需匹配悬架在静态整车高度下的安装距,保证车辆处于设计静态载荷时,避震器的活塞杆处于工作行程的中间位置,这样在车轮上跳和下跳过程中都有足够的行程余量。外置储液腔的布置位置需要避开悬架摆臂、转向拉杆、刹车管路等周边构件的运动路径,在车轮最大转角、最大跳动量的工况下都不会出现碰撞干涉,同时储液腔的安装固定需要采用减震衬套,避免路面振动直接传递到储液腔导致焊缝或连接部位出现疲劳损坏。活塞杆的表面采用硬质镀铬处理,表面粗糙度控制在极低的水平,可减少密封件的摩擦阻力,提升阻尼响应的灵敏度,在微小振动下也能及时做出阻尼反应,过滤掉路面传来的细碎振动。

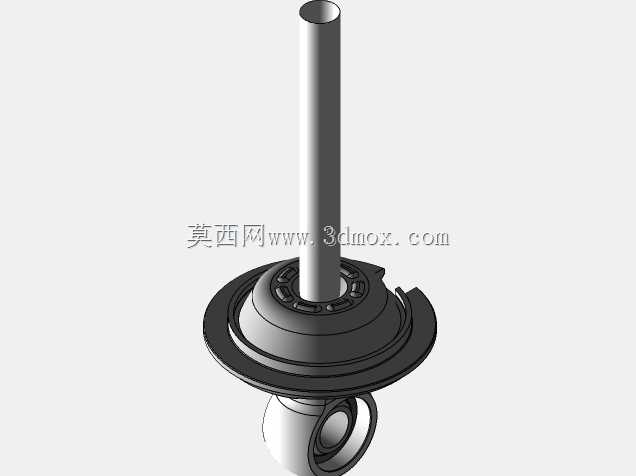

从结构细节来看,主筒顶部的调节旋钮可用于调整阻尼力的大小,通过旋转旋钮改变内部阀片的通流面积,可分别对压缩行程和回弹行程的阻尼力进行调校,适配不同车手的驾驶习惯与不同赛道的抓地力水平,比如在颠簸较多的赛道可适当降低阻尼力,提升轮胎的贴地性能,在平整的高速赛道可适当提升阻尼力,减少车辆的侧倾与俯仰,提升过弯时的响应速度。底部的弹簧座采用阶梯式设计,可适配不同线径、不同刚度的弹簧安装,方便车队根据整车调校需求更换不同参数的弹簧,无需改动避震器主体结构。整体结构的重量经过优化,在保证结构强度的前提下尽可能去除非必要的材料,降低簧下质量,提升悬架的响应速度,这对于方程式赛车的操控性能提升有着直接的帮助,簧下质量的降低可让车轮更快速地跟随路面起伏变化,始终保持轮胎与地面的良好接触。
