SAE标准车用传动轴结构设计

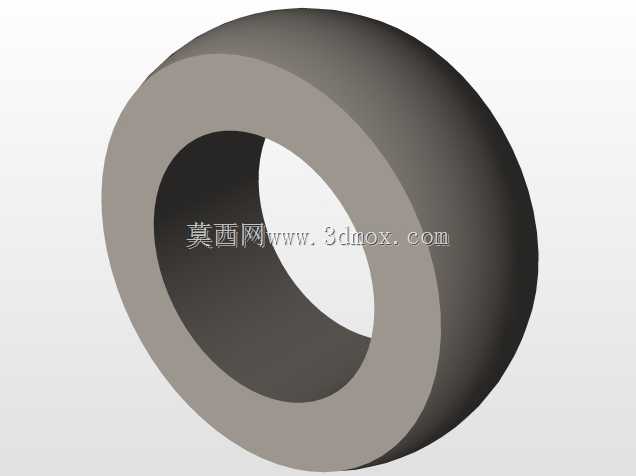

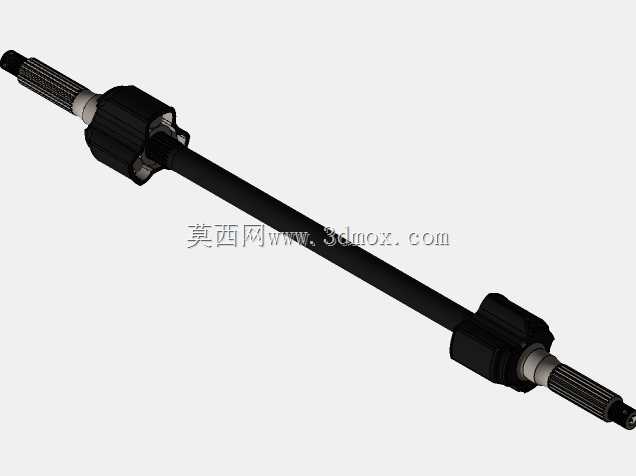

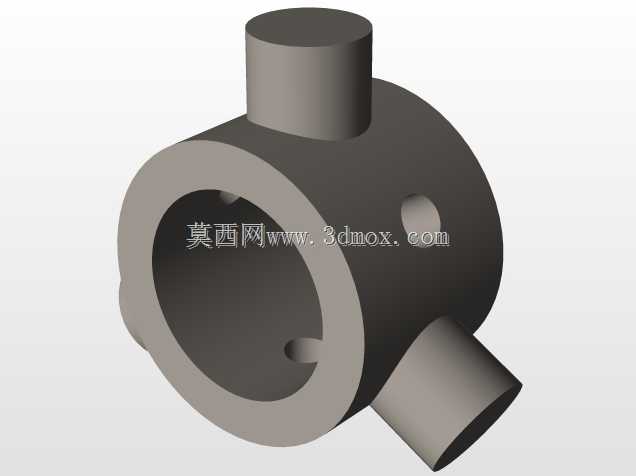

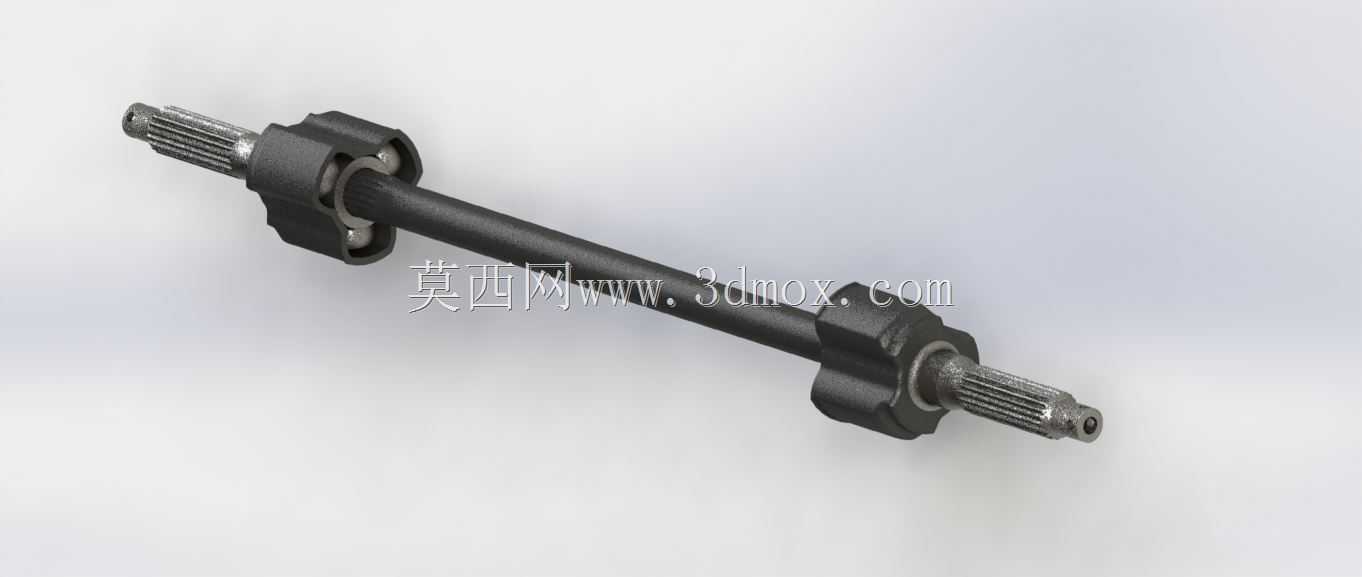

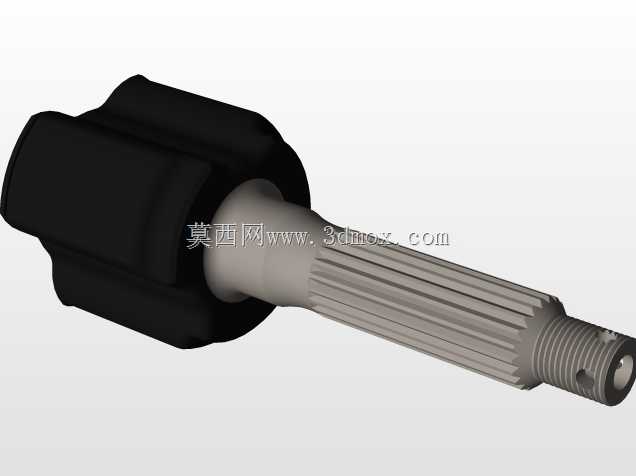

　　在乘用车与轻型商用车的底盘传动系统中，传动轴是连接差速器与驱动轮的核心传力部件，其设计合理性直接影响整车动力传递效率、行驶平顺性与NVH表现。本次呈现的SAE标准车轴结构，针对前置前驱或四驱车型的轮端动力输出场景设计，核心作用是将差速器端输出的扭矩平稳传递至轮毂，同时补偿悬架跳动、转向动作带来的轴间角度与长度变化，避免传动过程中出现扭矩波动、卡滞或附加载荷。从结构设计逻辑来看，该轴采用两端外花键的轴身主体搭配中间支撑与双万向节结构，花键段采用渐开线齿形设计，齿面经过硬化处理，既保证与差速器半轴齿轮、轮毂花键套的配合精度，又能承受大扭矩传递下的接触应力，避免长期使用出现花键磨损松旷。中间布置的支撑轴承采用双列角接触结构，

　　可同时承受径向载荷与行驶过程中产生的轴向窜动力，轴承外圈与车身/副车架上的安装支架配合，对长轴身形成有效支撑，降低轴身高速旋转时的挠曲变形量，避免高速行驶出现共振问题。两端的万向节采用球笼式等速结构，可在轴间夹角达到30度以上时仍保持等速传动，既满足车辆转向时前轮的大角度偏转需求，也能适配悬架上下跳动过程中轴段夹角的动态变化，保证动力传递过程中不会出现转速波动，减少轮胎磨损与传动异响。从安装边界来看，轴身总长度根据车型轮距与悬架行程匹配设计，两端花键的有效啮合长度预留足够的窜动余量，当悬架处于极限压缩或拉伸行程时，花键不会出现脱开或顶死问题；中间支撑的安装孔位采用标准SAE安装间距，可直接适配多数同级别车型的副车架安装点，

　　无需额外改制支架。万向节外侧的防尘罩采用耐油橡胶材质，通过卡箍固定在万向节外壳与轴身上，可阻挡泥水、灰尘进入万向节内部，同时留存润滑脂，保证万向节内部钢球与滚道的长期润滑，延长部件使用寿命。在实际装车场景中，该类传动轴需要经过动平衡校正，轴身上的平衡块根据动平衡测试结果焊接固定，保证轴段在最高设计转速下的不平衡量控制在允许范围内，避免高速行驶时出现车身抖动问题。设计过程中，轴身采用空心轴结构，在保证扭转强度与弯曲刚度的前提下降低整体重量，减少簧下质量，提升悬架响应速度与行驶操控性；轴身表面采用磷化处理，提升防锈能力，适配底盘复杂的使用环境，避免长期接触泥水、融雪剂出现锈蚀问题。针对不同动力等级的车型，可通过调整轴身壁厚、花键模数、

　　万向节钢球数量来适配不同的扭矩传递需求，无需大幅改动整体安装尺寸，具备较强的平台化适配能力。在三维建模过程中，需要重点关注花键齿形的参数化建模、万向节内部钢球与滚道的配合间隙、中间支撑轴承的同轴度公差，这些参数直接影响后续样件制作的装配可行性与实际使用性能，建模时需严格按照SAE相关标准设定配合公差，保证花键配合的侧隙、万向节的摆动角度范围、轴承的安装过盈量都处于工程允许范围内。
