双轴伺服驱动摄像机云台调节机构

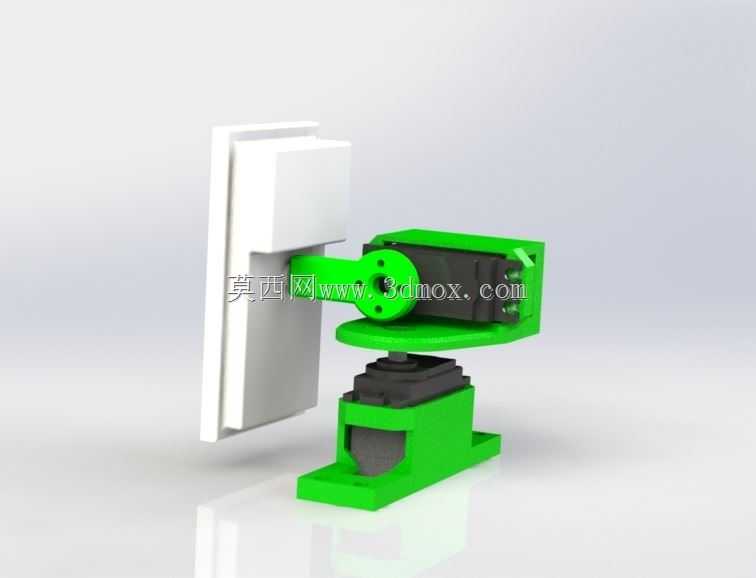

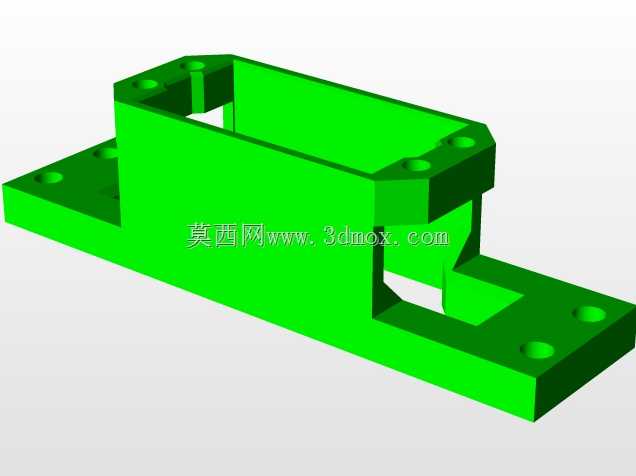

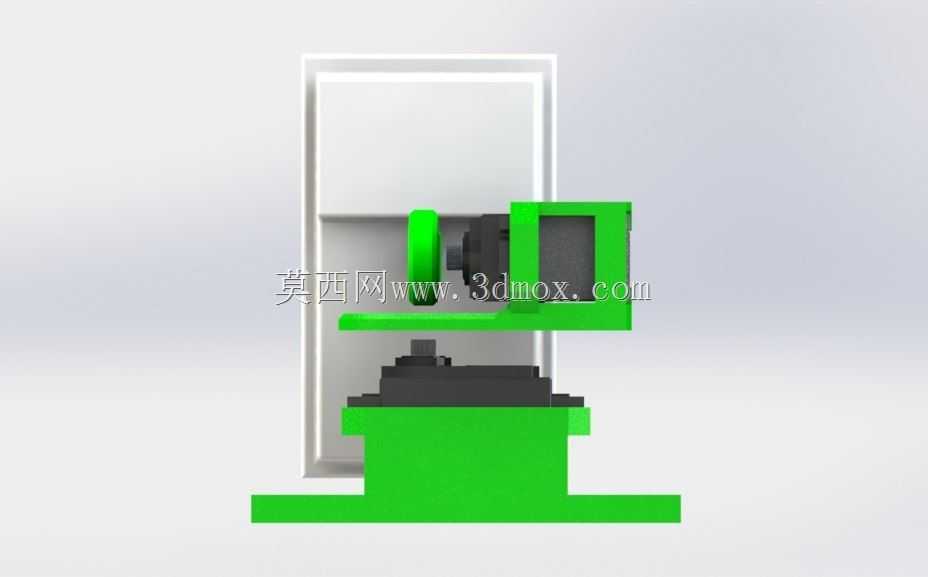

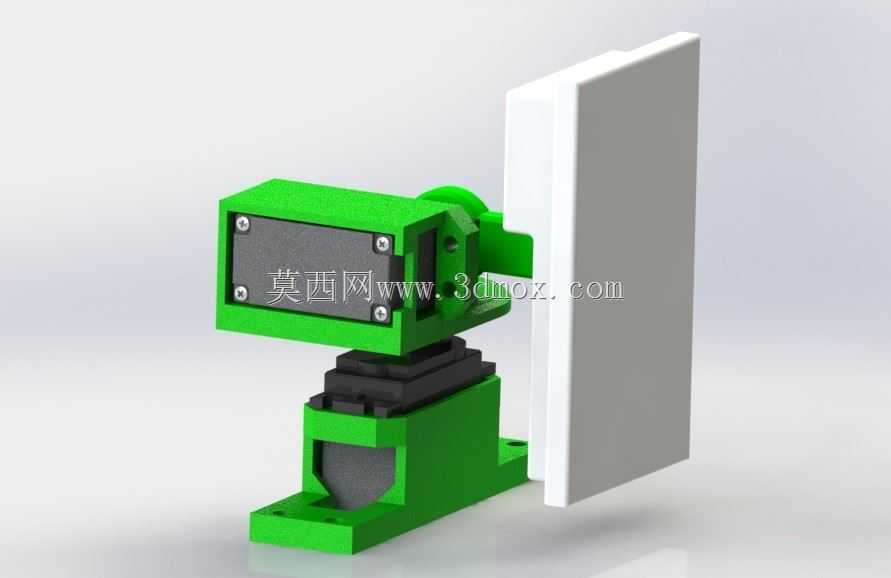

　　该机构核心为双自由度摄像位姿调整载体，主要适配固定点位监控、小型设备视觉检测、实验场景影像采集等需要灵活调整拍摄角度的使用场景，可搭载常规尺寸的工业相机、家用监控摄像头或小型运动相机，实现拍摄视角的精准可控调整。整套结构采用分层式传动布局，底部为安装固定基座，基座预留标准安装孔位，可直接通过螺栓固定在桌面、设备机架、墙面支架等安装面上，基座内部容纳俯仰轴的传动组件与动力输出端，上方承载水平回转的支撑平台，平台上方设置俯仰摆动的摄像安装支架，两个转动轴分别由独立的伺服单元提供动力，可实现水平方向0-180度回转、垂直方向-45度到+90度俯仰的角度调整范围，两个轴的运动互不干涉，可单独控制也可联动运行，满足不同拍摄角度的调整需求。

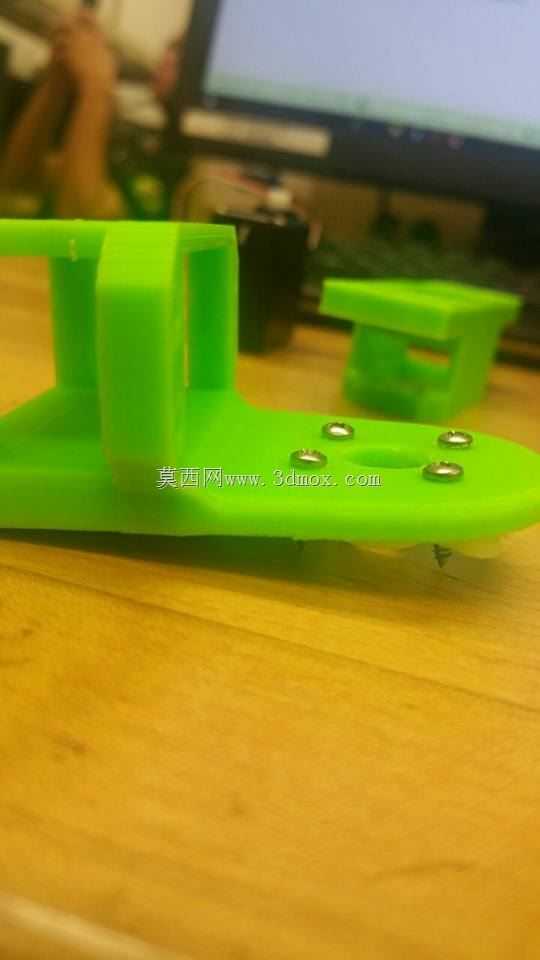

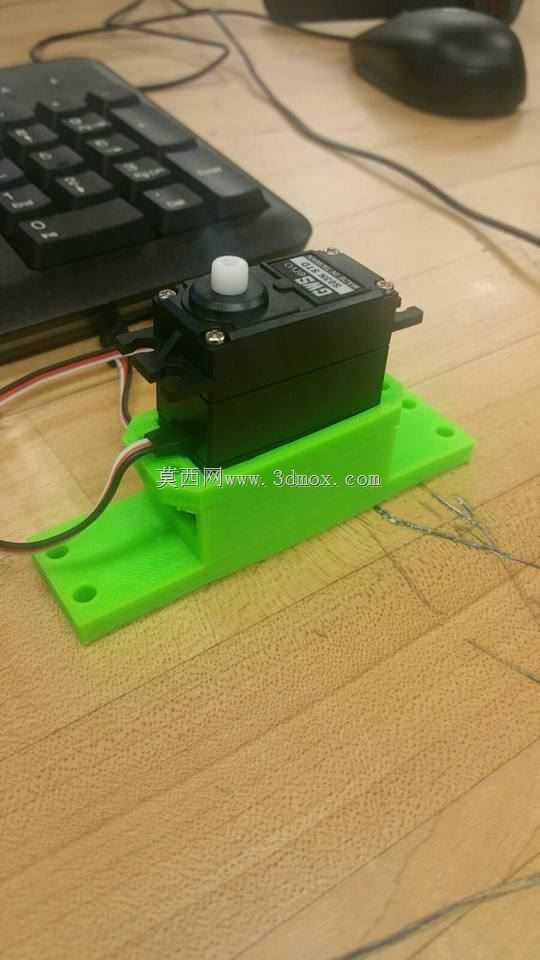

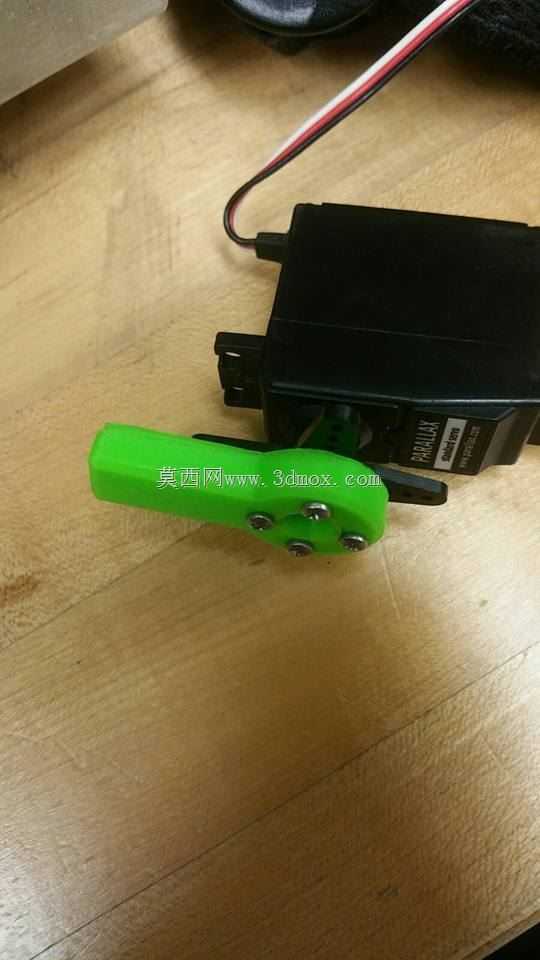

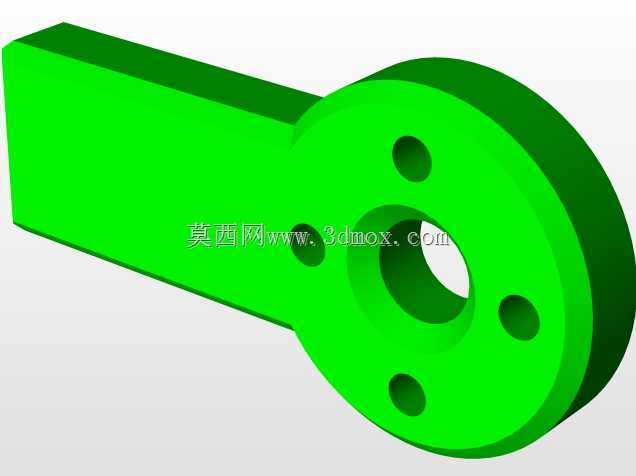

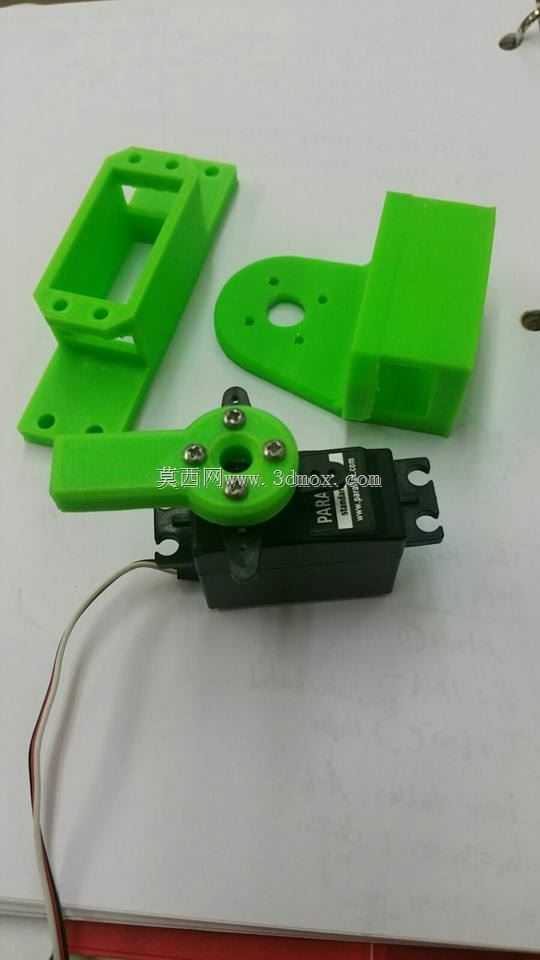

　　设计过程中优先考虑传动间隙的控制，回转平台与基座之间采用推力轴承承载轴向载荷，同时搭配径向滑动轴承约束径向晃动，保证转动过程中摄像设备不会出现抖动偏移；俯仰轴的支架采用悬臂式设计，安装面预留通用的相机安装螺孔，可兼容多数常规摄像设备的安装尺寸，支架与动力输出端采用法兰式连接，连接面设置定位止口，保证传动同轴度，减少转动过程中的回差。结构的动力传递路径经过优化，水平回转的伺服单元内置在基座腔体内，输出轴直接与回转平台连接，省去额外的齿轮传动环节，降低传动误差；俯仰轴的伺服单元固定在回转平台上方的安装座内，输出轴直接与摄像支架的连接法兰对接，动力传递路径短，传动效率高，同时也减少了额外传动零件带来的装配误差。外形尺寸方面，

　　整套机构不含摄像设备的总高度控制在120mm以内，基座的安装面尺寸为80mm*60mm，水平回转的最大外轮廓直径不超过90mm，俯仰支架的最大摆动半径为50mm，安装时仅需要预留直径100mm、高度150mm的安装空间即可满足全角度转动的空间需求，不会与周边安装结构产生运动干涉。结构件主体采用轻量化设计，基座、回转平台、安装支架等承载部件采用硬质塑料或铝合金加工，在保证结构强度的前提下尽可能降低整体重量，减少伺服单元的负载，提升动态响应速度；转动配合面均设置耐磨衬套，长期运行不会出现磨损松旷的问题，维护时仅需要定期在配合面添加少量润滑脂即可保证转动顺畅。实际使用时，可通过配套的伺服控制器预设转动角度、转动速度，

　　也可接入外部控制信号实现角度的实时调整，比如搭配视觉检测系统时，可根据检测目标的位置实时调整摄像角度，保证目标始终处于拍摄画面的中心区域；用于固定点位监控时，可设置巡航路径，让摄像头按照预设的角度序列自动转动，覆盖更大的监控范围。结构的走线经过专门规划，基座侧面预留走线孔，摄像设备的电源线、信号线可从机构内部的走线通道穿过，不会在转动过程中出现线缆缠绕、拉扯的问题，所有走线位置都设置圆角防护，避免长期转动磨损线缆外皮。整套机构的装配难度较低，所有零部件均采用模块化设计，基座、回转平台、支架、动力单元均可单独拆分，单个部件损坏时可直接更换对应模块，不需要整体拆解机构，降低后期维护成本。在负载能力方面，该结构可稳定搭载重量不超过500g的摄像设备，在额定负载下转动平稳，角度控制精度可达0.1度，完全满足常规视觉采集、监控拍摄的精度需求，不会因为负载过大出现转动卡顿、角度偏移的问题。
