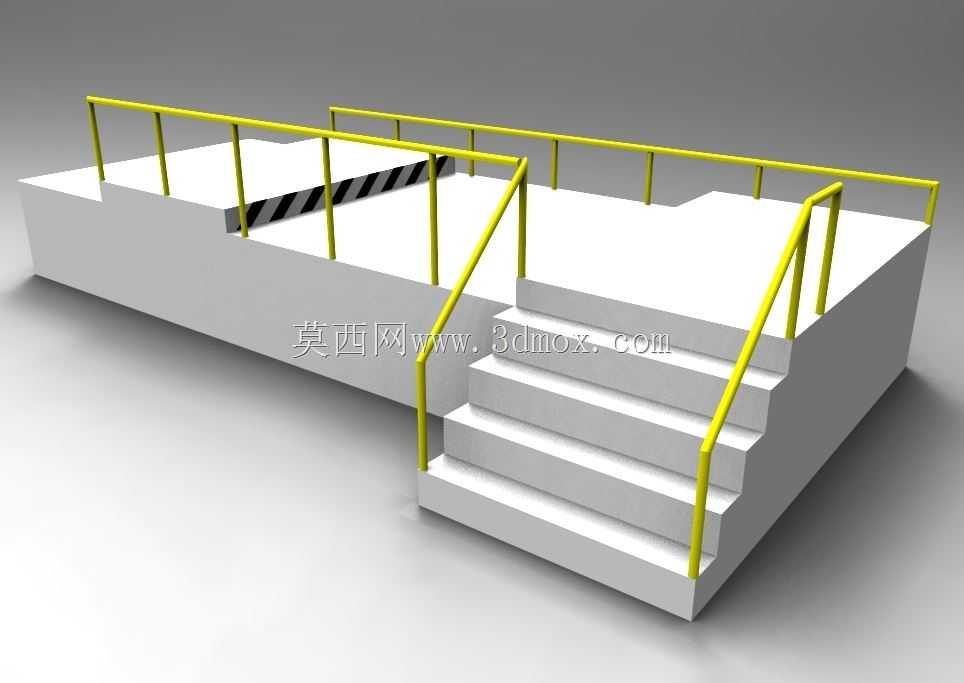

工业作业用带黄色防护扶手台阶铺板结构

　　这类带扶手的铺板结构，多应用在生产车间设备旁的登高操作位、仓储区域的高差过渡段、厂区巡检通道的台阶衔接处，也可作为临时检修作业的登高落脚结构，解决作业面与地面存在固定高差时的人员通行、操作站位需求。从结构设计逻辑来看，铺板主体采用实心平板搭配一体化台阶的形式，台阶踏面做等宽等高设计，单级台阶高度控制在150-180mm区间，踏面深度保持250-300mm，符合人员常规登高的步幅习惯，避免上下台阶时出现踏空、磕碰的风险。铺板的承载面做平整处理，无凸起焊缝或尖锐棱角，可直接放置在硬化地面上，底部无需额外做预埋固定，适配临时布设、快速移位的使用场景，单块铺板的整体长度可根据现场高差调整，常规适配300-800mm的地面高差，

　　对应台阶级数为2-5级，安装时仅需保证铺板底部与地面完全贴合，无悬空翘边即可投入使用。扶手部分采用圆管弯折成型，沿铺板的临空边缘连续布设，扶手高度设置为距离踏面900-1100mm，符合工业防护栏杆的安全高度要求，扶手立柱与铺板侧边采用焊接或螺栓紧固的方式连接，立柱间距控制在1000mm以内，在台阶转折处做斜向过渡衔接，保证人员上下台阶时手部可连续扶握，无需中途换手持握位置。扶手表面做醒目的黄色涂装，在车间复杂的作业环境中具备较高的辨识度，可提醒过往人员注意临空高差，同时圆管的握持直径控制在30-40mm，符合人手抓握的人机工程尺寸，长时间扶握也不会产生明显的硌手不适感。在铺板与高位作业面衔接的边缘位置，设置有黑黄警示条纹的防撞条，

　　一方面可提示铺板的边缘位置，避免作业人员踩空，另一方面可缓冲搬运物料时对铺板边缘的碰撞，延长结构的使用寿命。这类结构在设计时优先考虑了实用性与安全性，没有多余的装饰性结构，所有构件均采用常见的型材加工，加工难度低，后期维护更换配件也十分便捷，若现场存在防滑需求，可直接在踏面表面加装防滑花纹板或防滑条，无需改动主体结构。在实际使用中，这类铺板可搭配移动脚轮做成可移动式结构，适配车间内不同位置的临时登高需求，也可多组拼接形成更长的登高通道，满足多人同时通行的要求，扶手部分可根据现场作业的风险等级，在扶手中部加装横杆，防止小型工具从扶手间隙掉落砸伤下方人员。结构的受力计算以单人作业加随身工具的总载荷为基准，单平米承载能力不低于200kg，

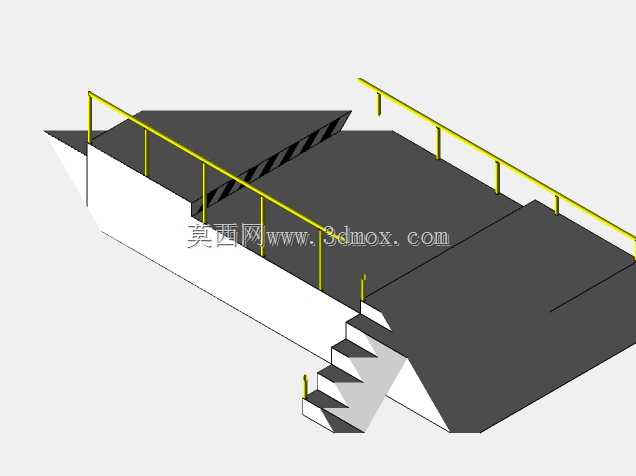

　　可满足常规工业作业的载荷要求，铺板的侧边做封边处理，避免板材边缘割伤作业人员，所有焊接位置均做打磨处理，去除焊渣与毛刺，整体结构无尖锐突出部位。在三维建模过程中，这类结构需要重点把控台阶的等高一致性、扶手的弯折弧度与衔接精度，保证扶手与铺板侧边的连接位置完全对齐，避免出现安装错位，同时要预留螺栓连接的安装孔位，标注清楚各型材的规格尺寸，方便加工人员直接参照模型下料生产，建模时可将铺板主体、扶手、警示条分别做独立零件建模，方便后续根据不同的现场需求调整尺寸参数，比如更改台阶级数、调整扶手高度、更换铺板的宽度等，无需重新搭建整体模型，提升设计复用效率。
