透明塑料沥水盘地漏结构三维设计

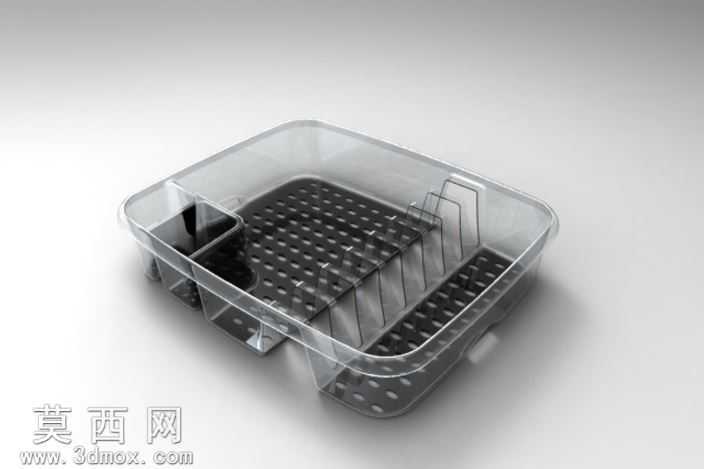

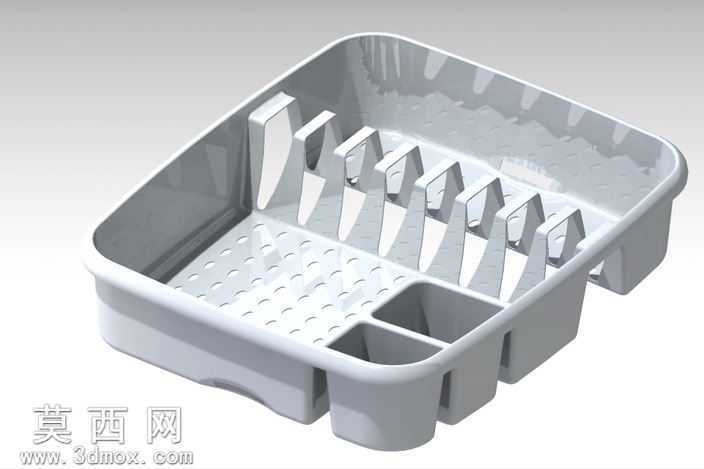

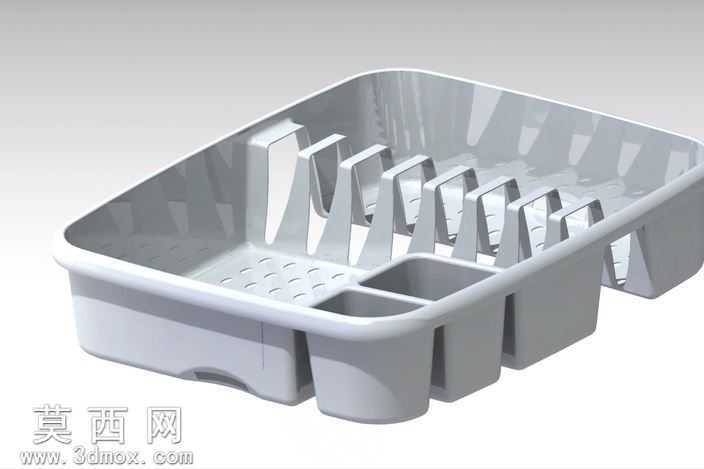

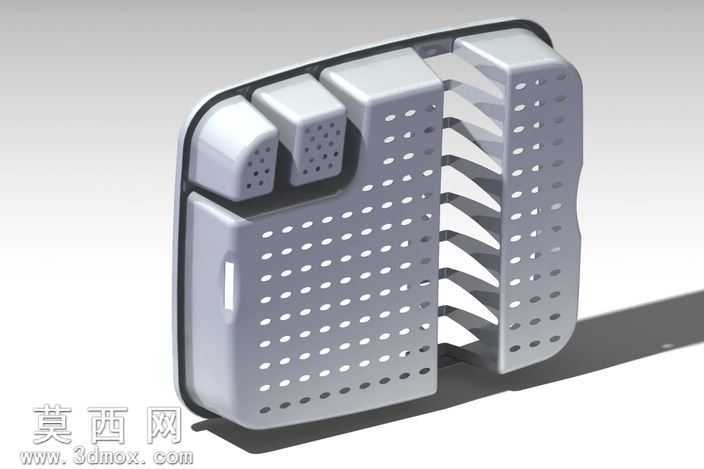

本作品为厨卫场景使用的透明塑料沥水盘地漏三维模型，建模过程采用CATIA软件完成全参数化设计，首先从产品使用需求出发，梳理沥水、收纳、排水的核心功能，先绘制整体外轮廓草图，确定方形圆角的盘体外形尺寸，匹配常规厨卫台面的安装预留空间。建模阶段先构建盘体的基础实体，通过抽壳命令设置均匀的薄壁厚度，保证塑料件成型时的壁厚均匀性，避免注塑过程中出现缩痕、填充不均的问题。随后设计内部的功能分区，一侧设置带密集沥水孔的承托区域，沥水孔采用阵列命令完成排布，孔径大小经过反复调整，既保证沥水速度，又能阻挡较大尺寸的杂物落入排水通道，孔位边缘做了微小的圆角处理，避免使用过程中积存污垢、划伤清洁工具。另一侧设置多道平行的挡条结构，用于规整放置餐具、清洁用具等物品，挡条与盘体采用一体化建模，保证结构连接强度，挡条的高度经过适配设计，既能起到分隔限位作用，又不会过高造成取放物品的阻碍。盘体底部设计有导流筋条，引导沥出的水流向排水口位置，避免盘内积水残留。材质渲染阶段，主体采用透明食品级塑料材质，调整材质的透明度、折射率和轻微的磨砂质感，还原真实透明塑料件的视觉效果，既可以直观看到内部的沥水结构，也体现出产品干净整洁的厨卫用品属性，边缘位置做了高光处理，表现塑料件的光滑表面质感。结构设计上充分考虑注塑生产的工艺要求，所有转角位置都设置了合理的脱模斜度，避免出现倒扣结构无法顺利脱模，壁厚保持均匀过渡，加强筋的厚度控制在主体壁厚的百分之六十以内，防止成型时出现表面缩印。整体模型的装配关系清晰，所有结构特征都保留了完整的参数化建模历史，方便后续根据实际安装需求调整尺寸、修改孔位排布，也可直接用于模具设计的参考依据，模型渲染时采用柔和的影棚布光，突出透明材质的通透感和结构细节，清晰展现各部分的功能结构与设计逻辑。
