镜面抛光90度方形弯管通风管件

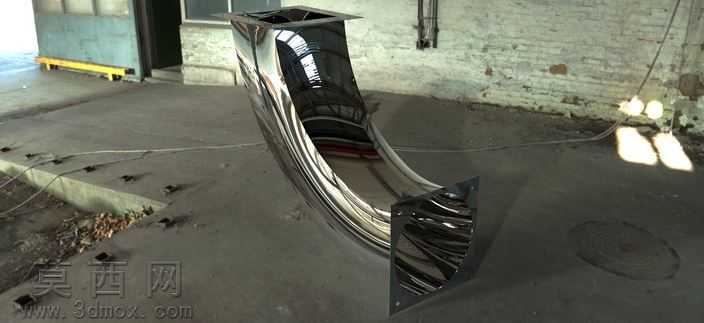

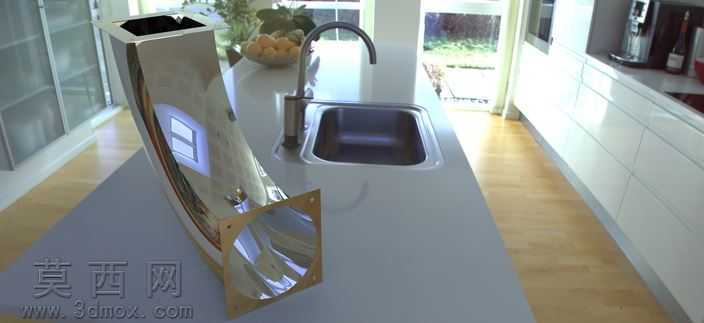

本款方管通函采用三维参数化建模方式完成全流程设计，建模前期先明确通风管路的转向衔接需求，确定两端方形接口的法兰安装边尺寸、弯管的曲率半径、整体壁厚参数，以0.25mm的壁厚作为基础设计值，适配常规低压通风送风的工况要求。建模过程中先绘制两端方形法兰的基准草图，对法兰边的安装孔位做均匀排布设计，保证安装时的受力均匀性，再通过扫掠特征生成弯管的主体曲面，对弯管内外壁的曲率做连续顺滑处理，避免通风过程中出现气流涡旋、风阻过大的问题，同时对管壁与法兰边的衔接位置做圆角过渡处理，消除应力集中的薄弱点，提升整体结构的结构强度。材质设计上采用镜面抛光不锈钢材质进行渲染表现，对金属材质的反射度、粗糙度参数做精细调校，还原不锈钢抛光后的高反光金属质感，同时对弯管内壁做光滑度优化，模拟实际加工后的内壁抛光效果，降低气流输送过程中的摩擦阻力。结构设计上兼顾安装便捷性与通风效率，两端的方形法兰边预留充足的安装接触面，可直接与同规格的方形风管做对接安装，弯管的90度转向弧度经过曲率优化，在满足空间转向需求的同时尽可能缩短管路长度，减少气流输送过程中的压力损耗。设计过程中同步验证了模型的可加工性，整体曲面无破面、无重叠几何特征，所有壁厚保持均匀一致，可直接导出用于钣金展开下料、数控折弯成型等加工工序，也可用于通风管路的装配模拟、风阻仿真分析等场景，适配空调通风、热风输送、空气置换等多种通风管路系统的使用需求。
