自行车50T牙盘传动结构三维设计

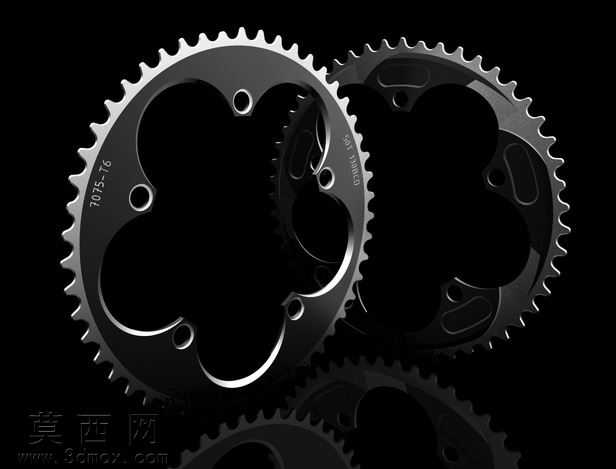

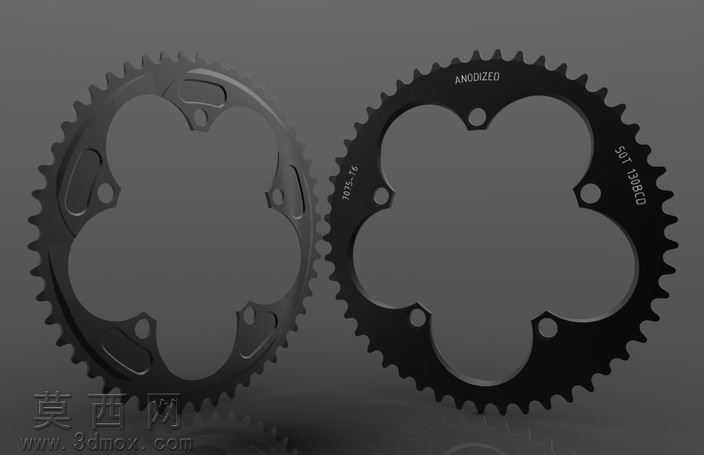

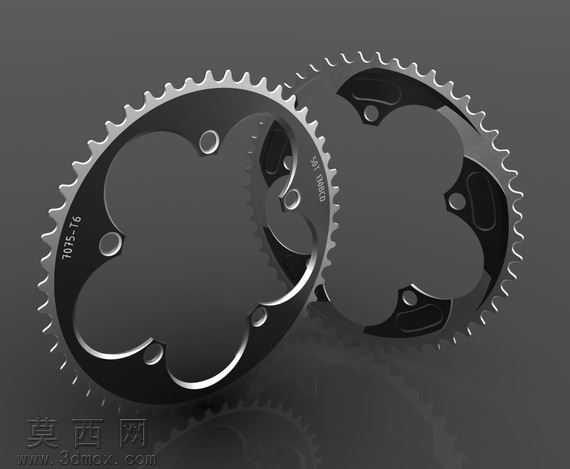

本模型为自行车传动系统核心部件50T齿盘的三维设计作品，建模阶段围绕公路自行车曲柄组的适配需求展开，首先确定核心参数为BCD130毫米的安装孔距，可完美适配Sram红、部队、竞争对手等系列曲柄产品，满足定期曲柄改装用户对紧凑安装尺寸的使用需求。建模过程中先完成齿形轮廓的精准绘制，严格遵循50齿盘片的齿距、齿高参数，保证链条啮合的顺滑度，避免骑行过程中出现跳齿、掉链的问题。盘片主体采用三叶草式镂空结构设计，在保证盘片结构强度的前提下最大化去除冗余材料，目标将成品重量控制在80g区间，匹配7075-T6铝合金材质的加工特性，兼顾刚性与轻量化表现。安装孔位的位置度公差在建模中做了严格约束，四个固定孔的中心距、同轴度均符合行业装配标准，可直接适配对应规格的曲柄完成组装。渲染阶段采用金属铝合金材质，还原硬质阳极氧化后的盘片质感，对齿尖、镂空边缘做了倒角细节处理，既还原真实盘片的加工工艺特征，也避免尖锐边角带来的安全隐患。设计过程中充分考虑盘片的受力特性，在盘片与曲柄贴合的安装面做了加厚处理，齿根位置做了圆弧过渡优化，分散踩踏发力时的应力集中，提升盘片的使用寿命。模型完整还原了盘片侧面的规格标识细节，整体结构无破面、无冗余特征，可直接用于改装方案验证、加工生产参考以及自行车传动系统的装配模拟，能够帮助设计者快速验证不同曲柄搭配下的安装间隙，也可用于自行车维修配件的测绘参考，为单盘改装、多盘替换的方案提供精准的三维数据支撑。
