多孔位六角中心法兰连接盘结构设计

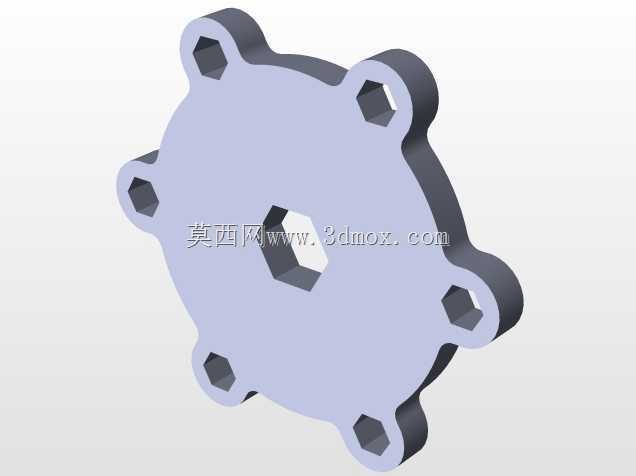

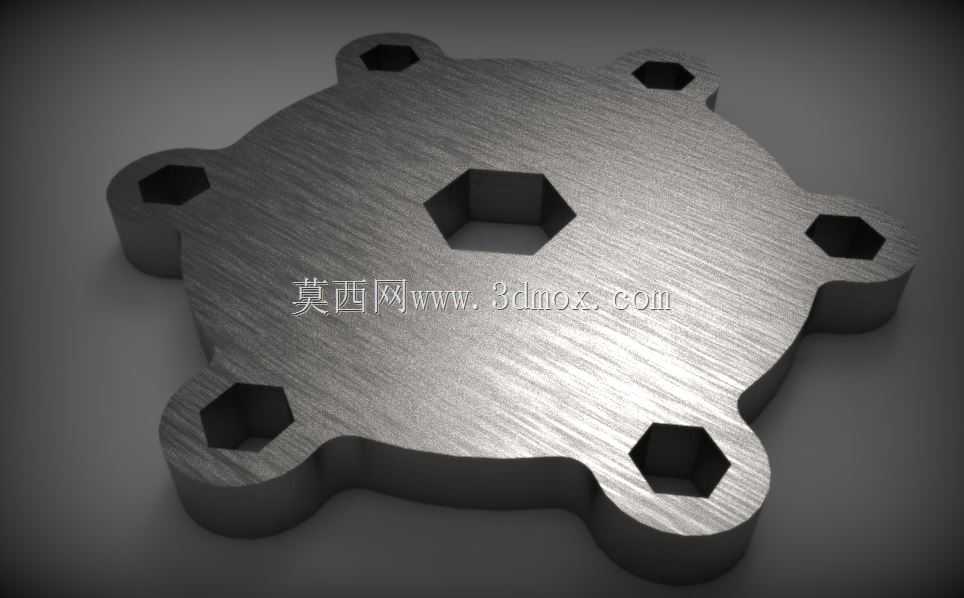

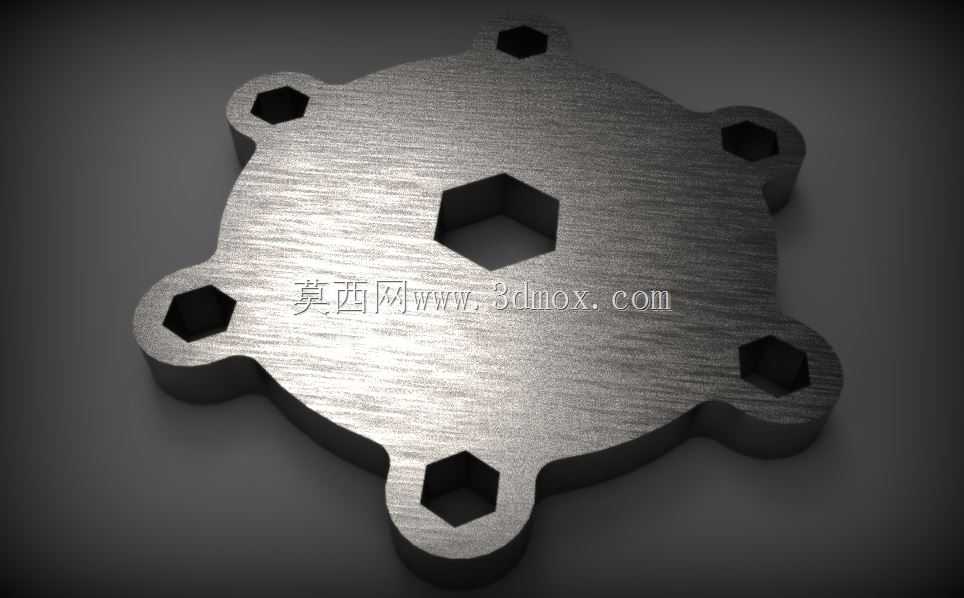

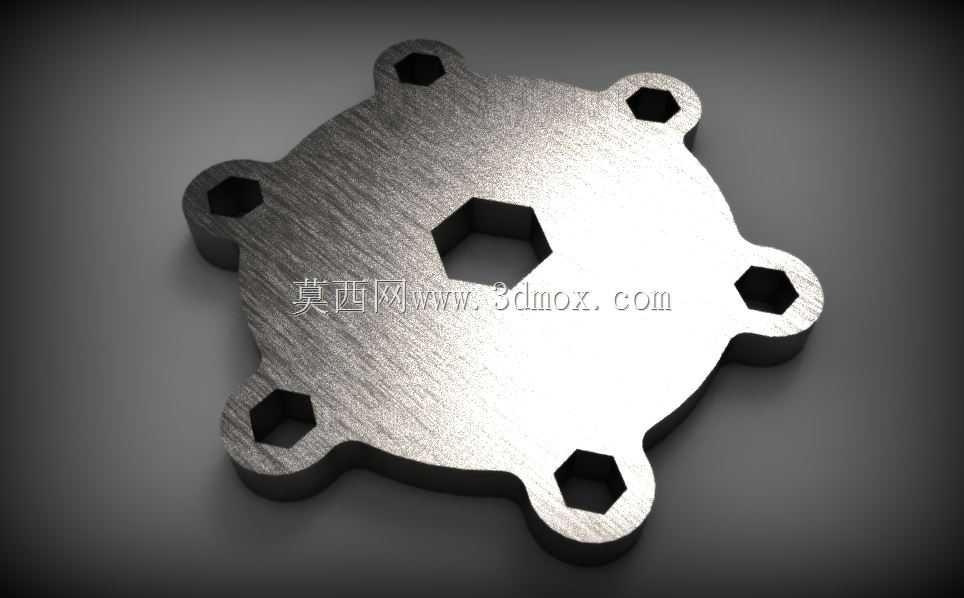

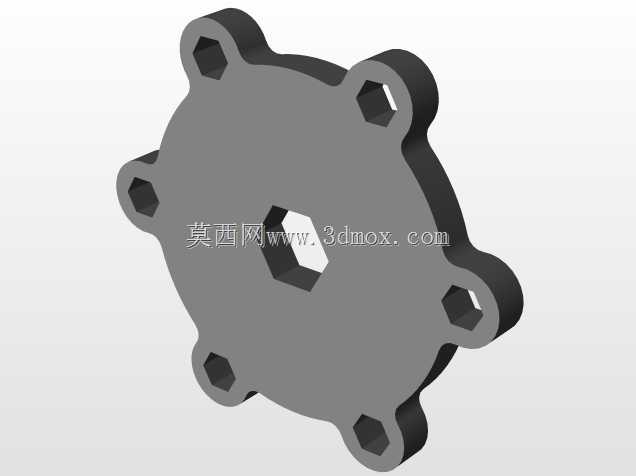

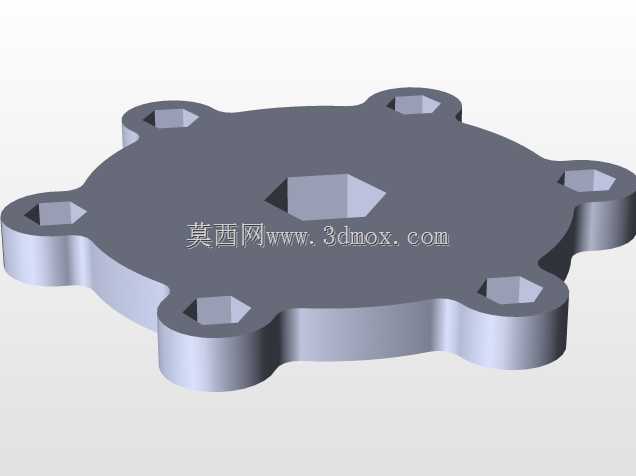

　　这类带中心六角孔、周向均布六角安装孔的盘类连接件，在流体管路对接、旋转机构端面锁紧、轻量化传动组件的扭矩传递场景中应用十分广泛。不同于常规圆形螺栓孔的法兰结构，中心采用六角通孔的设计，一方面可以直接穿过外六角轴段实现周向扭矩传递，省去额外的键槽加工工序，降低轴类配合面的应力集中风险，另一方面在需要穿设六角头紧固件的场景下，孔型本身可以起到防转作用，安装时无需额外工具固定螺栓头即可完成螺母锁紧，大幅提升狭小装配空间内的作业效率。周向均匀分布的六个六角安装孔，采用向外凸起的耳式布局而非整圆外缘开孔，能够在保证安装孔位边距满足强度要求的前提下，尽可能缩减盘件整体的材料用量，降低零件自重，这一设计思路在航空航天配套管路、

　　移动作业设备的液压管路对接场景中优势尤为明显，能够有效降低整机的无效载荷。从安装边界来看，这类盘件的中心六角孔对边尺寸需要与配合的外六角轴或者六角头螺栓的对边尺寸保持IT8级左右的公差配合，既不能间隙过大导致传动过程中出现冲击晃动，也不能过盈量太大造成装配困难，甚至安装时挤压导致盘件耳片位置产生微裂纹。周向六个安装孔的位置度公差需要控制在0.1mm以内，保证与对接端的安装孔位完全对齐，避免强行穿设螺栓时产生额外的装配应力，长期运行过程中出现应力开裂。盘件的两个端面需要保证足够的平面度，尤其是与密封垫片接触的区域，平面度公差要控制在0.05mm以内，表面粗糙度达到Ra1.6及以下，防止管路对接时出现介质渗漏问题。

　　零件的厚度设计需要结合额定承载的扭矩、轴向拉力来核算，耳片位置的最小壁厚要满足材料屈服强度的安全系数要求，通常在静态载荷场景下安全系数取3-4，存在交变冲击载荷的场景下安全系数需要提升到6以上，避免长期受载后耳片位置出现断裂失效。设计过程中，所有孔位的棱边都需要做0.2-0.5mm的倒角处理，既可以去除加工产生的毛刺，避免安装时划伤操作人员或者割破密封垫片，也能够引导紧固件顺利穿入孔位，提升装配顺畅度。这类盘件通常采用不锈钢或者中碳钢经冲压、铣削加工成型，表面不做额外涂层处理时依靠金属本身的防锈能力适应常规工况，若应用在腐蚀环境中则需要根据介质特性做对应的表面钝化或者镀锌处理。在实际选型应用时，需要先确认对接端的安装孔分布圆直径、

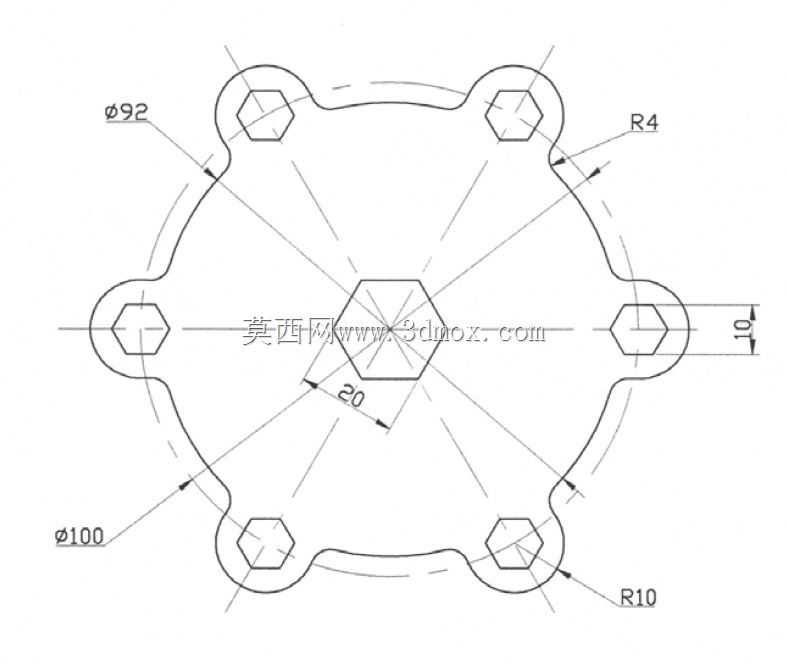

　　中心过孔的尺寸要求，再结合实际工况的载荷大小选择对应厚度的盘件，避免出现选型不当导致的连接失效问题。建模过程中需要重点关注各个孔位的对称度、分布圆的尺寸精度，以及耳片与主体圆盘衔接位置的圆角过渡，圆角半径通常取壁厚的0.3-0.5倍，减少衔接位置的应力集中，提升零件整体的抗疲劳性能。
