菱形安装座一字槽转舌锁结构设计

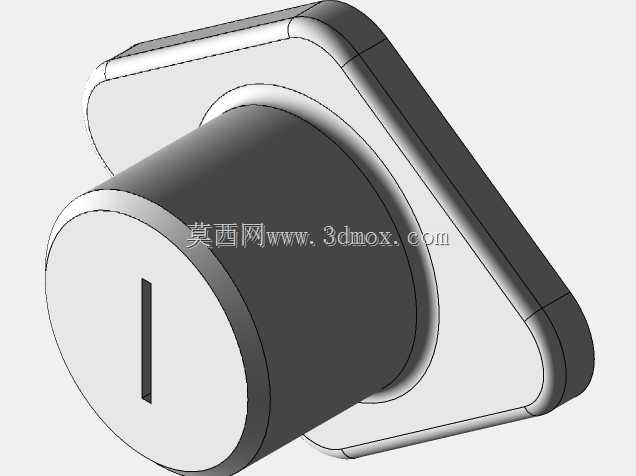

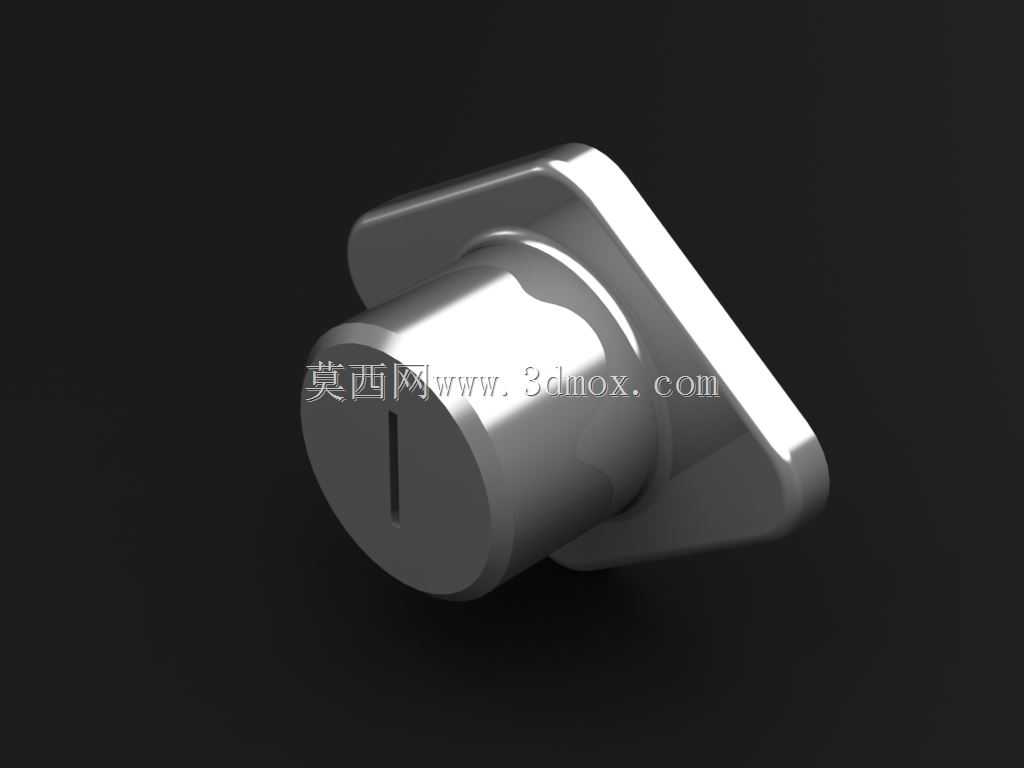

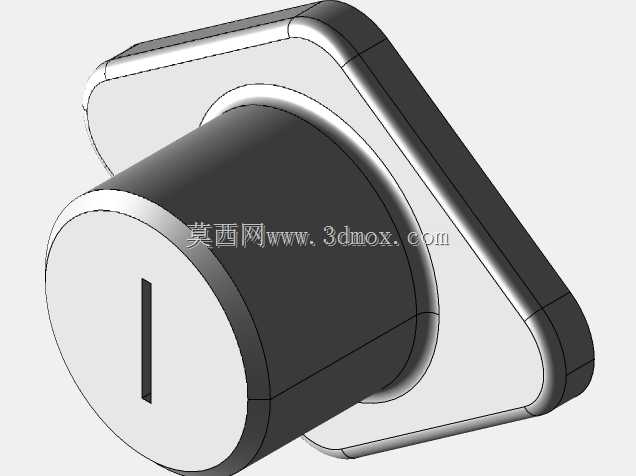

　　日常在各类工业机柜、办公储物柜体、小型设备舱门的锁止结构选型中，这类带菱形安装法兰的一字槽转舌锁，是应用覆盖度极高的一类基础锁止部件。不同于常见的圆形法兰锁具，这款锁的安装法兰采用菱形切边结构，在实际安装场景中能更好适配窄边型材的安装边界，比如厚度1.2mm到2mm的冷轧钢机柜立柱、铝合金设备舱边框，当安装面的横向预留尺寸不足以容纳圆形法兰的直径时，菱形结构的两个斜切边可以避开型材的折弯圆角，不需要额外扩孔或者裁切安装面，就能完成锁体的嵌入式固定，这也是这类结构在紧凑型柜体设计中被频繁选用的核心原因。从功能实现逻辑来看，这款锁的锁芯主体为圆柱回转结构，前端的一字槽是钥匙驱动的受力接口，钥匙插入后带动锁芯内部的弹子结构完成解锁动作，

　　尾部的连接位用来固定转舌片，锁芯转动90度即可带动转舌完成锁止与解锁的状态切换，整个转动行程的阻尼感来自锁芯内部的弹簧与弹子配合，不会出现松旷或者卡滞的情况，能保证长期使用下的操作手感一致性。在设计这款锁的三维结构时，首先要明确的是安装边界的尺寸约束，锁芯主体的外径需要匹配行业通用的柜门开孔尺寸，保证不同厂家的同规格锁具可以互换，不需要修改柜体的开孔模具；菱形法兰的厚度控制在2mm左右，法兰背面带有定位止口，安装时止口嵌入柜体的开孔内，既能限制锁体的径向窜动，也能在拧紧固定螺母的时候保证锁体不会跟转，减少安装时的对位难度。锁芯的外露端面做了微倒角处理，既可以去除机加工后的锐边，避免安装和使用过程中划伤操作人员，

　　也能让钥匙插入时的导向更顺畅，不会因为端面的毛刺导致钥匙对位困难。从实际使用的场景适配来看，这类锁具不需要复杂的安装工序，只需要在柜门或者舱壁上开出对应直径的圆孔，将锁体从正面嵌入，背面用配套的锁紧螺母固定，再根据柜门与门框的间隙选择合适长度的转舌片固定在锁芯尾部即可，整个安装过程不需要特殊工装，普通的扳手或者螺丝刀就能完成作业。在结构细节的处理上，锁芯与锁套之间的配合间隙控制在0.05mm到0.1mm之间，既保证转动的顺畅度，也能避免间隙过大导致的晃动，减少长期开关过程中的磨损量；一字槽的尺寸做了标准化设计，匹配通用的一字钥匙，不需要定制特殊的钥匙胚，方便后期的钥匙配做与运维管理。不同于带把手的锁具，这款锁的外露部分只有锁芯端面，

　　没有突出的把手结构，在设备运输或者人员走动频繁的车间场景中，不会因为突出的结构勾挂衣物或者磕碰造成损坏，整体外观更简洁，也能降低外力破坏的概率。在材料选型的适配性上，这类结构的锁体通常采用锌合金压铸成型，表面做镀铬或者喷塑处理，具备基础的防锈能力，适合在普通室内环境下使用，如果是户外或者潮湿环境的应用场景，只需要更换锁芯内部的弹簧为不锈钢材质，外壳做户外级的表面处理即可，基础结构不需要做大幅修改，具备很强的场景拓展性。设计过程中还要考虑锁体的轴向尺寸，不同厚度的柜门需要匹配不同轴向长度的锁芯，保证背面的螺母有足够的啮合螺纹长度，不会因为柜门厚度变化导致固定不牢；菱形法兰的两个安装边的角度做了优化，在常见的19英寸标准机柜的立柱上安装时，法兰的边刚好和立柱的侧边平行，视觉上更规整，也不会和相邻安装的其他电气部件产生干涉。转舌的转动范围做了机械限位，锁芯只能在0到90度的范围内转动，不会因为过度转动导致内部的弹子结构脱位，保证锁止状态的可靠性，当转舌转到锁止位置时，转舌的背面刚好压在门框的锁止面上，提供足够的压紧力，避免柜门因为振动出现自动弹开的情况。
