快装式塑料弹性小夹锁结构设计

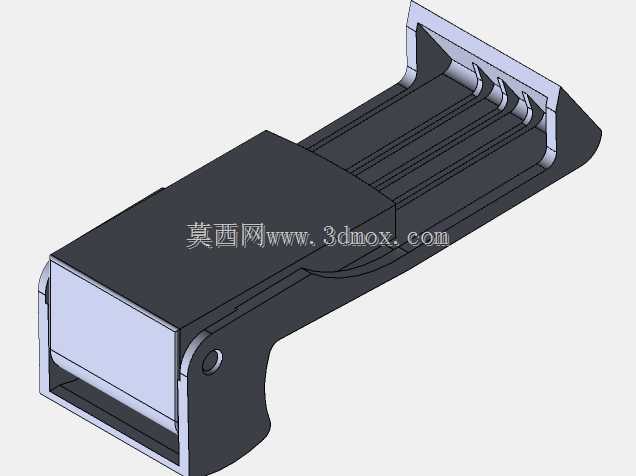

　　这类小夹锁多应用在小型设备舱门、线束理线夹、消费电子外壳扣合、轻型工装快拆盖板这类需要频繁开合、对锁合效率要求较高的场景，相比传统螺丝紧固，它不需要额外工具就能完成拆装，日常维护时单人几秒就能完成开合操作，在批量装配的产线上能大幅降低工位操作时长。从结构上看，它采用一体化悬臂梁卡扣设计，主体为带加强筋的滑动基座，前端是带限位挡边的咬合结构，尾部做了弧形翘起的按压解锁位，按压时悬臂产生弹性形变，咬合齿脱开限位槽即可完成解锁，松开后依靠材料自身弹性复位锁止，不需要额外加装弹簧零件，减少了装配工序和零件数量。设计时首先考虑的是锁合后的保持力，悬臂的厚度做了渐变处理，靠近固定端的位置厚度更大，避免反复按压后根部出现应力断裂，

　　咬合齿做了3度的导向斜角，装配时不需要精准对位，顺着斜角滑入就能自动卡入锁位，齿的背面做了直角止退面，锁合后受正向拉力时不会自行脱开。安装边界上，它的基座部分设计有三条平行的导向筋，对应的安装座只需要开出匹配宽度的滑槽，就能限制夹锁的左右窜动，不需要额外打螺丝固定，滑槽末端做1.2毫米的限位凸台，夹锁滑入到位后凸台卡入基座侧面的凹位，就能限制夹锁的滑动行程，避免使用过程中从滑槽内脱出。外形上整体做了圆角过渡，没有尖锐的棱角，在手持操作的场景下不会划伤操作人员，按压位的弧形曲面贴合指腹的弧度，按压时受力均匀，不需要施加过大的按压力就能完成解锁，针对不同的使用场景，咬合齿的数量可以根据需要锁合的间隙调整，当前结构的三齿设计可以适配0.

　　5到2毫米的装配间隙公差，降低了配对零件的加工精度要求，就算配对的盖板存在轻微的形变，也能保证至少有一个齿完全卡入锁位，不会出现锁合失效的情况。在材料选择上，这类结构一般选用POM或者PA66加玻纤的材质，POM的自润滑性好，在滑槽内滑动时阻力小，反复开合的磨损量低，PA66加玻纤的抗冲击性能更好，适合在有轻微振动的设备上使用，两种材料都具备足够的弹性形变能力，悬臂部分在设计形变范围内反复弯折不会出现塑性变形，正常使用场景下开合寿命能达到万次以上。实际选型时需要注意配对安装面的厚度，夹锁前端的咬合深度是3.2毫米，如果安装面的壁厚超过这个数值，会出现咬合不到位的情况，锁合后容易松脱，如果壁厚过薄，可以在安装面背面加贴薄橡胶垫，

　　既可以消除装配间隙，还能起到一定的缓冲减振作用，避免设备运行时的振动导致夹锁出现异响。另外它的整体宽度只有18毫米，安装时占用的空间很小，在空间紧凑的小型设备内部也能布置，不需要预留太大的操作空间，手指能伸到按压位就能完成操作，很多小型检测仪器的电池舱盖、传感器防护盖、线束固定卡扣上都能看到这类结构的应用，相比金属锁扣它的重量更轻，不会额外增加设备的整体重量，也不存在生锈腐蚀的问题，在潮湿或者有轻微腐蚀的环境下也能正常使用。设计建模时需要重点关注悬臂梁的应力分布，在根部位置做R0.8的圆角过渡，避免应力集中导致断裂，导向筋的高度做1.5毫米，和滑槽的配合间隙留0.1毫米，既保证滑动顺畅，又不会出现过大的旷量，咬合齿的止退面角度要保证在88到90度之间，如果角度过大容易出现自行脱锁，角度过小则解锁时需要的按压力过大，操作手感变差。
