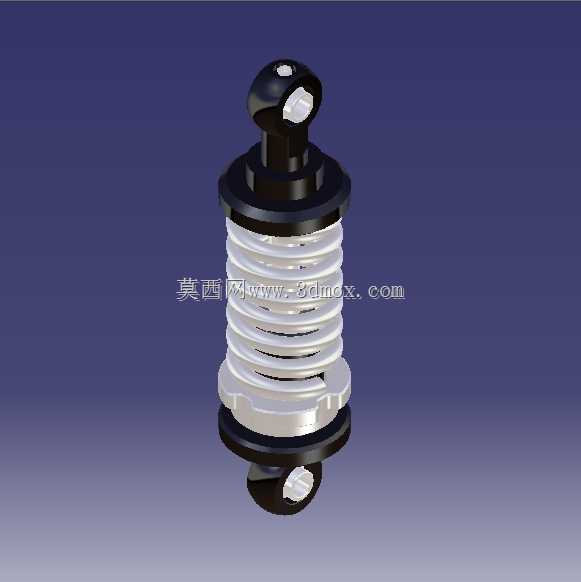

钢铝材质单作用弹簧减震缓冲构件

　　日常做非标设备选型和结构校核时，这类单作用弹簧减震构件的应用场景其实覆盖得非常广，小到小型动力设备的机脚隔振，大到轻型代步车辆的行走机构缓冲，甚至部分工业输送线的端部缓冲工位，都能见到同结构原理的构件身影。它的核心作用是承接单向传递的冲击载荷，通过弹簧的压缩形变把瞬时的刚性冲击转化为平缓的弹性释能过程，避免冲击载荷直接传递到设备主体结构上，造成连接螺栓松动、壳体焊缝开裂或者内部精密元器件移位损坏。

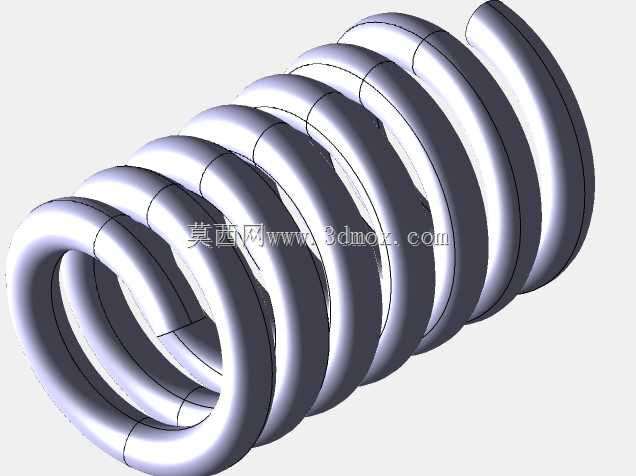

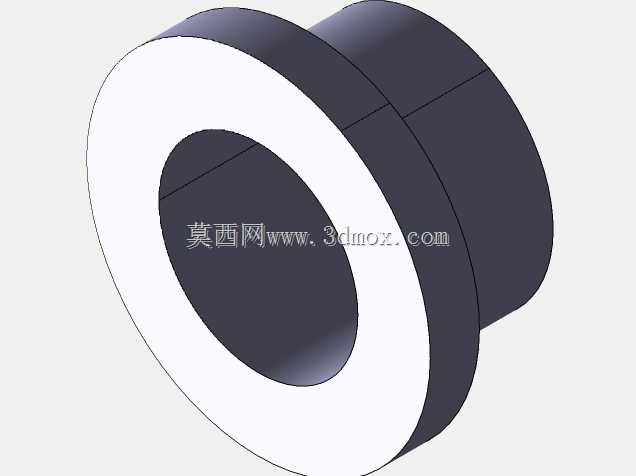

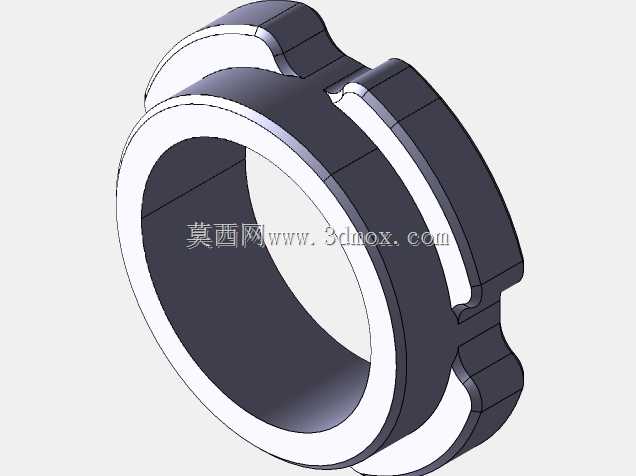

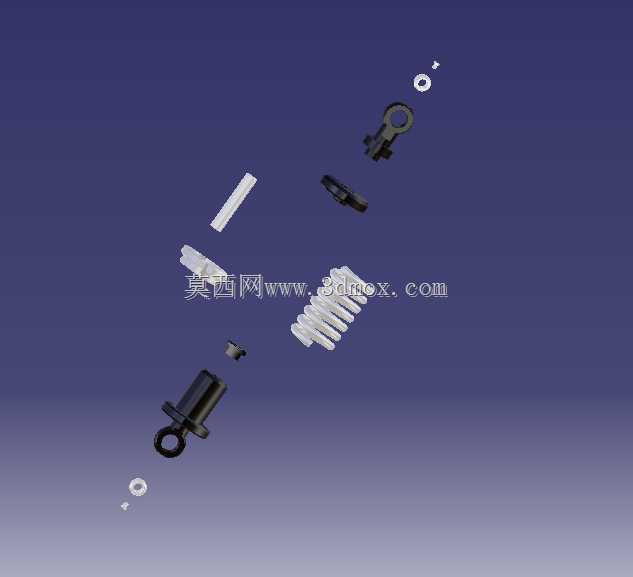

　　从结构设计逻辑来看，这款构件采用钢铝组合的材料搭配是非常务实的选择，螺旋弹簧部分采用弹簧钢材质，保证足够的弹性极限和疲劳寿命，能够承受数万次的反复压缩循环而不出现塑性变形，上下端的安装座和导向结构采用铝合金材质，在保证结构强度满足安装受力要求的前提下，尽可能降低构件自身的重量，减少安装位置的额外载荷负担，同时铝合金的加工性能更好，能够更方便地加工出精准的安装孔位和导向配合面，降低后期装配的适配难度。

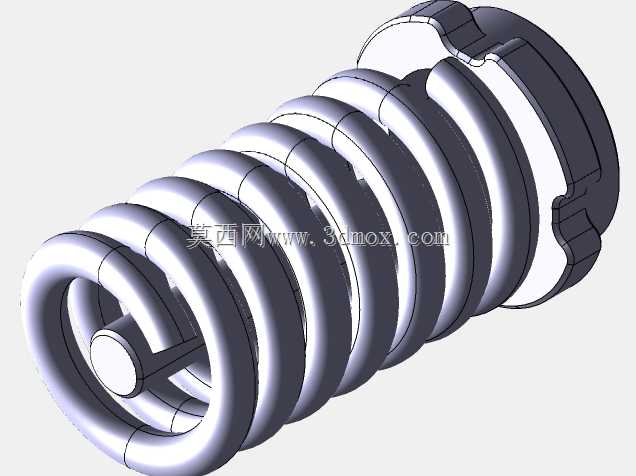

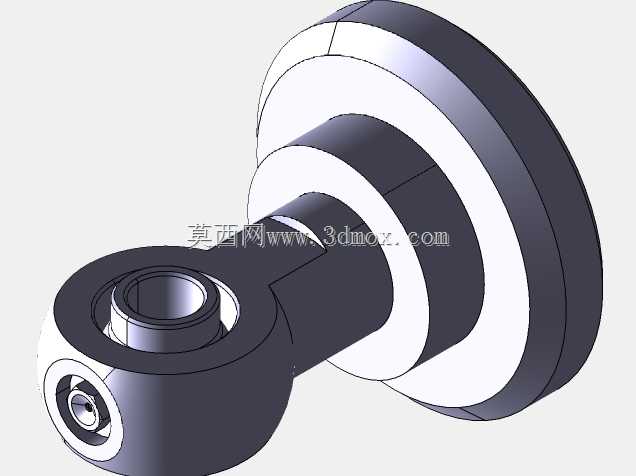

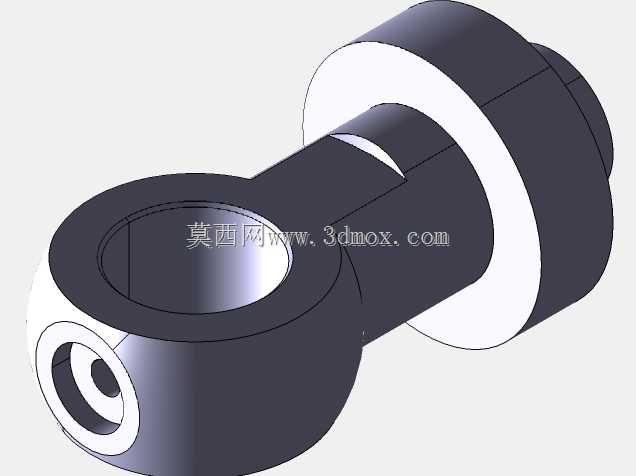

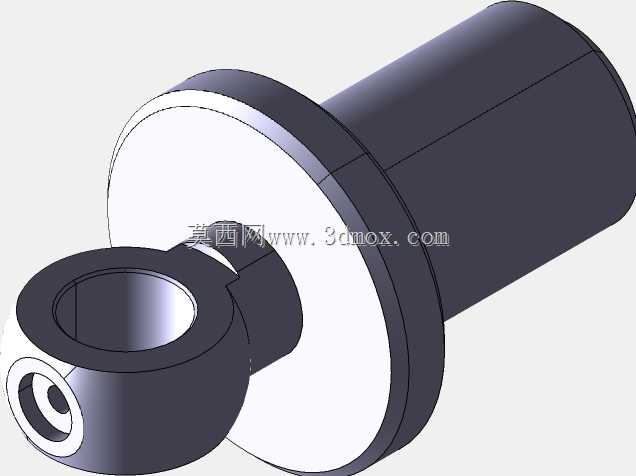

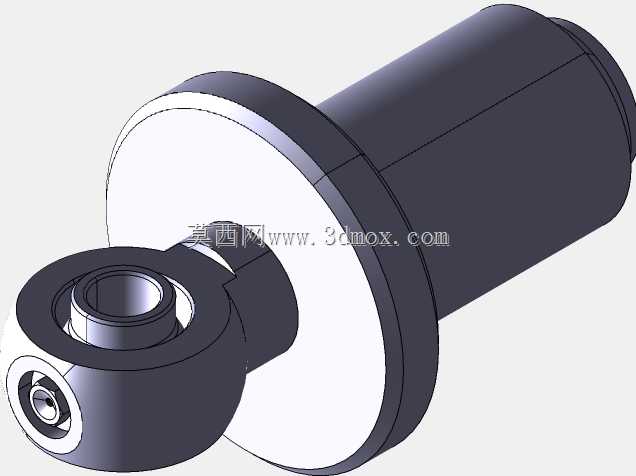

　　整个构件的导向结构设计很有讲究，上下端的导向柱与弹簧内圈保留了合理的配合间隙，既不会因为间隙过大导致弹簧压缩过程中出现偏摆、卡滞的问题，也不会因为间隙过小造成加工精度要求过高、装配时出现别劲的情况。上下两端的安装吊耳采用了通孔式设计，能够适配销轴连接的安装方式，这种连接方式的优势在于允许安装端存在小角度的摆动，当冲击载荷存在微小的角度偏差时，连接结构可以自行适配角度，不会在构件内部产生额外的弯曲应力，有效延长构件的实际使用寿命。

　　做安装边界校核的时候需要注意，这类单作用减震构件仅能承受轴向的压缩载荷，不能承受径向的剪切力或者轴向的拉伸载荷，安装时必须保证冲击载荷的传递方向与构件的轴向完全重合，上下安装面的平行度公差需要控制在合理范围内，避免弹簧压缩时出现单侧贴磨的情况。选型时需要根据实际承载的静载荷和冲击动载荷计算弹簧的刚度，保证设备正常运行时弹簧的预压缩量处于合理区间，既不会因为刚度过小导致设备运行时出现过度晃动，也不会因为刚度过大导致减震缓冲效果不足，无法有效过滤冲击振动。

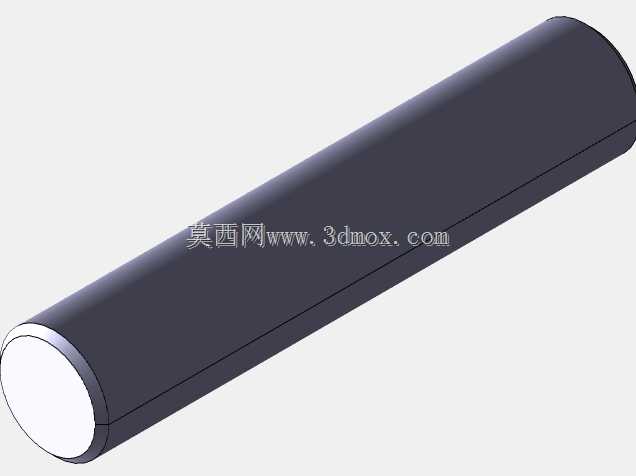

　　从外形尺寸的适配角度来说，这类构件的径向尺寸主要由弹簧的中径和上下安装座的外径决定，安装时需要预留足够的径向空间，避免弹簧压缩过程中外圈与周边结构发生剐蹭，轴向尺寸需要考虑弹簧完全压并时的总长度，预留足够的压缩行程余量，防止出现冲击载荷过大时弹簧被完全压并、丧失缓冲能力的情况。上下端的销轴安装孔需要匹配对应直径的销轴，装配时需要在销轴表面涂抹适量的润滑脂，减少铰接位置的磨损，长期运行过程中需要定期检查弹簧表面是否存在锈蚀、裂纹或者塑性变形的情况，及时更换失效的构件，避免出现设备运行故障。

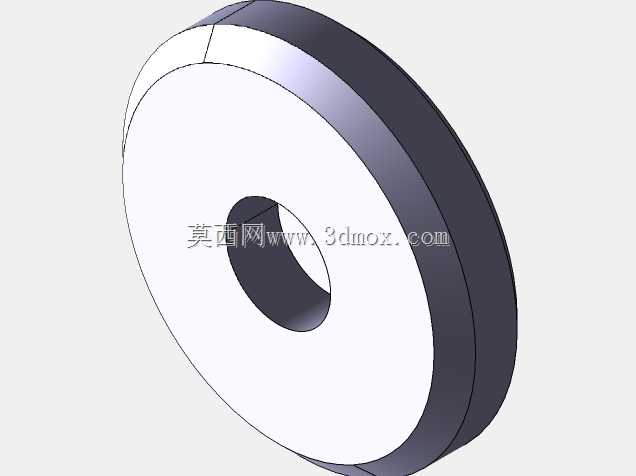

　　很多刚入行的结构设计人员在选用这类减震构件时，容易忽略弹簧的疲劳寿命校核，只按照静载荷选对应的刚度，实际上在存在频繁冲击的工况下，弹簧的疲劳强度才是决定构件使用寿命的核心指标，需要根据冲击的频率和最大载荷幅值，校核弹簧的循环寿命是否满足设备的大修周期要求，避免设备运行过程中出现弹簧断裂的恶性故障。另外钢铝结合的位置需要注意电偶腐蚀的问题，在潮湿或者有腐蚀介质的应用场景下，需要在钢铝接触面增加绝缘垫片，避免两种金属直接接触产生电化学腐蚀，影响连接结构的强度。
