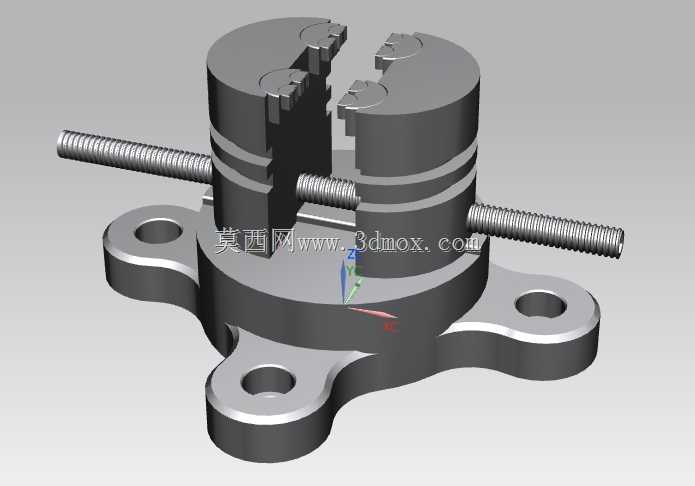

丝杠驱动自定心四耳安装通用夹具结构

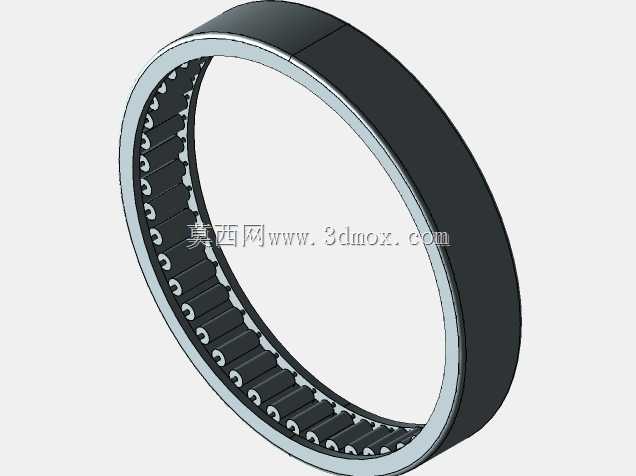

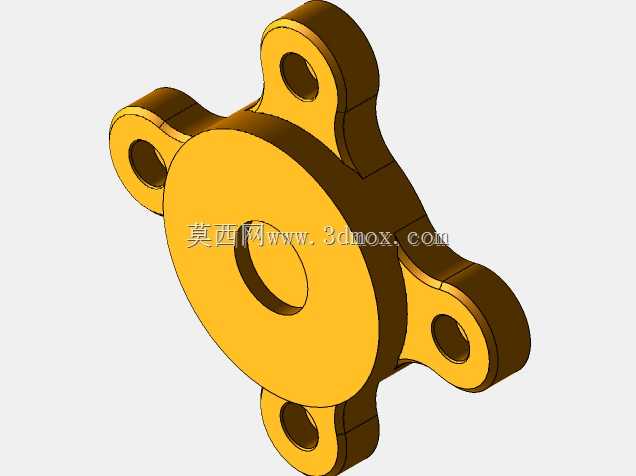

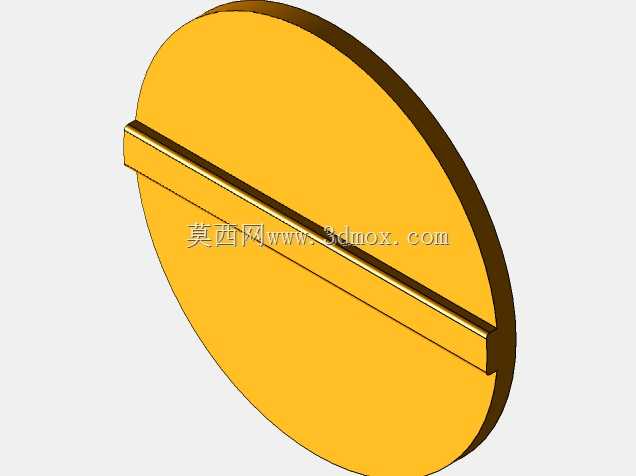

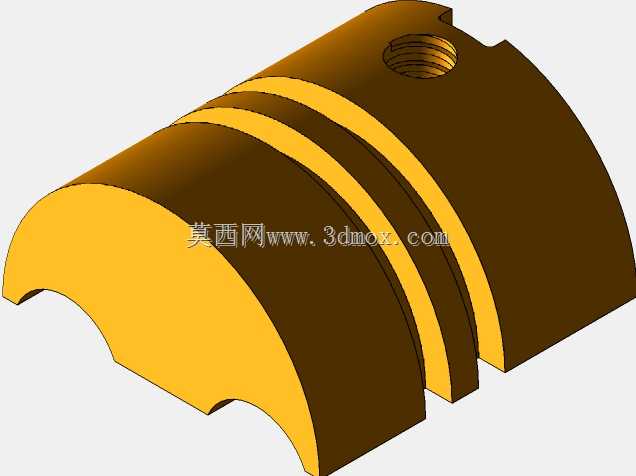

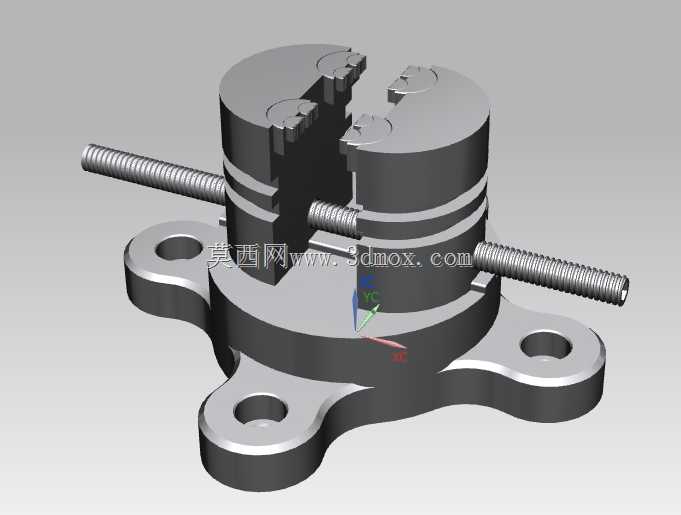

　　在中小批量零件的铣削、钻削、轻度磨削工序中，这类丝杠驱动的通用夹具能覆盖绝大多数轴类、套类、小型异形块类零件的装夹需求，相比专用夹具无需针对单一零件定制夹具体，能大幅缩短生产准备周期，适配多品种小批量的柔性加工场景，在普通铣床、台钻、轻型磨床的工位上十分常见。夹具底部采用四耳带安装孔的法兰式结构，四个安装耳沿底座圆周均匀分布，每个耳片上开设贯通的光孔，可通过内六角螺栓直接固定在机床工作台的T型槽上，安装时无需额外制作过渡连接板，底座下表面做全平面精磨处理，与工作台面贴合后能保证整体装夹的垂直度与位置稳定性，避免加工过程中出现夹具偏移。夹具体的核心夹紧单元采用对开式双夹块结构，两个夹块的相对面开设多阶不同半径的弧形卡口，

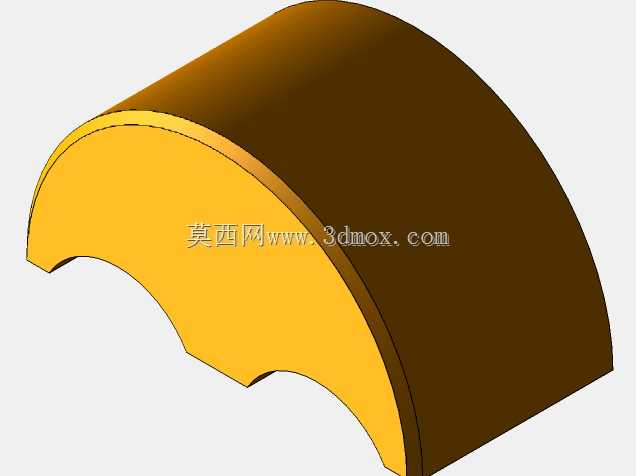

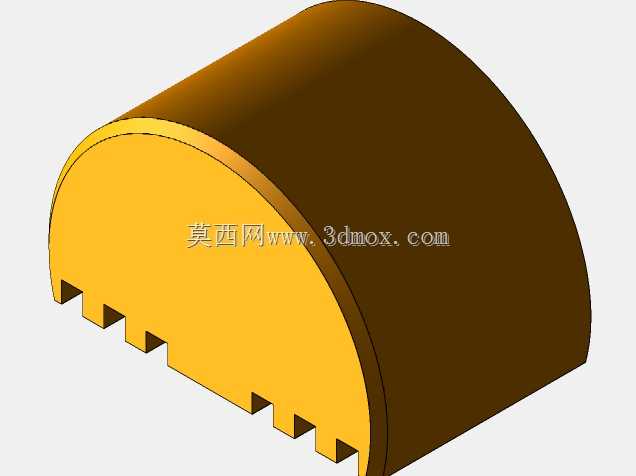

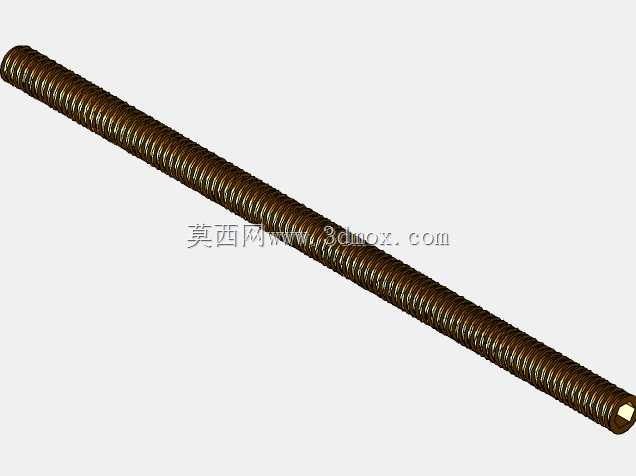

　　可适配不同直径的圆柱类零件，夹块的卡口边缘做小倒角处理，既方便零件快速放入定位，也能避免装夹时锐边刮伤零件表面。驱动部分采用三根对称布置的传动丝杠，其中水平方向贯穿夹块的两根丝杠负责带动两个夹块同步对向移动，实现自定心夹紧动作，丝杠采用梯形螺纹传动，具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，侧向外伸的丝杠端头为方头结构，可配套标准M12内六角扳手或者呆扳手进行拧紧操作，无需定制专用扳手，车间常规工具即可完成装夹操作。夹具体内部与丝杠配合的位置镶嵌有铜质导套，能降低丝杠往复移动时的磨损，延长夹具的整体使用寿命，夹块与底座的配合面采用燕尾槽导向结构，保证夹块移动时的直线度，

　　避免夹紧过程中出现夹块偏斜导致零件装夹定位失准的问题。设计过程中优先考虑了装夹的通用性，夹块的卡口可以根据常见加工零件的直径范围做模块化更换，不需要更换整个夹具体就能覆盖更大尺寸范围的零件装夹，夹块的夹紧行程通过丝杠的有效螺纹长度控制，预留了足够的行程余量，避免夹紧到极限位置时出现丝杠顶死的情况。夹具的整体高度控制在适配普通机床刀具行程的范围内，不会因为夹具过高导致刀具伸出长度过长影响加工刚性，底座的中心位置预留有排屑缺口，加工产生的切屑可以顺着缺口直接落到工作台的排屑槽内，不会在夹具体内部堆积影响夹块的正常移动。日常使用中，定期给丝杠螺纹和导向燕尾槽涂抹润滑脂就能保证动作顺畅，不需要复杂的维护保养，相比三爪卡盘这类夹具，

　　该结构的夹块更换成本更低，针对特殊截面的零件只需要加工对应卡口的夹块就能快速适配，在维修车间、工具车间、小批量加工班组的实用性极强，既可以用于机加工工序的零件装夹，也能用于部件装配过程中的零件固定，避免装配时零件晃动影响装配精度。夹具体的所有受力部件均采用调质钢材加工，关键配合面做淬火处理提升耐磨性，保证长期反复装夹后依然能保持足够的定位精度，安装耳的厚度经过强度校核，在满负荷夹紧力下不会出现变形，保证夹具与工作台连接的可靠性。
