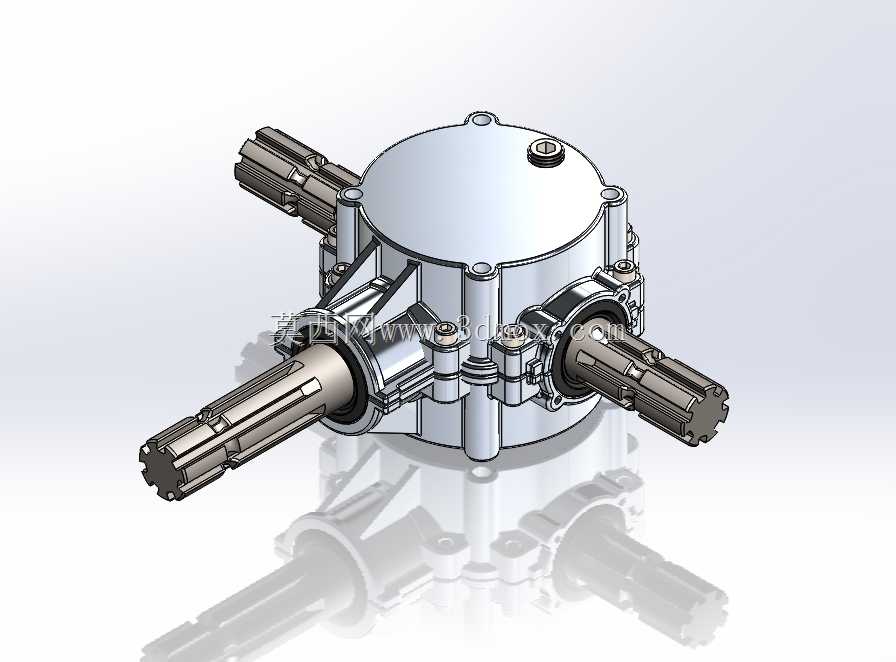

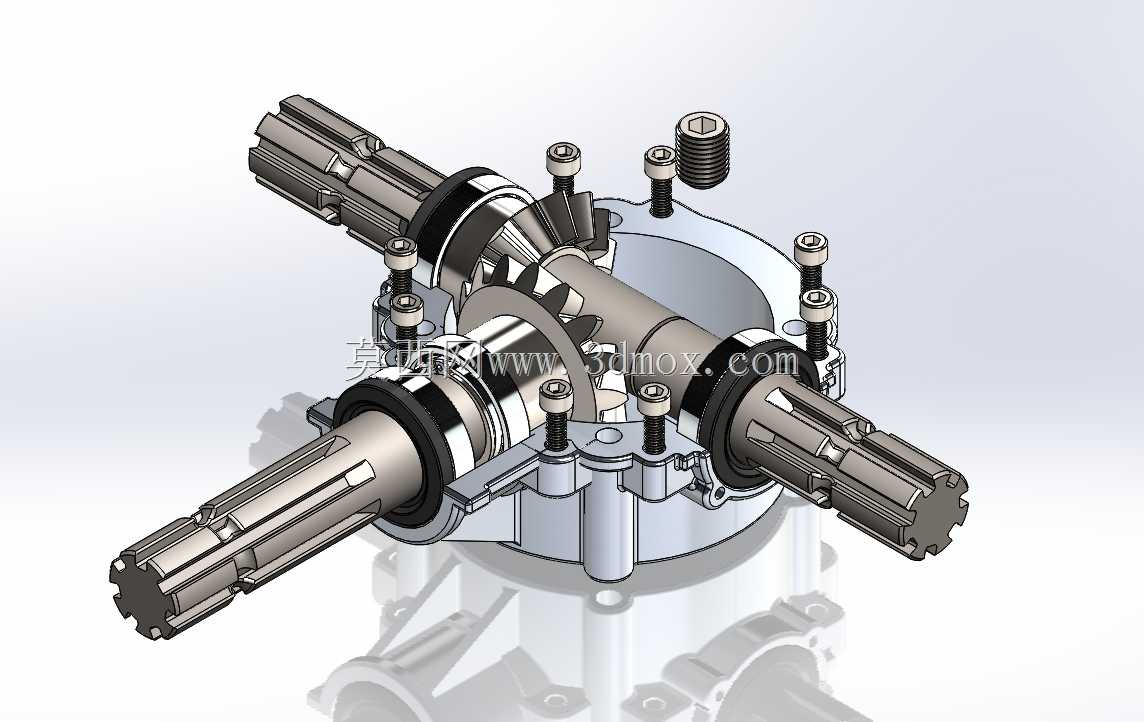

三输出轴直角传动齿轮箱结构设计

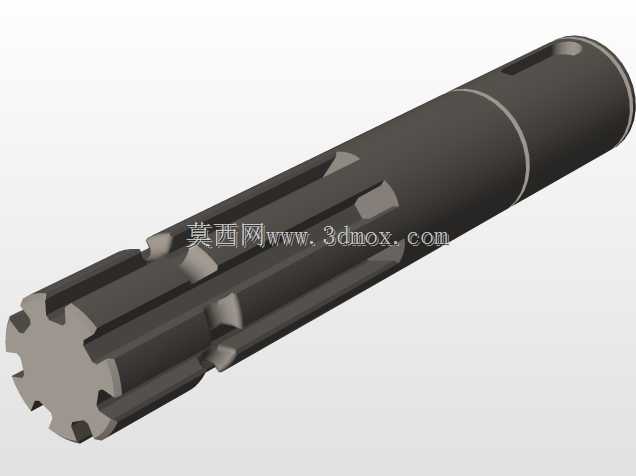

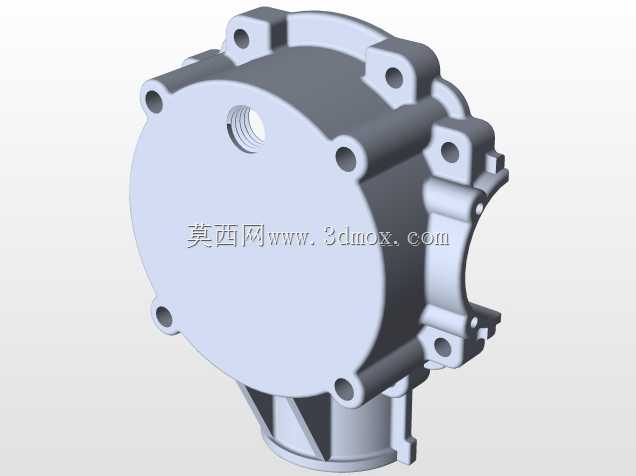

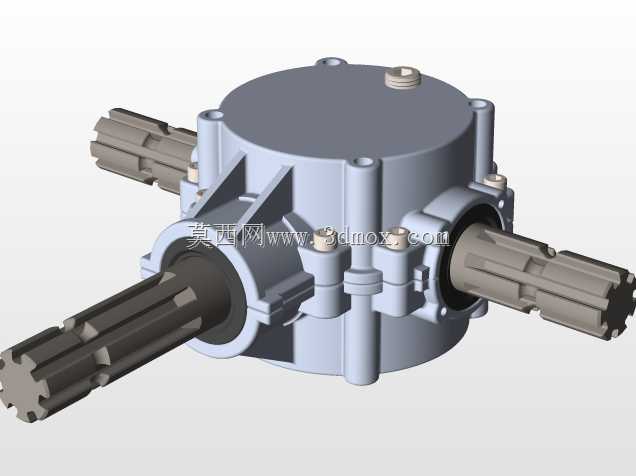

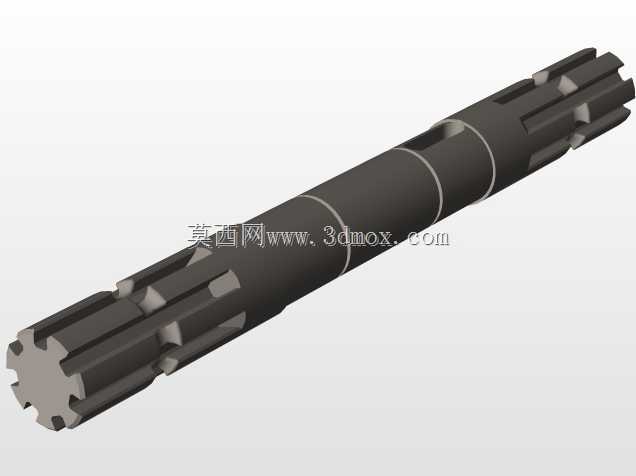

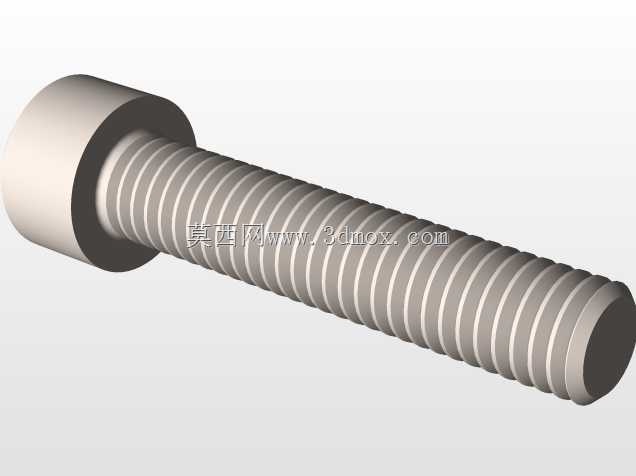

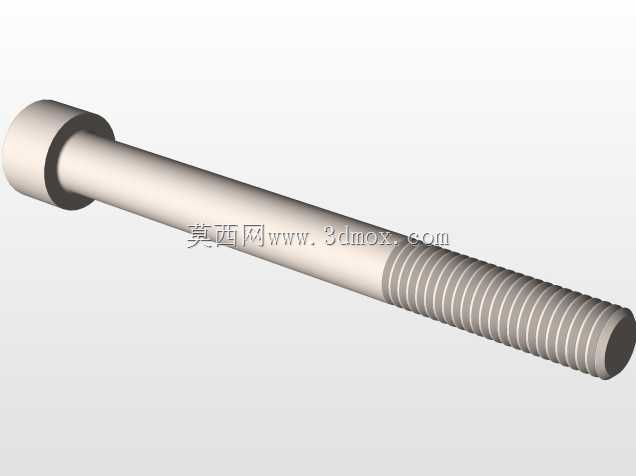

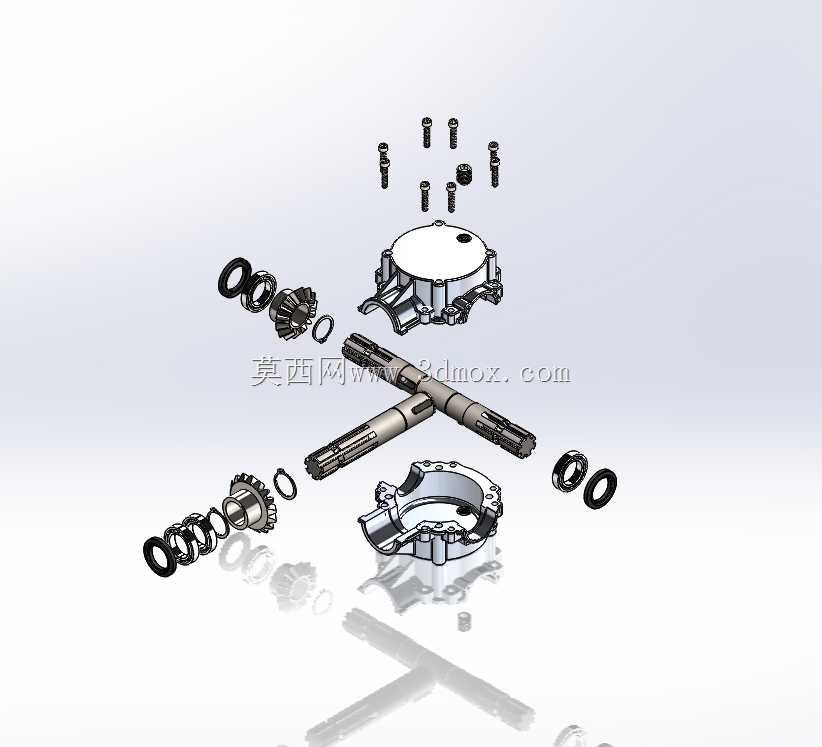

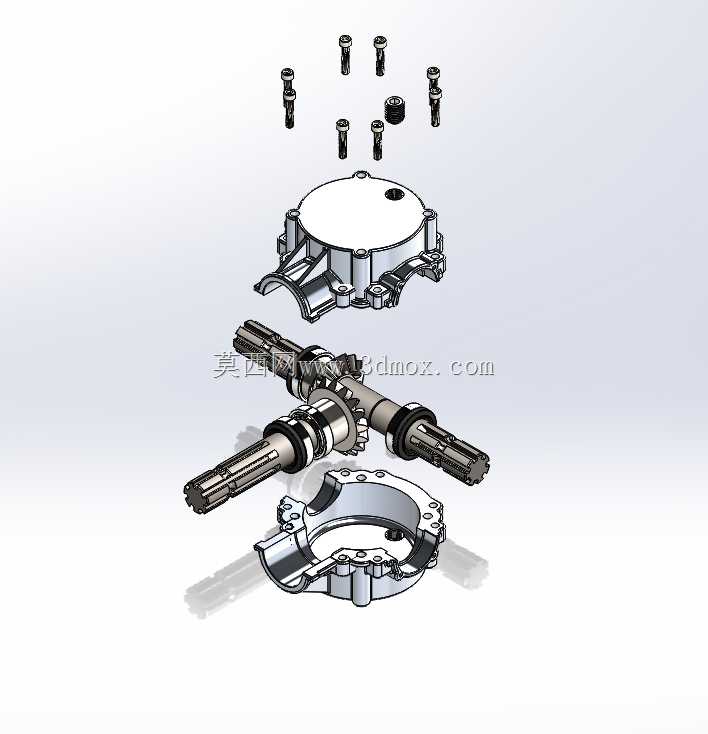

　　这类三输出轴的直角传动齿轮箱，常被应用在中小型农业作业机具、园林管理设备以及小型特种作业车辆的动力传输系统中，核心作用是将单路输入的动力按照固定传动比拆分至三个相互垂直布置的输出端，实现单动力源驱动多组执行机构同步作业的需求，比如在果园割草机、多旋耕头微耕机、山地作业的小型植保设备上，这类结构可以省去多套独立动力单元的布置空间，降低整机自重与制造成本。从结构设计逻辑来看，整个箱体采用上下对合的剖分式壳体结构，壳体结合面布置有均匀分布的紧固螺栓孔，既能够保证齿轮啮合腔的密封性能，避免润滑脂在作业过程中出现泄漏，也能在后期维护时快速开盖检查齿轮啮合状态、更换磨损件，不需要完全拆解整机的安装固定结构。三个输出轴均采用花键轴结构，

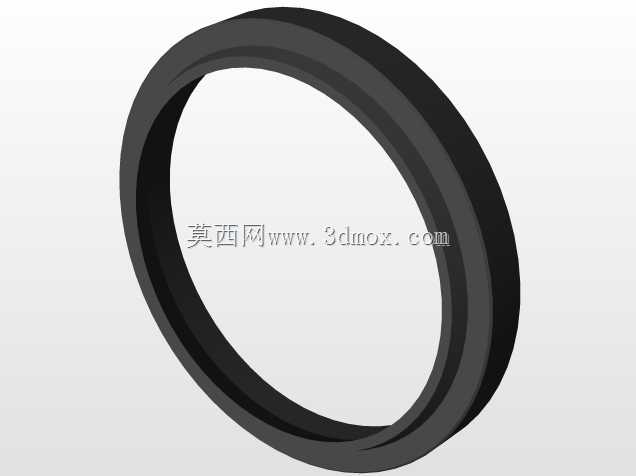

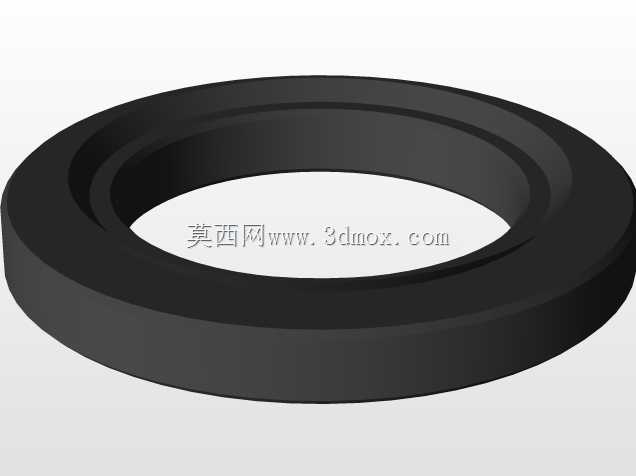

　　花键的齿形经过参数匹配，能够和配套的执行机构连接套实现无间隙配合，相比普通平键连接，花键结构可以承受更大的交变扭矩，在田间作业遇到石块、硬土块带来的冲击载荷时，不会出现键槽崩裂、轴头扭断的故障。箱体顶部预留的注油螺塞，是专门用于定期补充齿轮润滑脂的接口，位置设计在箱体最高处，既可以避免作业过程中泥水飞溅堵塞注油口，也能在加注润滑脂时让油脂自然流入各个齿轮啮合点位，不需要刻意倾斜设备。在安装边界的设计上，三个输出轴的轴线处于同一平面且互成90度夹角，安装时可以直接通过箱体侧面的预留安装耳位固定在设备机架上，不需要额外设计转接支架，轴伸端的密封结构采用双唇口油封，能够在多尘、泥水飞溅的作业环境下，阻挡外界杂质进入齿轮腔，

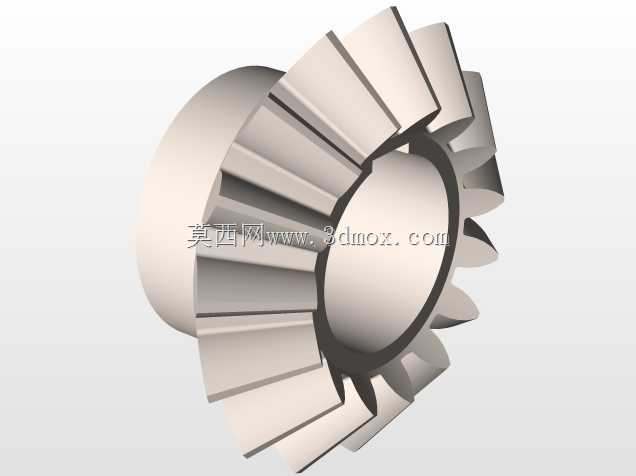

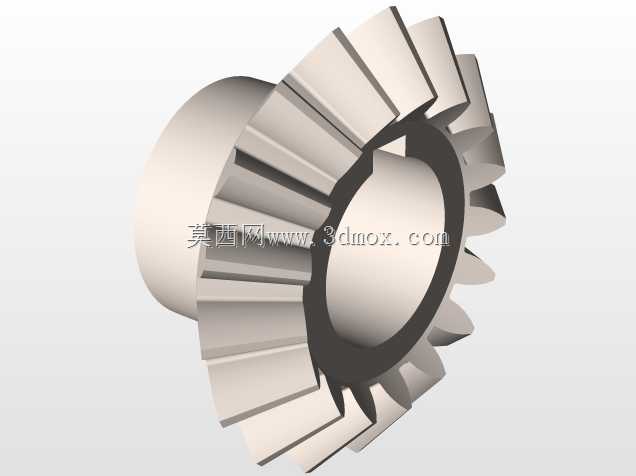

　　同时防止内部润滑脂渗出。设计这类传动结构时，首先要核算输入轴的额定输入扭矩，匹配对应模数的锥齿轮组，保证三个输出端的传动比一致，避免出现不同输出轴转速差导致的执行机构运动干涉；其次要考虑壳体的壁厚设计，在轴承安装位做局部加厚处理，承受齿轮啮合带来的径向载荷，避免长期作业后壳体出现变形导致齿轮啮合间隙变大、产生异响；轴伸长度的设计也经过实际作业场景验证，伸出长度既能够保证连接套的安装空间，也不会因为轴伸过长导致悬臂载荷过大，出现轴头弯曲变形的问题。这类传动结构的齿轮采用螺旋锥齿轮设计，相比直齿锥齿轮，啮合重合度更高，传动过程更平稳，在高速运转时的噪音更低，冲击载荷下的齿面接触应力更小，能够有效延长齿轮的使用寿命。

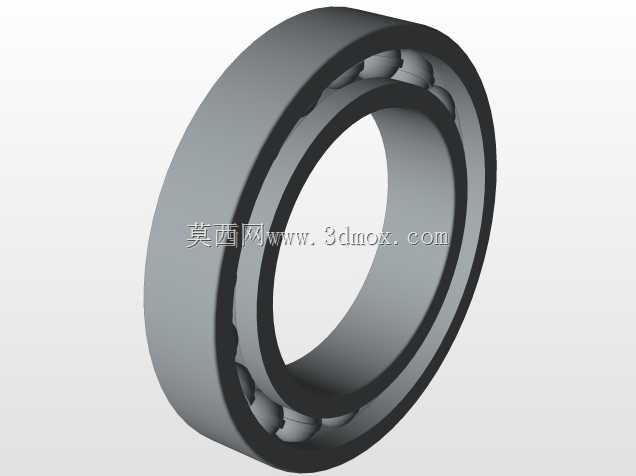

　　轴承选型上采用深沟球轴承与推力轴承组合的布置方式，深沟球轴承承受径向载荷，推力轴承承受齿轮啮合产生的轴向力，避免轴系在运转过程中出现窜动，保证齿轮啮合的齿侧间隙始终处于设计范围内。在实际选型适配时，需要注意三个输出轴的旋向匹配，确保动力传递过程中各个输出端的转向符合作业机构的运动要求，同时要核算整机的动力输入转速，避免转速超过齿轮的额定线速度，导致齿面过早出现磨损点蚀。
