带输送结构的注射成型设备三维设计

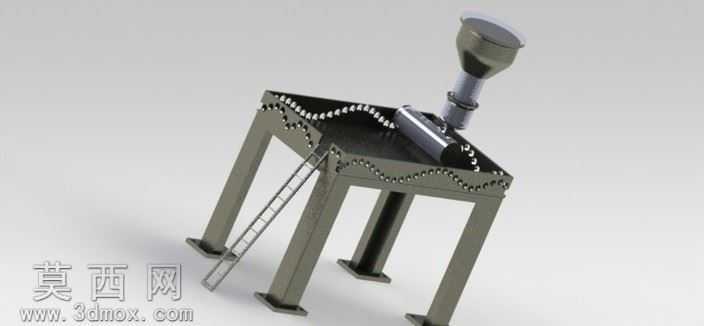

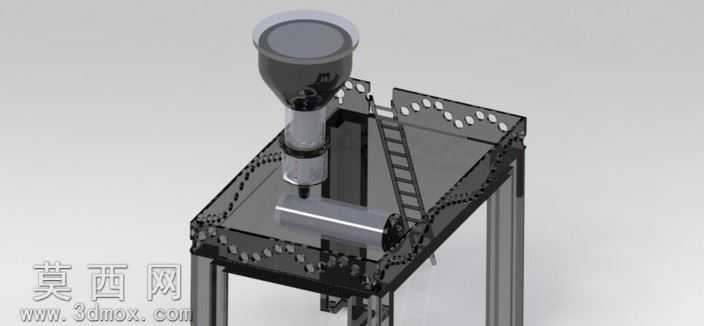

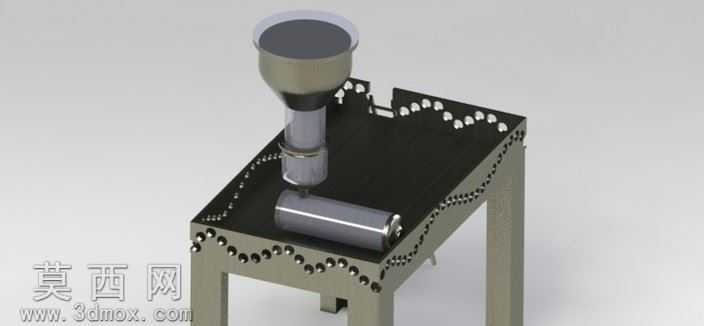

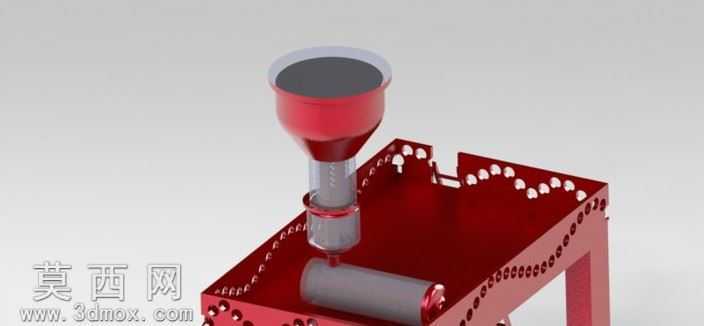

本模型采用三维参数化建模方式完成整体装配设计，首先从核心功能逻辑出发搭建整体框架：顶部设置锥状进料料斗，料斗下方衔接注射执行筒体，筒体内部预留螺杆推送与射胶的装配空间，筒体下端对应成型工位，工位下方衔接水平布置的输送辊组结构，整体承载采用方管焊接式机架设计，机架侧面设置爬梯结构用于设备上部的检修维护，机架台面边缘布置点状定位凸台用于防护栏或外围罩壳的安装固定。建模过程中对各部件的装配约束做了完整定义：料斗与注射筒体采用同轴心配合加端面贴合约束，保证进料路径与射胶路径的同轴度；输送辊组的辊轴与机架轴承位采用同轴配合，预留辊轴转动的自由度；爬梯与机架侧面采用面贴合加螺栓孔位对齐约束，还原真实设备的安装逻辑。材质渲染阶段针对不同部件做了区分设置：机架方管采用哑光黑色金属材质，模拟喷涂后的碳钢机架质感；料斗与注射筒体采用半透明磨砂工程塑料搭配亮面金属内衬材质，既可以展示内部的推送结构轮廓，也还原了料斗的耐磨材质特性；输送辊采用亮面镀铬金属材质，体现辊面的光滑耐磨属性；爬梯采用防滑金属踏板材质，踏板表面添加凹凸纹理增强真实感。设计思路上围绕注射成型后的工件输送需求做了结构整合，将注射工位与加速度输送结构做了一体化布局，搭配三轧辊结构实现成型后工件的平稳承接与快速输送，避免工件成型后停滞在工位影响连续生产；机架采用四立柱支撑结构，保证上部注射部件工作时的整体稳定性，台面下方预留了驱动电机、传动组件的安装空间，可后续拓展添加动力传输的相关细节；整体模型的各零部件均做了独立建模，可单独拆解用于工程图导出或运动仿真添加，各配合面均预留了合理的装配间隙，符合实际机械设计的公差要求，既可以作为注射成型配套输送设备的方案展示模型，也可以作为相关设备结构设计的参考模板，用于同类设备的改型设计与结构验证。
