立式热处理烤箱分庭输送设备结构设计

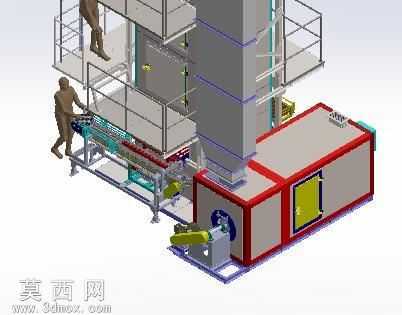

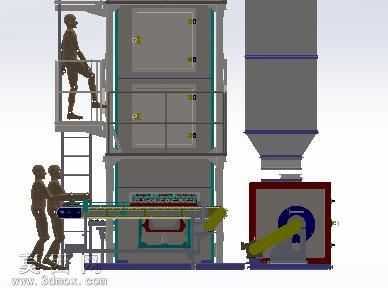

本模型为立式热处理烤箱分庭配套输送系统的三维设计成果，整体采用SolidWorks完成全参数化建模，通过装配体层级划分清晰区分主体炉体、输送机构、操作平台、防护结构等功能模块，各部件配合关系完整，可直接用于结构干涉校验与方案评审。建模过程中对炉体框架采用方管焊接结构的特征还原，外覆钣金护板做了折弯、包边的细节处理，炉门部分还原了铰链、锁紧卡扣的实际结构，热风循环接口处做了法兰连接的细节建模，保证结构还原度符合工业设备设计的实际要求。输送部分采用垂直斗-链滚筒输送机结构，建模时还原了滚筒排布、链轮传动、机架支撑的完整结构，配套的加载输送机与气动推送机构做了运动副的约束预留，可直接用于后续运动仿真验证，气动推杆的安装座、导向结构均按照实际安装尺寸建模，保证与输送线的对接精度。操作平台部分还原了护栏、踏步、操作工位的人机尺寸设计，配套的人体模型用于校验操作空间的合理性，人孔门处按照热风导流的设计思路做了气流通道的结构预留，当前模型为未完成状态，暂未搭载控制器相关结构，可作为热处理生产线前段进料工位的设计参考。渲染阶段采用工业设备常用的金属哑光、钣金喷塑材质区分不同部件，炉体框架采用深灰色金属材质，护板采用米白色喷塑材质，防护栏采用银白铝合金材质，输送线滚筒采用镀锌金属材质，通过材质区分清晰展现各部件的功能属性，整体结构布局紧凑，兼顾热处理工艺的空间需求与人工操作的安全距离，进料端的推送机构可实现工件的自动上料对接，垂直输送结构可将工件精准送入烤箱分庭内部完成热处理工序，各支撑脚均做了可调脚杯的结构设计，可适配现场安装的地面找平需求，管线排布预留了对应的走线槽位置，方便后续电气、气路部件的装配。
