内螺纹连接手动黄铜球阀结构设计

　　这款手动球阀主要应用在民用给排水、小型工业液压回路、低压气动输送、暖通空调水系统等场景中，承担管路介质通断控制的核心作用，日常工况下可快速截断或导通管路内的水、低压气体、轻质油品等无强腐蚀性介质，相比闸阀、截止阀，它的开关行程更短，仅需将手柄旋转90度即可完成全开或全关动作，操作时的力矩需求更小，日常巡检操作无需借助额外工具，徒手即可完成状态切换。从结构设计逻辑来看，这款产品采用浮动式球芯结构，球芯两侧配置聚四氟乙烯密封阀座，当手柄带动阀杆转动时，球芯的通孔与管路通道对齐即为全开状态，此时介质流通阻力极小，流道几乎无额外压损，当球芯通孔垂直于管路通道时，介质压力会将球芯压向出口侧阀座，实现可靠密封，

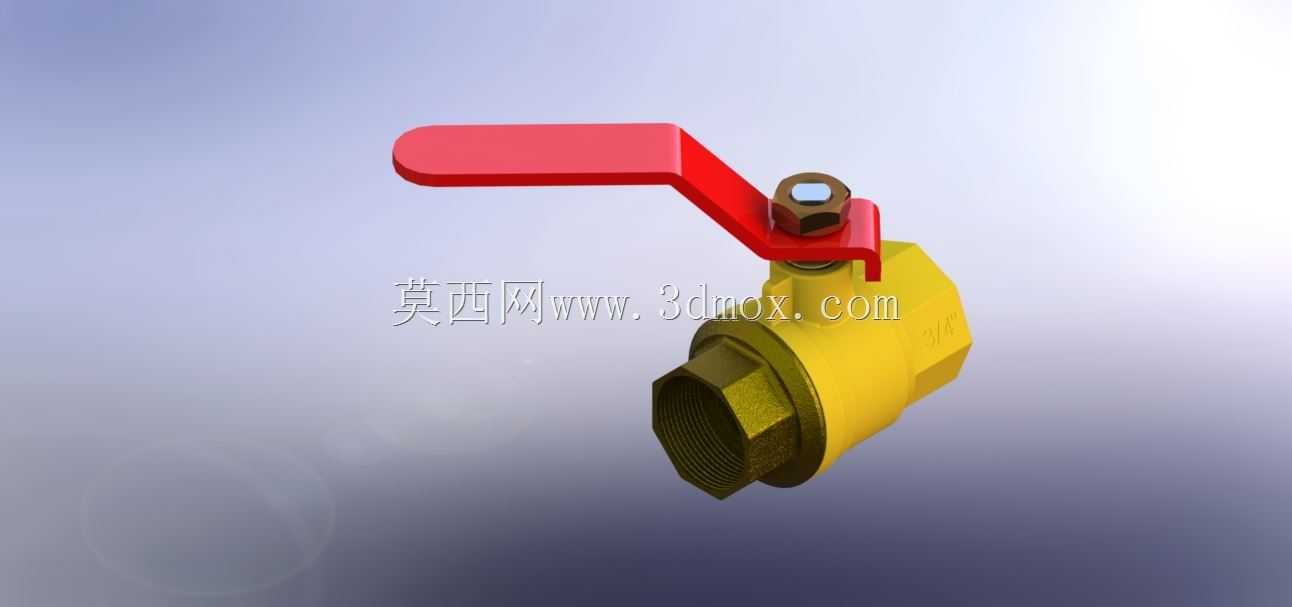

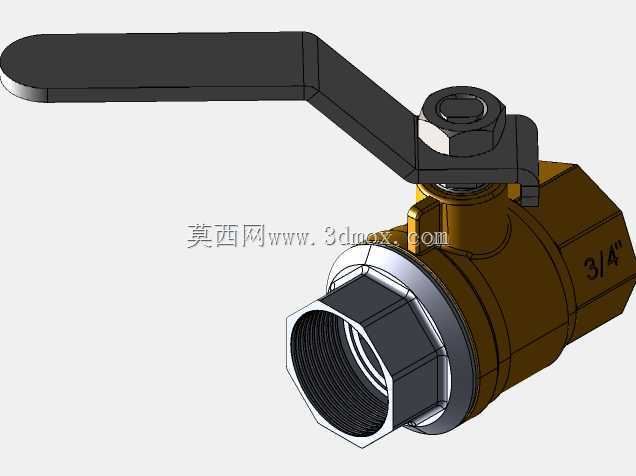

　　这种结构在低压工况下的密封表现十分稳定，加工装配难度也低于固定球球阀，更适配小通径低压管路的成本与性能需求。外形与安装边界方面，阀体采用锻造黄铜一体成型，两端为标准内螺纹连接接口，可直接与同规格外螺纹钢管、紫铜管、PPR转接头配合安装，无需额外焊接或法兰配对，安装时仅需预留扳手操作空间即可，阀体整体为紧凑六角外形，方便安装时用管钳夹持固定，不会出现打滑损伤阀体表面的问题。顶部的红色冲压钢板手柄做了加长杠杆设计，开关时的力臂更长，即使阀座存在轻微老化卡滞，也能轻松完成开关动作，手柄与阀杆之间采用扁方配合加螺母锁紧的结构，长期使用不会出现手柄打滑空转的问题，阀杆处设置了填料密封结构，可在阀门带压状态下实现阀杆部位的动密封，

　　避免介质从阀杆配合间隙渗漏。在建模过程中，需要重点关注球芯与阀座的配合公差，球芯的球面粗糙度需要达到Ra0.8以下才能保证密封可靠性，阀杆与阀体的配合间隙需要控制在0.05-0.1mm之间，既要保证转动灵活无卡滞，又要避免间隙过大导致密封填料挤出失效，两端内螺纹的同轴度需要控制在0.1mm以内，避免安装后出现管路别劲、密封面受力不均导致渗漏的问题。这类小通径球阀在实际选型时，需要注意公称压力与介质温度的匹配，黄铜材质的阀体在常温下可承受1.6MPa的工作压力，当介质温度超过120摄氏度时，需要适当降低工作压力限值，避免阀体强度下降出现泄漏风险。
