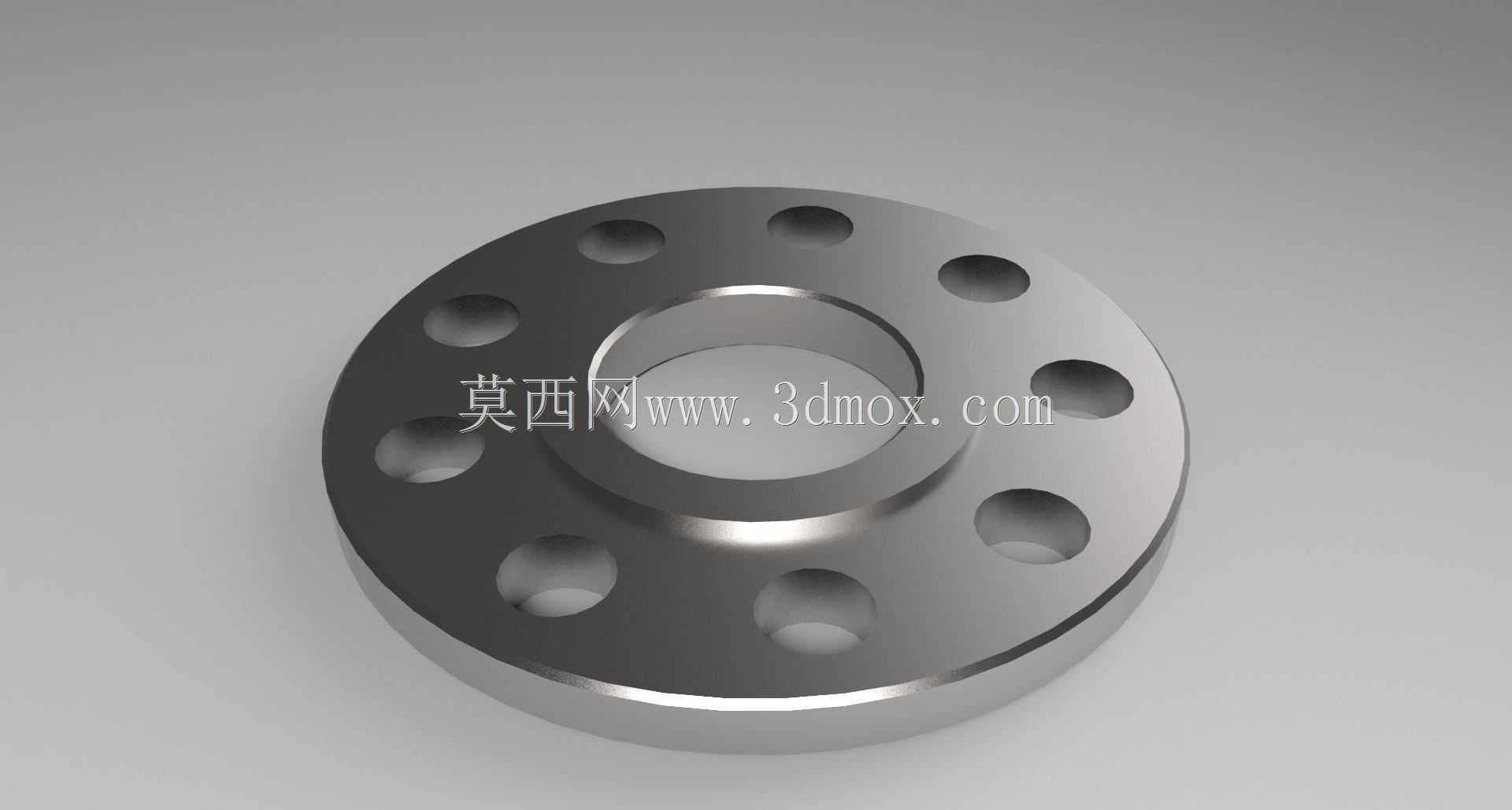

参数化规则驱动带孔凸台平行法兰结构

　　在化工流体输送、市政给排水、液压动力系统、风电塔筒管路连接等场景中，法兰作为管路与设备、管路与管路之间的核心静密封连接件，其结构合理性直接决定整套管路系统的承压稳定性与长期运行可靠性，常规法兰设计往往需要根据公称通径、压力等级反复调整螺栓孔分布、凸台高度、密封面宽度等参数，重复建模工作量大，参数调整时容易出现特征关联失效的问题，而这款基于规则关系搭建的平行法兰结构，正是针对这类重复设计痛点开发的参数化结构。从实际安装边界来看，这款法兰采用带单侧凸台的平行密封面结构，主体为圆盘式基体，中心开设贯通的介质流通孔，凸台与中心孔同轴设置，凸台高度根据常规管路对接的插入深度需求设定，既可以保证对接管路端部的定位精度，

　　也能避免平法兰对接时容易出现的管路同轴度偏差问题；圆盘基体上沿圆周方向均匀分布10个贯通的螺栓安装孔，孔位分布圆直径严格匹配对应压力等级下的螺栓排布规范，每个安装孔的孔径预留了常规螺栓安装的间隙余量，既方便现场穿装螺栓，也能抵消少量的安装错位误差，避免强行组对时产生的附加装配应力。密封面采用平行全平面结构，没有加工凸凹密封槽，适配非金属软垫片、缠绕垫片等多种常用密封垫片，适用于中低压工况下的管路连接场景，密封面的平面度公差控制在常规机械加工的合理范围内，保证垫片受压均匀，减少局部泄漏的风险。从设计逻辑层面，这款法兰的所有结构特征都通过参数规则做了关联绑定，当调整中心通径参数时，螺栓孔分布圆直径、法兰整体外径、凸台内外径、法兰基体厚度都会按照预设的工程规则同步更新，不需要逐个修改特征尺寸，也不会出现特征参考丢失的问题，比如当公称通径增大时，螺栓孔数量、孔径会自动匹配对应压力等级的规范要求，凸台高度也会根据通径对应的管壁厚度同步调整，完全符合常规法兰设计的工程逻辑，能大幅减少同系列不同规格法兰的重复建模时间。在实际工程应用中，这类带凸台的平行法兰常被用在泵组进出口、阀门两端连接、中型液压站管路对接等位置，相比无凸台的平法兰，单侧凸台结构可以在安装时快速实现管路与法兰的同轴定位，不需要反复调整对接位置，现场装配效率更高；均匀分布的螺栓孔可以保证法兰周向的压紧力均匀分布，避免因为局部压紧力不足导致的密封垫片失效，

　　也能减少螺栓长期受不均匀载荷出现的疲劳松动问题。从结构强度角度，法兰基体的厚度根据对应压力等级下的承压需求做了规则匹配，在螺栓预紧力和介质内压的共同作用下，法兰盘的变形量控制在密封允许的范围内，不会出现法兰翘曲导致的密封面泄漏；凸台与法兰基体采用圆角过渡连接，避免应力集中，减少长期承压工况下凸台根部出现裂纹的风险。在建模实现层面，这款结构的规则关系覆盖了从草图特征到实体特征的全链路，中心孔的草图与凸台草图做同轴约束，螺栓孔采用圆周阵列方式生成，阵列数量、阵列半径都与中心通径、法兰外径参数做了公式关联，密封面的加工余量、螺栓孔的倒角尺寸也都设置了随整体规格缩放的规则，不管是调整成大口径的管路用法兰，还是小通径的液压系统用法兰，

　　只需要修改核心驱动参数，整个模型就能自动更新为符合工程规范的结构，不需要设计人员重新绘制草图、重新添加特征约束，对于需要频繁出不同规格法兰图纸、做管路系统选型匹配的设计人员来说，能大幅降低重复劳动量。另外，这款法兰的平行密封面结构加工难度低，普通车削设备就能完成密封面和凸台的加工，螺栓孔可以通过钻床一次装夹完成圆周钻孔，不需要复杂的加工工序，制造成本更容易控制，适合批量生产应用。在安装适配性上，这款法兰的背面为全平面结构，可以直接贴合阀门、泵体的连接端面，不需要额外加工适配结构，螺栓孔的间隙设计也允许现场安装时有少量的角度调整余量，降低现场安装的对位难度，尤其适合管路安装空间受限、对位调整难度大的作业场景。
