带不可旋转闭合耦合器的方形法兰室结构

　　在深海探测装备、高压密闭管路系统以及特种流体输送场景中，法兰室作为腔体与外部管路对接的核心承压构件，其连接可靠性直接决定整套系统的运行安全。本次涉及的方形法兰室搭配不可旋转闭合耦合器，主体采用钢制材料加工成型，区别于常规圆形法兰的对称布局，方形法兰的安装孔位采用四边等距排布设计，能够适配安装空间受限、对接面为矩形基座的特殊工况，比如水下机器人的耐压舱对接节点、密闭实验舱的侧壁接口位置，这类场景往往无法提供圆形法兰所需的整周旋转操作空间，方形法兰的直线边定位特性可以让安装人员在受限空间内完成螺栓对位，无需转动整段腔体即可完成紧固作业。

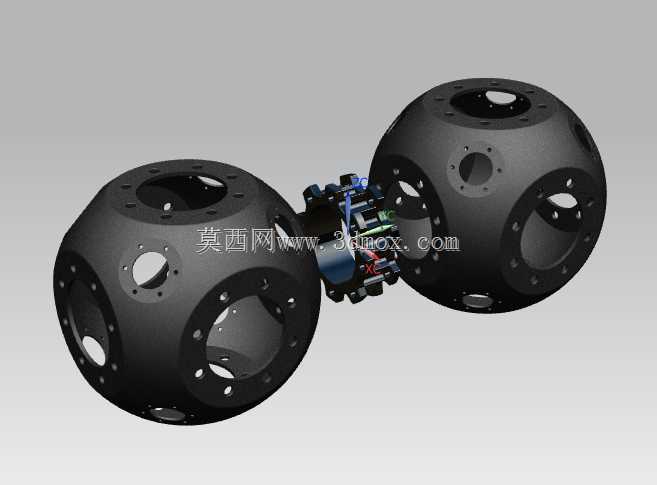

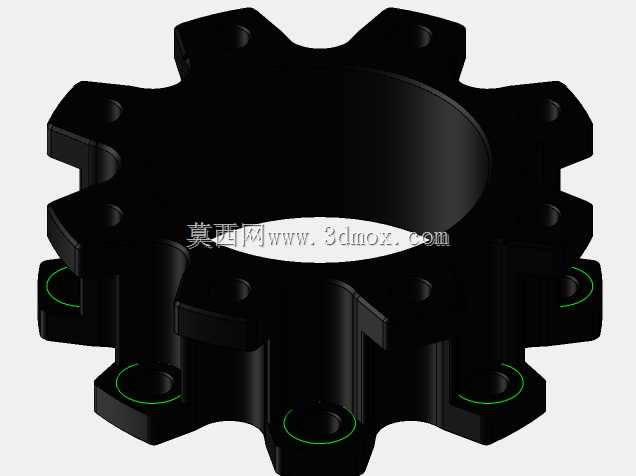

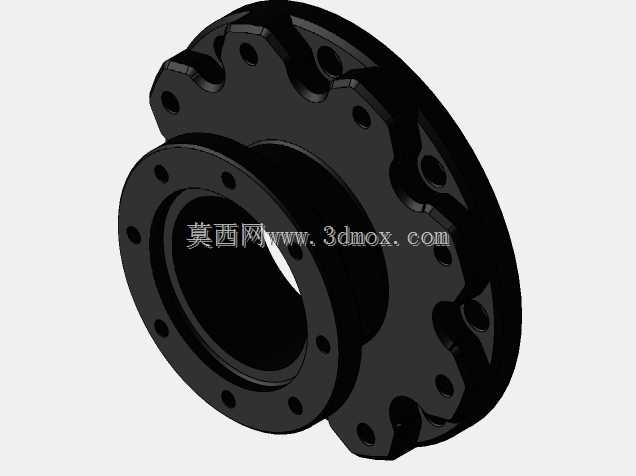

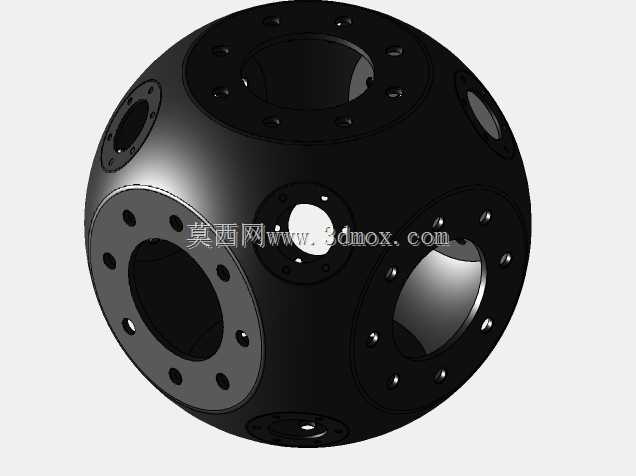

　　从结构功能来看，两端的球形腔体并非规则整球结构，腔体表面分布多组不同通径的法兰接口，除了中间对接耦合器的主接口外，其余接口可分别接入传感器管线、泄压支路、取样管路等不同功能组件，球形腔体的承压优势在于曲面结构能够均匀分散内部高压流体带来的壁面应力，相比柱形腔体不存在应力集中的直角棱边，在同等壁厚条件下可承受更高的内部压力，适合高压、高腐蚀的流体输送环境。中间配置的不可旋转闭合耦合器，核心作用是实现两段球形法兰室的刚性对接，同时限制对接后的周向转动自由度，避免两端腔体在外部管线拖拽、设备运行振动的工况下出现相对转动，防止接口处的密封件因反复扭转出现磨损泄漏。这类耦合器的对接端面采用凹凸止口定位结构，对接时止口先嵌入配合完成径向定位，随后周向的卡扣结构自动锁合，无需额外旋转锁紧动作，对接到位后耦合器内部的密封胶圈会被均匀压缩，形成可靠的静密封面，能够承受最高数十兆帕的内部压力，同时阻断外部杂质进入腔体内部。

　　在设计思路层面，这款法兰室的结构布局充分考虑了现场安装的操作便利性，所有法兰接口的密封面均采用凸面密封形式，加工时严格控制密封面的平面度与粗糙度，避免因密封面加工缺陷导致的泄漏问题。方形法兰的安装孔采用沉孔设计，螺栓紧固后螺栓头不会突出法兰表面，能够减少外部结构对螺栓的磕碰损伤，同时降低流体在法兰位置的流动阻力。球形腔体的壁厚经过有限元应力校核，在接口开孔位置做了局部加厚处理，抵消开孔带来的结构强度削弱，所有开孔的边缘均做圆角过渡，避免应力集中导致的腔体开裂风险。耦合器与法兰室的对接位置设置了防脱销孔，对接完成后可插入防脱销，进一步锁止耦合器的轴向自由度，即使在系统出现压力冲击、管路振动加剧的极端工况下，也不会出现耦合器脱开的故障。

　　从安装边界来看，方形法兰的外接轮廓尺寸适配常规矩形安装基座的螺孔布局，安装时无需对现有基座进行扩孔或改造，两段法兰室对接后的整体长度可根据实际管路布局需求调整耦合器的轴向补偿量，耦合器本身具备一定的轴向位移补偿能力，能够抵消加工、安装过程中产生的轴向尺寸误差，降低现场安装的对位精度要求。球形腔体上的各支路接口均采用统一标准的法兰规格，可与同通径的标准阀门、管路直接对接，无需额外制作转换接头。在实际应用中，这类带不可旋转闭合耦合器的方形法兰室常被用于深海科考设备的耐压舱段连接、高压化工反应釜的支路扩展、地下密闭输送管线的节点对接等场景，其不可旋转的特性能保证对接后各支路接口的朝向固定，方便后续外接管线的排布与维护，钢制的基体材料经过表面防腐处理后，可在海水、酸碱流体等腐蚀环境中长期稳定工作，无需频繁更换密封构件或进行结构维护。
