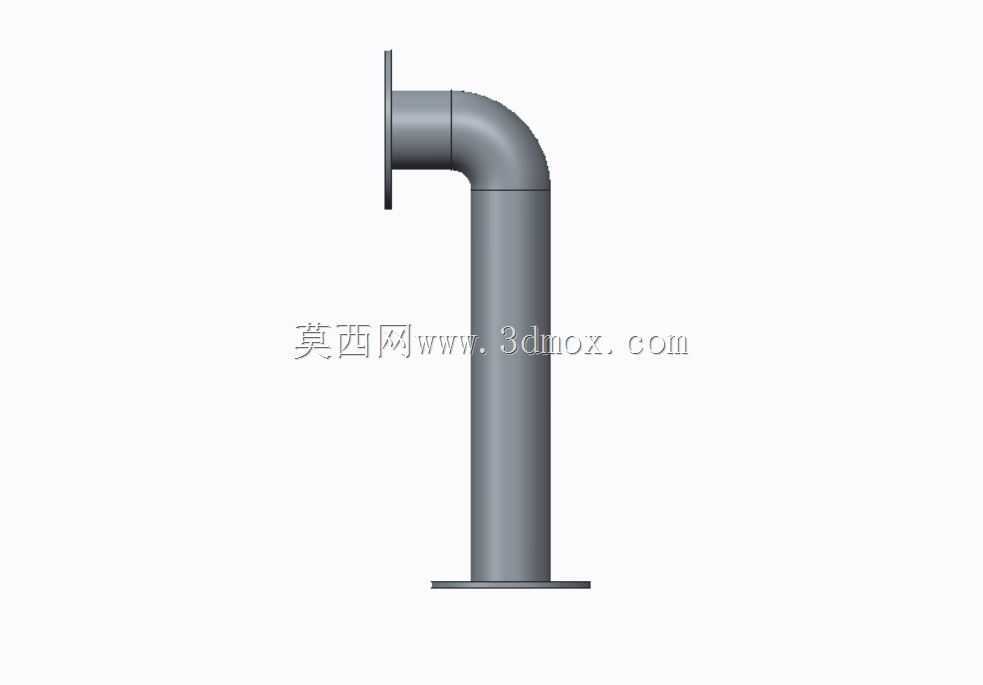

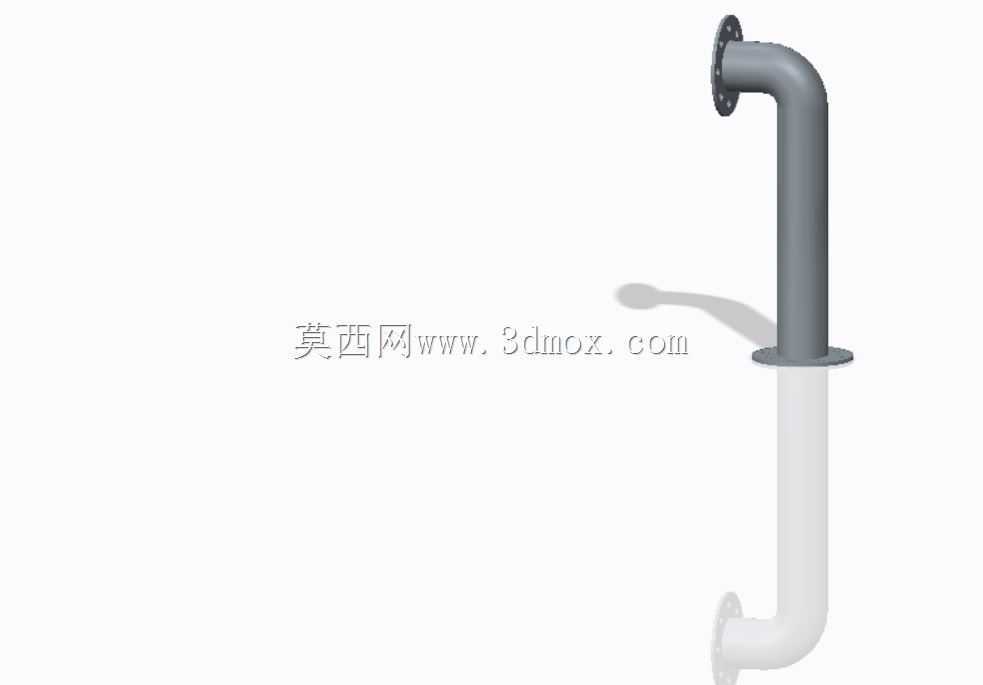

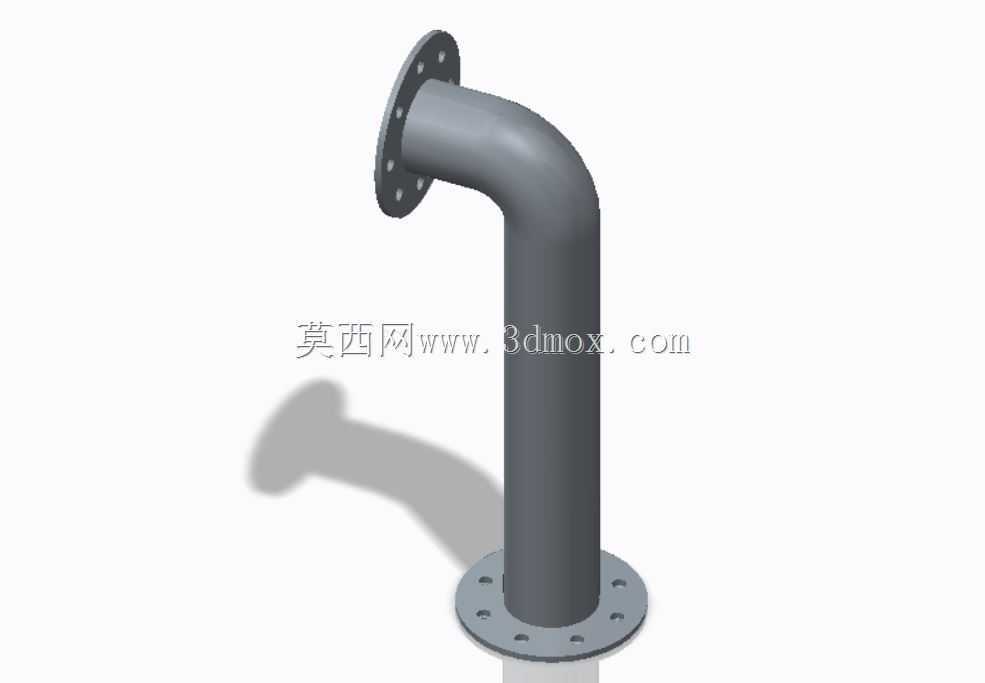

90度弯管带法兰连接结构

　　在工业管路系统的布设场景中，带法兰的90度弯管是改变管路走向同时保障连接密封性的核心部件，常见于化工流体输送、市政给排水、暖通空调循环、工业设备液压管路等场景，既承担管路转向的导流作用，也通过两端的法兰结构为管路提供可靠的刚性连接支撑。这类弯管法兰的设计首先要匹配对应管路的公称通径，两端法兰的螺栓孔分布需严格遵循对应压力等级的法兰标准，确保安装时能与同规格的管道法兰、设备接口法兰精准对位，避免出现孔位错位导致的密封失效问题。弯段的曲率半径设计需要兼顾流体阻力与安装空间，曲率过小会增大流体流经时的局部阻力，提升管路输送的能耗，还容易在弯段内侧形成流体冲刷磨损，缩短部件使用寿命；曲率过大则会占用更多安装空间，

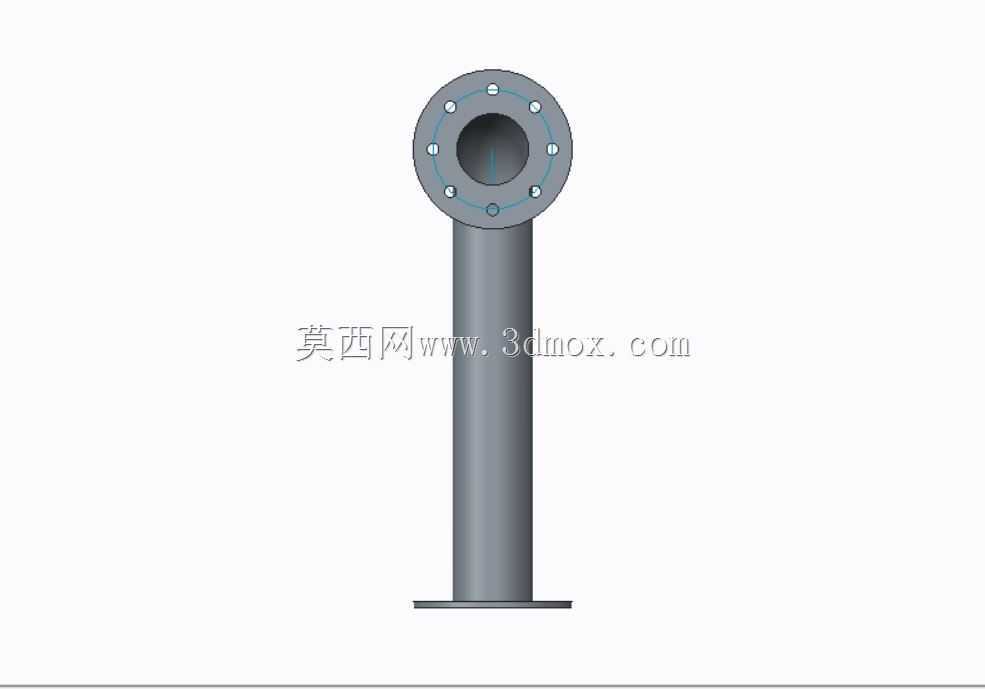

　　不利于紧凑布设的管路系统排布。从结构特性来看，两端的法兰盘与弯管段采用一体焊接或者整体成型的结构，法兰盘的密封面平整度有严格要求，安装时配合密封垫片即可实现管路的静密封，防止输送的流体出现泄漏。法兰盘上均匀分布的螺栓孔，在安装时通过对称紧固螺栓的方式，让法兰密封面受力均匀，避免局部应力过大导致垫片压溃或者法兰变形。在实际安装边界上，这类弯管法兰的垂直段与水平段长度需要匹配现场的管路间距，两端法兰的端面分别对应垂直与水平方向的连接接口，安装时不需要额外加工管路坡口，直接通过螺栓紧固即可完成连接，相比焊接式弯头，法兰连接的形式更便于后期管路的拆卸检修，不需要动用切割、焊接设备就能完成部件更换，大幅降低后期运维的工作量。设计建模过程中，

　　需要重点校核弯管段的壁厚是否满足对应输送压力的强度要求，法兰盘的厚度要能承受螺栓紧固时的压应力，避免法兰在长期受压下出现形变。同时弯管与法兰连接的过渡位置需要做圆弧过渡处理，减少应力集中现象，避免管路在长期带压运行、受到流体冲击或者温度形变影响时，在连接位置出现开裂泄漏的问题。对于输送含固体颗粒流体的管路场景，这类弯管的弯段外侧还可以根据需求做加厚处理，抵御固体颗粒长期冲刷带来的磨损，提升部件的整体使用寿命。在管路系统的应力计算中，这类弯管法兰还能吸收少量管路的热胀冷缩形变，降低管路长距离布设时的热应力积累，减少管路拉裂、接口泄漏的风险。
