户外货场用桁架式门式起重设备结构

　　这类桁架式门式起重设备，核心应用场景集中在露天货场、预制构件堆场、铁路货运站、港口散货堆场这类无厂房遮盖的室外作业区域，和车间内部使用的桥式起重机不同，它不需要依托厂房立柱架设运行轨道，自身的支腿结构直接支撑在地面铺设的纵向轨道上，作业覆盖范围不受厂房跨度限制，可根据货场的实际作业宽度调整主梁跨度，适配不同规模的堆场作业需求。从实际作业用途来看，这类设备主要承担重型货物的跨区域吊装转运，比如预制混凝土梁段的堆场移位、钢材型材的装卸堆垛、集装箱货件的短距离转运、大型设备组装过程中的部件吊装就位，相比汽车吊这类移动起重设备，它的作业位置固定在轨道覆盖范围内，吊装作业的稳定性更强，可长时间持续承担固定区域内的重复吊装任务，作业效率更高，

　　长期使用的运维成本也更低。从功能特性来看，这款设备采用桁架式主梁与支腿结构，和箱型梁结构的门式起重机相比，桁架结构的迎风面积更小，在室外大风环境下作业时受到的风载荷更低，结构自重更轻，对轨道基础的承载压力更小，同时桁架结构的杆件受力传递路径清晰，主要承受轴向拉压载荷，材料的力学性能可以得到充分发挥，在同等起重量与跨度参数下，整体耗材量比箱型梁结构低三成左右，尤其适合跨度较大的室外作业场景。设备的行走机构分为大车行走与小车行走两部分，大车行走机构安装在两侧支腿的底部，沿地面铺设的纵向轨道运行，负责覆盖作业区域的长度方向范围，起重小车沿主梁上的横向轨道运行，负责覆盖作业区域的宽度方向范围，

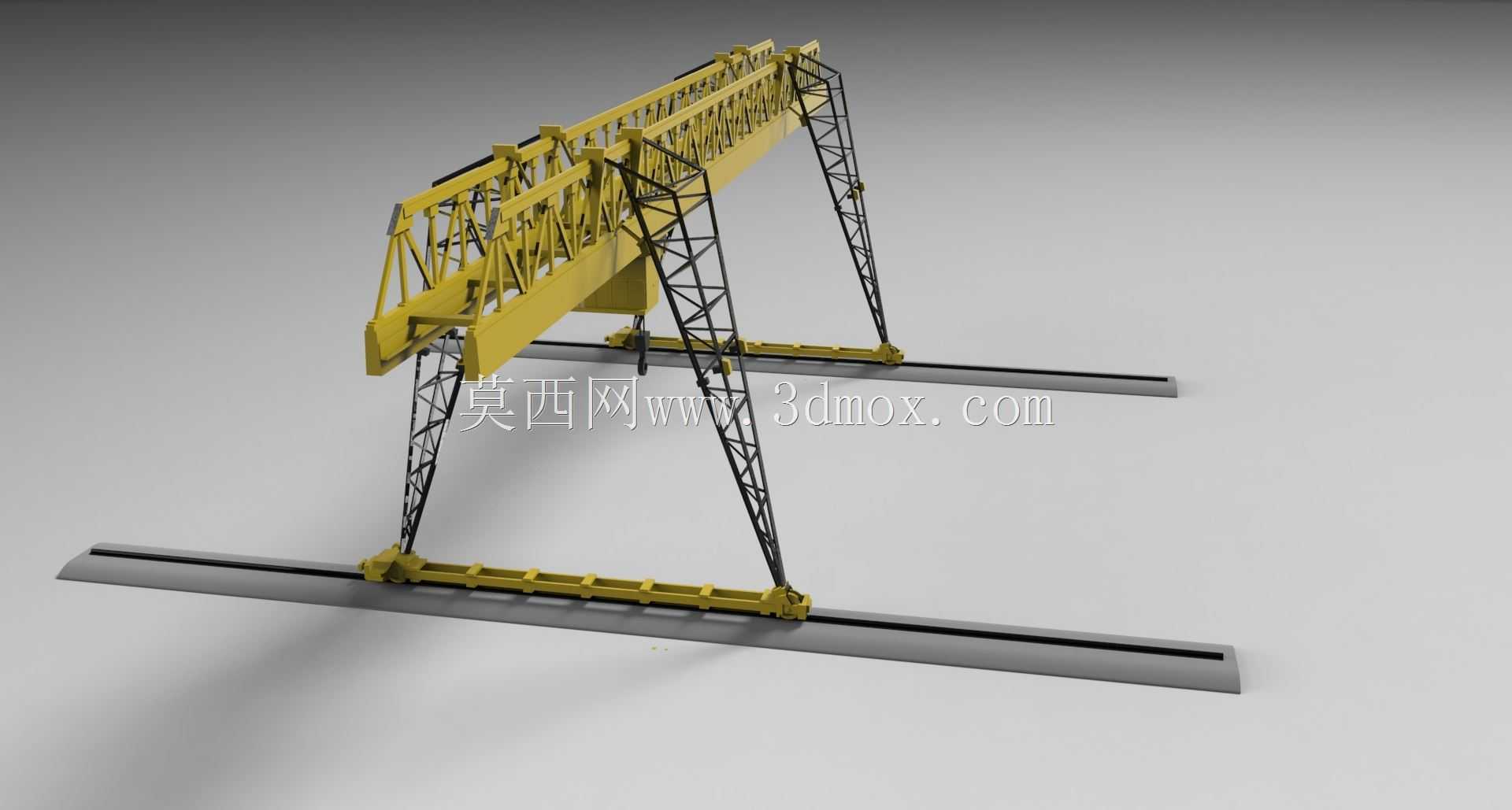

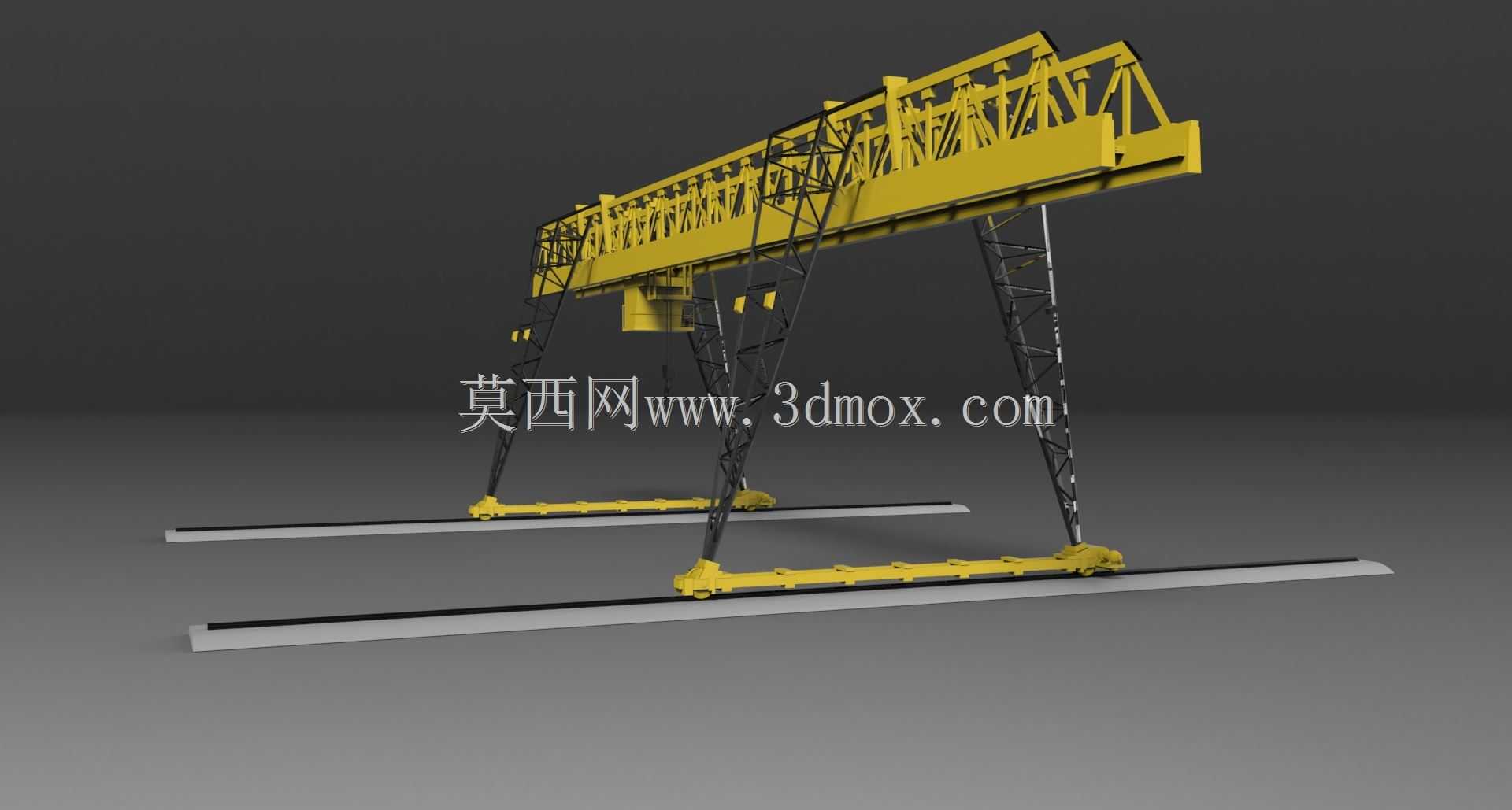

　　两者配合可实现轨道覆盖矩形区域内任意位置的货物吊装就位，部分配置了回转吊具的机型还可实现吊重的平面回转，适配不同摆放角度的货物吊装需求。从设计思路层面来看，这款模型的结构搭建完全遵循起重设备的载荷传递逻辑，主梁采用三角形截面的桁架构造，上下弦杆承担整体弯曲载荷，腹杆承担剪切载荷，所有杆件的连接节点均采用刚接设计，保证结构的整体刚度；支腿采用变截面桁架结构，从底部与行走梁连接位置到顶部与主梁连接位置，截面尺寸逐步收窄，既保证支腿的纵向与横向稳定性，又尽可能减少不必要的结构耗材；底部的行走梁采用箱型结构，承担支腿传递的集中载荷并均匀分布到两侧的行走轮组上，避免局部载荷过大对轨道造成损伤。关于外形尺寸与安装边界，

　　这类设备的跨度通常根据作业区域的宽度确定，常规货场使用的机型跨度在18米到35米之间，主梁顶部距离轨道面的起升高度根据作业需求确定，常规配置下的起升高度在9米到18米之间，可满足三层集装箱堆垛或者大型预制构件的吊装高度需求；安装时需要注意，轨道铺设的纵向坡度不能超过千分之一，两侧轨道的轨距偏差不能超过5毫米，轨道基础的承载能力需要匹配设备的最大轮压，避免长期作业后出现基础沉降导致轨道变形；设备运行区域的两侧需要预留不小于1米的安全检修通道，支腿外侧与货场堆垛的安全距离不能小于0.5米，防止设备运行过程中与堆垛货物发生刮碰；主梁的悬臂段长度通常为主梁跨度的四分之一左右，可覆盖轨道外侧的装卸作业区域，方便停靠在货场侧边的货运车辆直接装卸货物，减少二次转运的工作量。另外在结构细节上，这款设备的桁架杆件均采用等边角钢拼接，节点处采用节点板连接，建模时还原了实际结构中的杆件搭接关系，没有出现结构传力中断的问题，支腿与主梁的连接位置设置了加强斜撑，可承受大车启动制动时的纵向惯性载荷，避免连接位置出现应力集中；行走轮组采用双轮缘结构，可防止设备运行过程中出现脱轨风险，轮组上方设置了缓冲装置，当设备运行到轨道端部限位位置时可吸收碰撞能量，避免刚性碰撞对结构造成损伤。
