自制龙门式移动起重作业门架结构

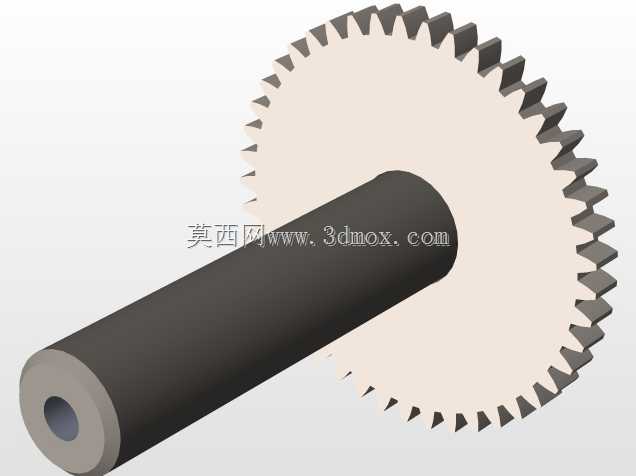

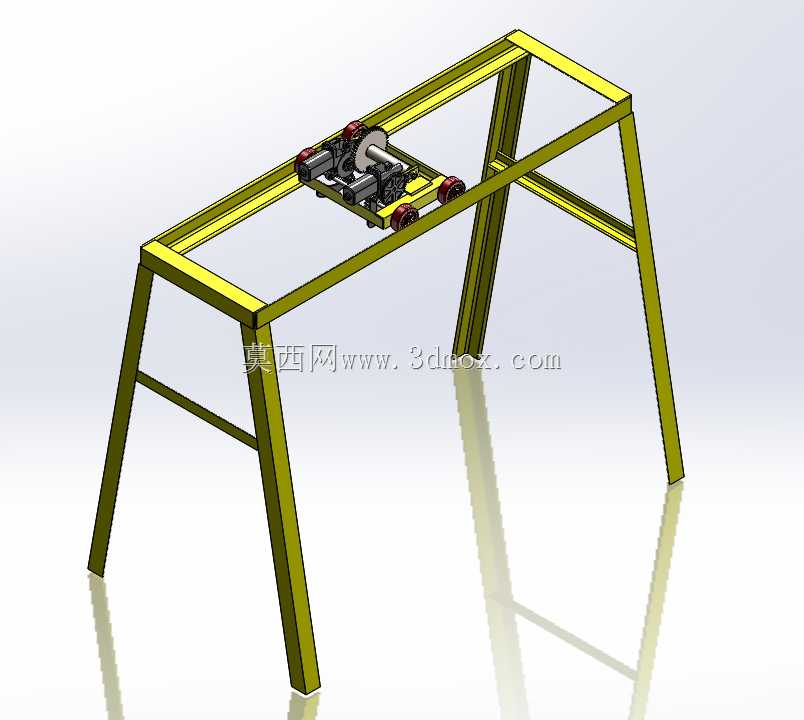

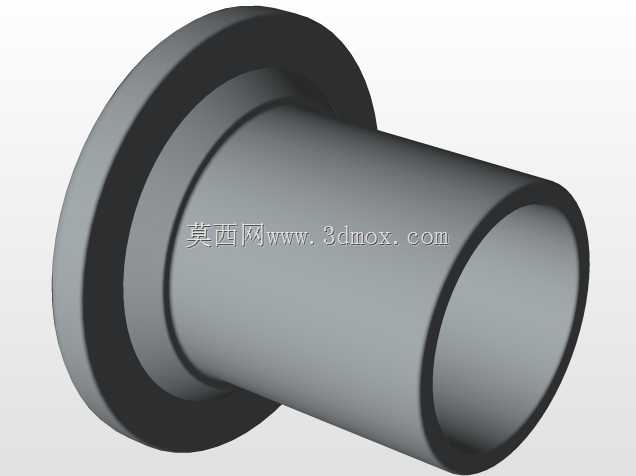

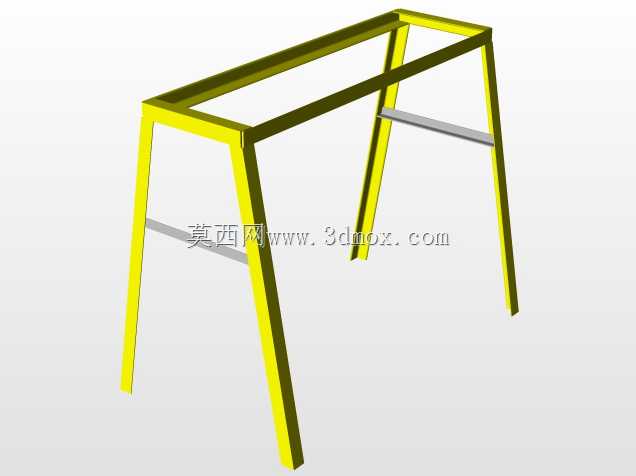

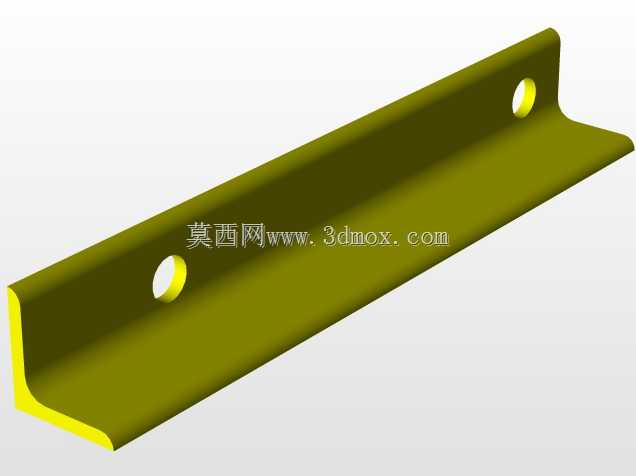

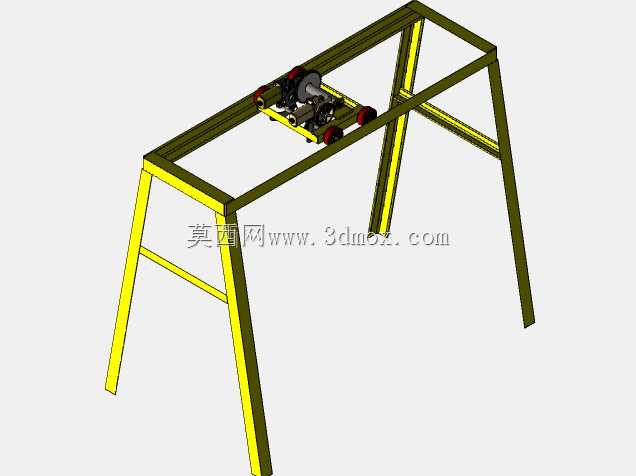

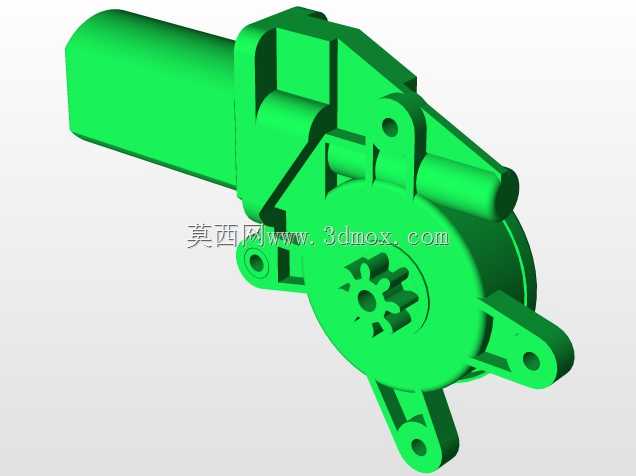

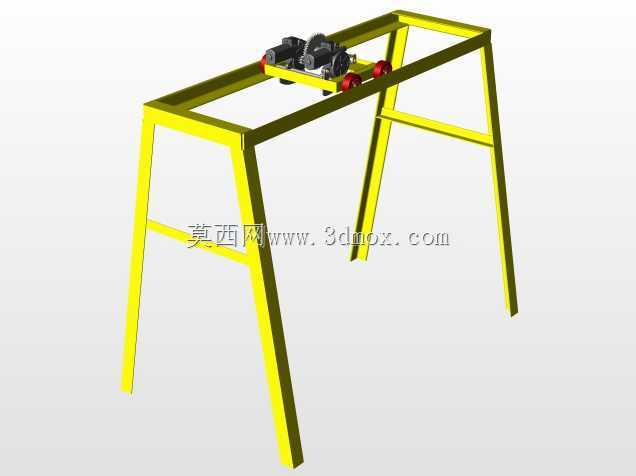

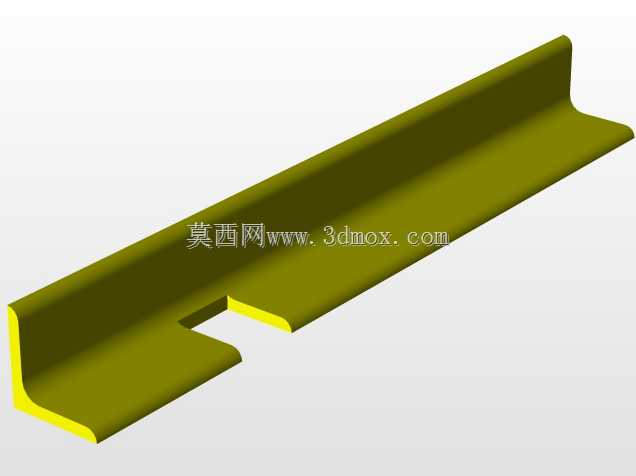

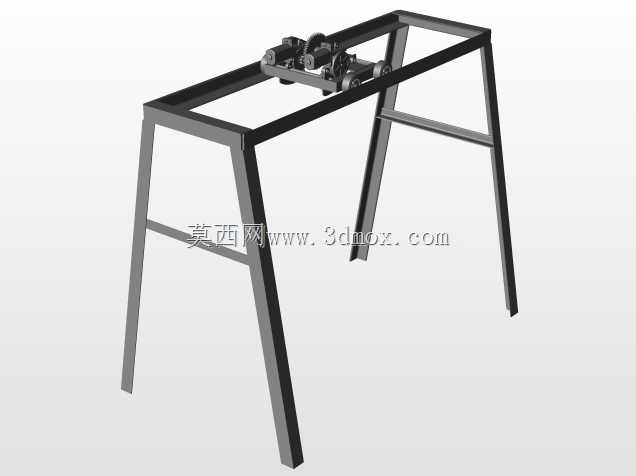

　　该结构为车间内自主搭建的轻型移动起重作业门架，主要适配小吨位工件的跨工位转运、设备检修时的部件吊装、工装夹具的移位安装等场景，常见于机加工车间、设备维修区、小型装配产线的辅助作业环节，解决固定行车覆盖盲区的物料吊运需求，也可用于户外临时作业点的短距离重物移位，无需预埋固定基础，可根据作业需求灵活调整摆放位置。门架主体采用方管焊接成型的门型框架，两侧支腿做外倾式设计，底部支腿间距大于顶部横梁跨度，以此提升整机放置的稳定性，避免吊装作业时出现侧翻风险；顶部双横梁平行布置，作为行走小车的承载轨道，横梁内侧预留小车滚轮的行走间隙，轨道面做平直度处理，保证小车行走时无卡滞、无明显晃动。横梁上搭载的行走小车采用滚轮卡装式结构，

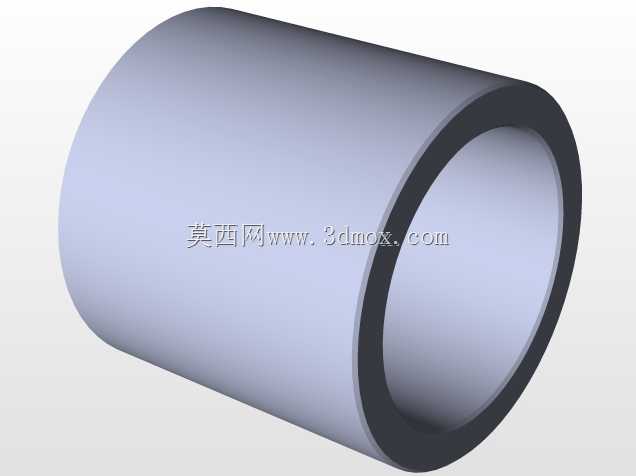

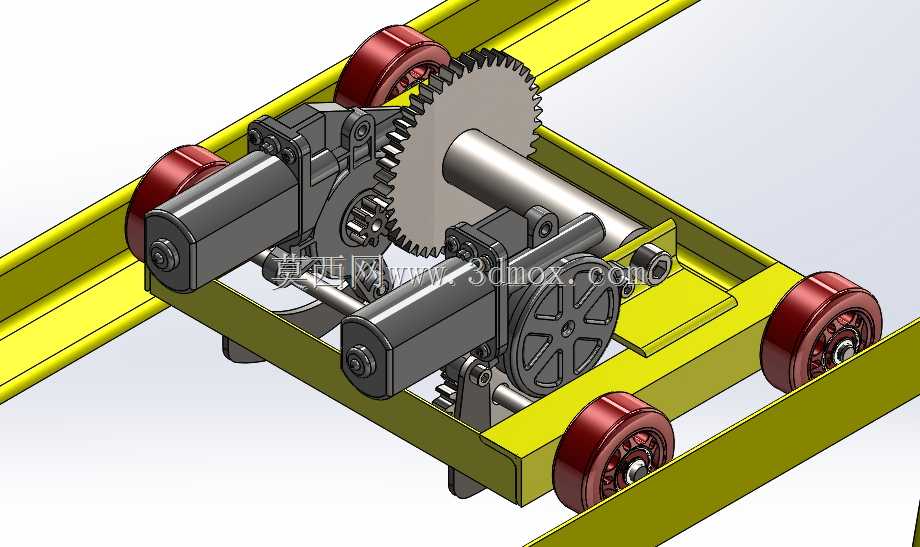

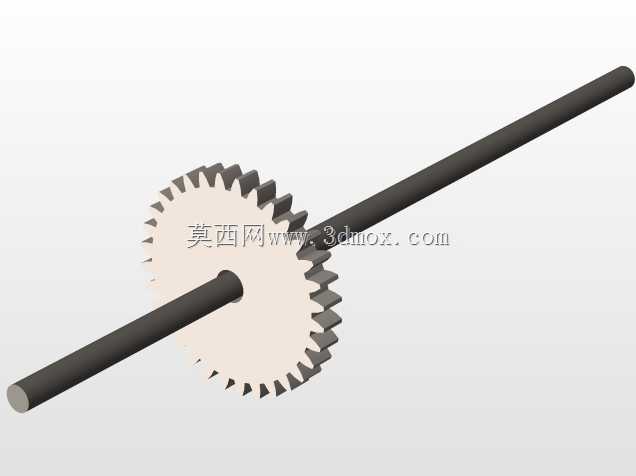

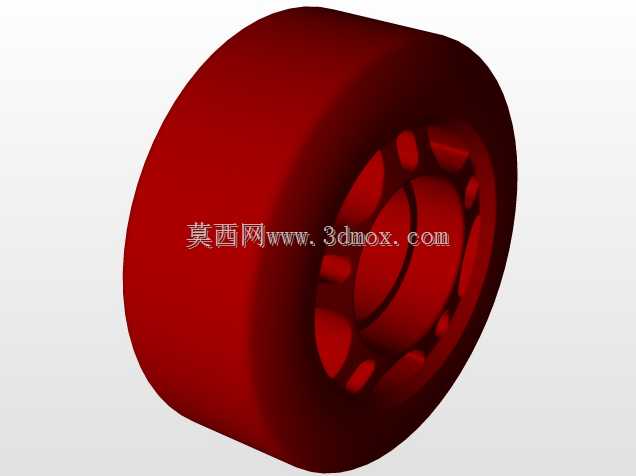

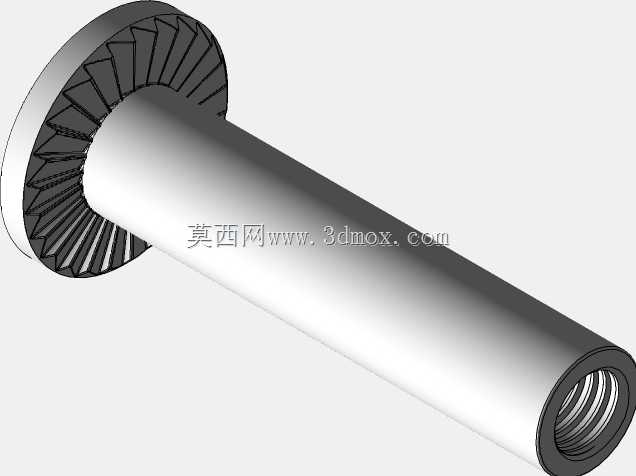

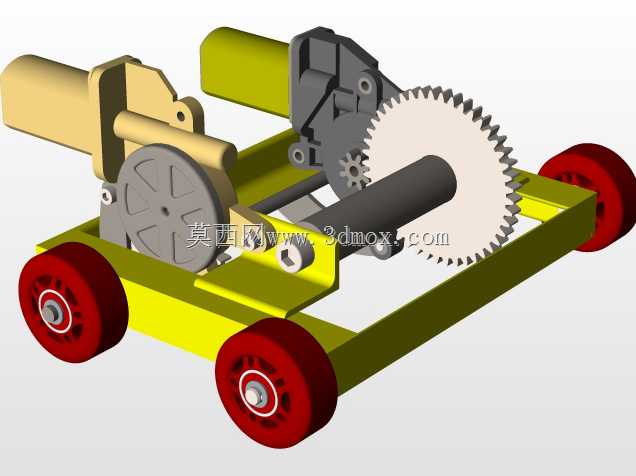

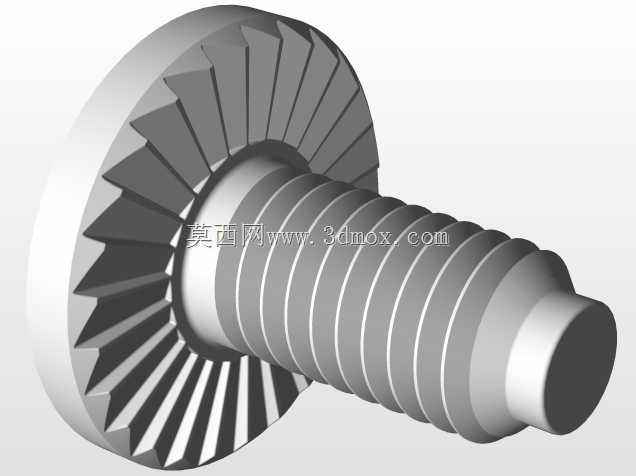

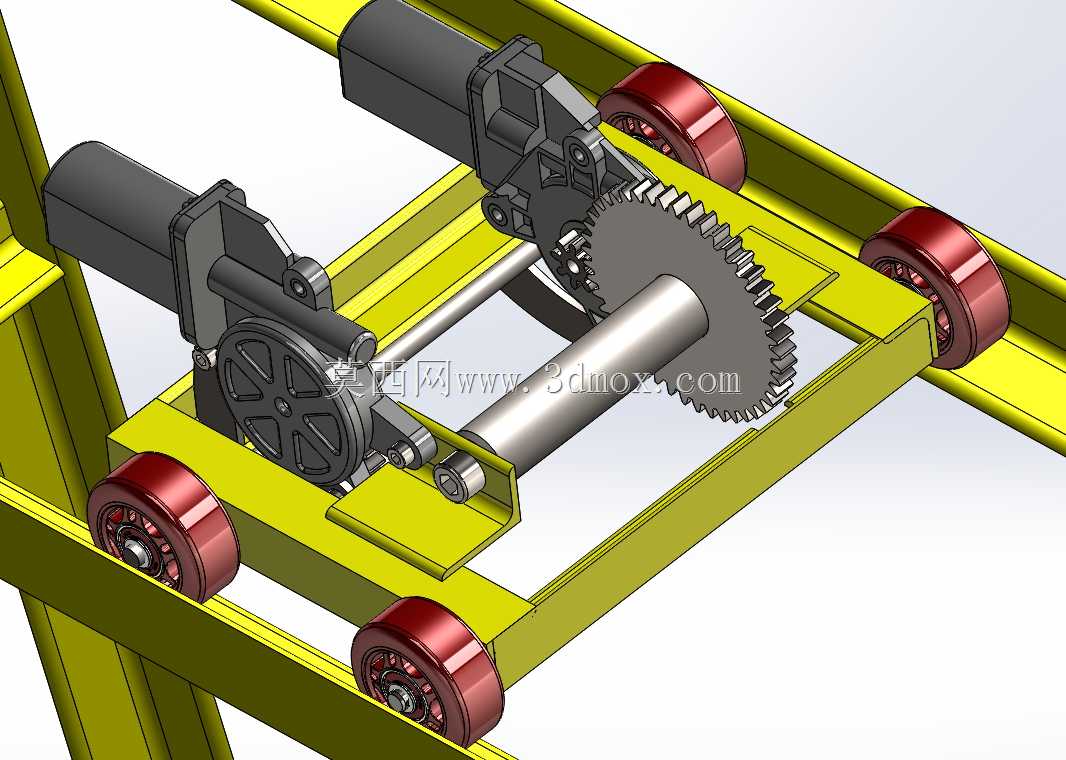

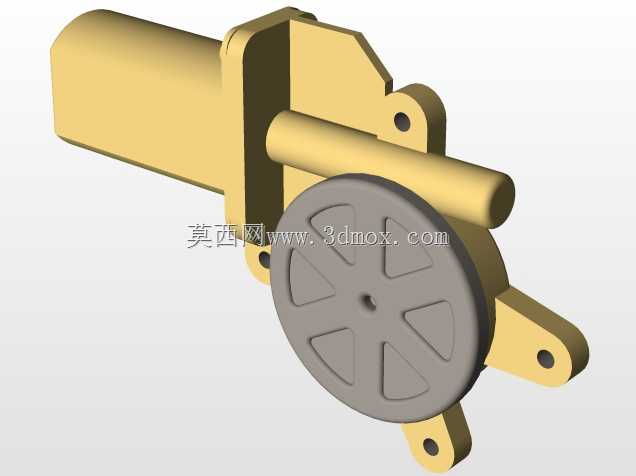

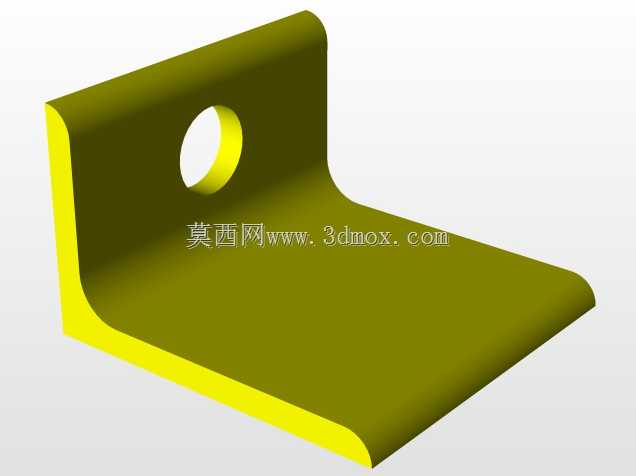

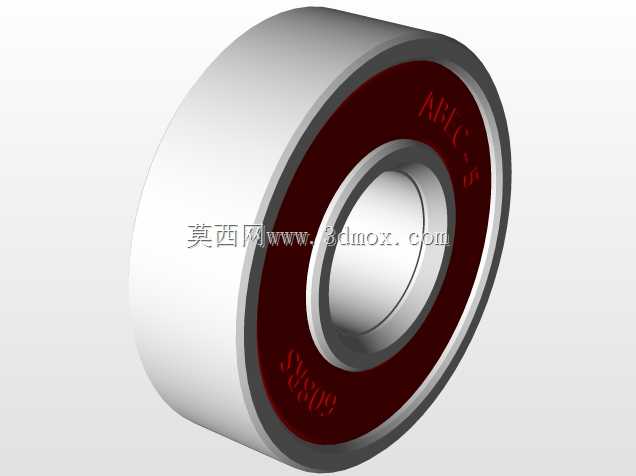

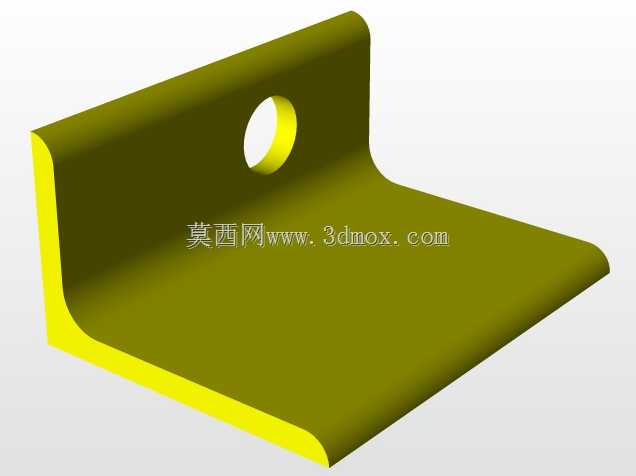

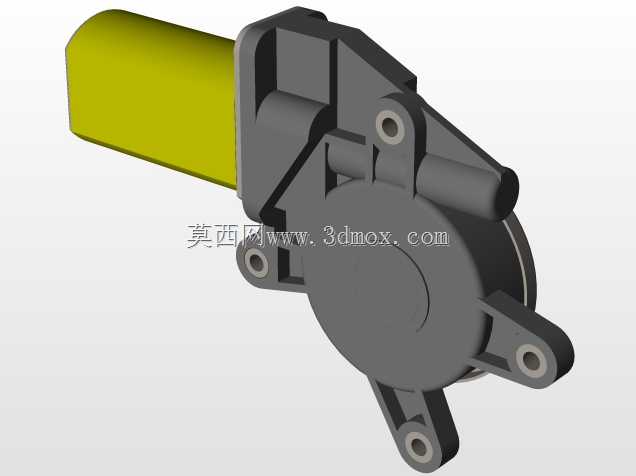

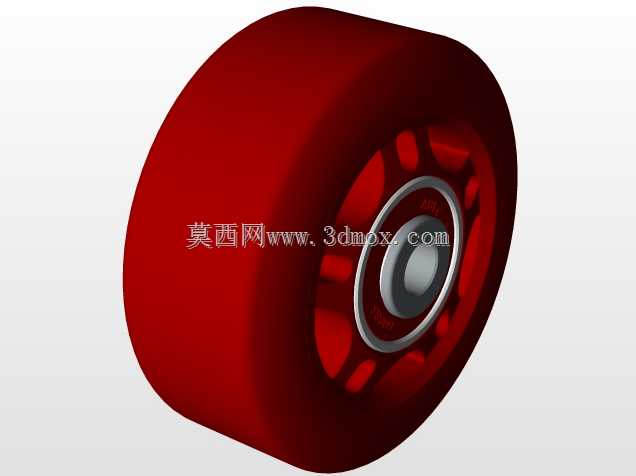

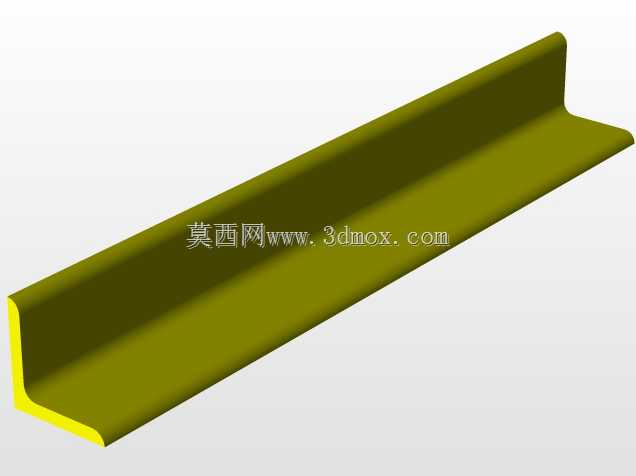

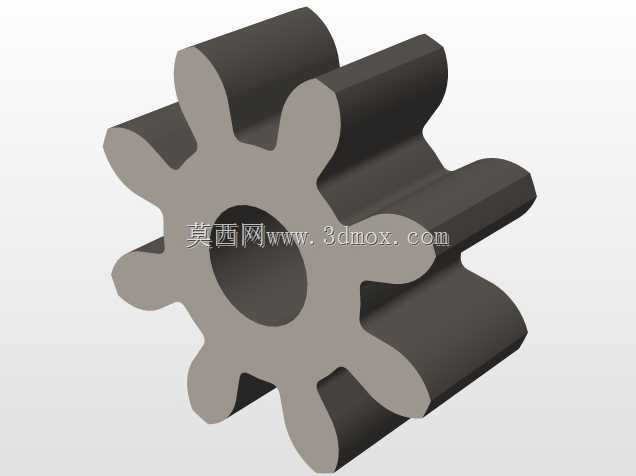

　　四个带轮缘的滚轮分别卡在两根横梁的上下缘，既可以沿横梁长度方向手动推移，也能通过滚轮的轮缘限制横向窜动，小车中部预留起重吊具的安装接口，可配套手拉葫芦、小型电动葫芦使用，起吊点位于门架跨度的中心区域，作业时载荷通过小车滚轮均匀传递到两侧横梁，再经支腿传导至地面。设计过程中优先考虑结构的易加工性，所有框架构件均采用常规规格的工程型材，切割、焊接工序无需特殊工装，普通车间的焊接设备即可完成制作；支腿与横梁的连接节点采用加筋板焊接强化，对应起吊载荷的受力路径做局部加厚处理，避免应力集中导致的焊缝开裂。支腿中部设置横向连接杆件，将两侧支腿连为整体，进一步提升框架的抗扭刚度，防止单侧受力时支腿出现外张变形。从安装边界来看，

　　该门架的跨度适配常规车间的通道宽度，可覆盖1.5-2.5米宽度范围内的作业区域，整体高度可根据车间净高、起吊高度需求调整型材下料长度，底部可根据使用场景选配脚轮或者固定脚垫：选配脚轮时可实现整机的推移转场，适合多作业点轮换使用的场景；选配固定脚垫时可增大与地面的接触面积，降低地面压强，适合固定工位的长期吊装作业。作业时需注意门架的额定载荷限制，严禁超载起吊，推移行走小车时需保持载荷平稳，避免大幅摆动产生冲击载荷；当用于地面不平整的作业场景时，需在支腿底部加垫调平件，保证框架整体处于水平状态，防止轨道倾斜导致小车自行滑移。该结构的设计没有采用复杂的标准件组合，核心框架全部通过型材焊接实现，制作成本低、维护简便，针对小批量、

　　零散的吊装作业场景有很强的实用性，相比固定式起重设备，投入成本低、布置灵活，对于没有配置全覆盖行车的中小型生产车间，是非常实用的辅助起重作业设施。在建模过程中，框架的型材交接处均做了贴合处理，焊缝位置预留了合理的焊脚尺寸示意，行走小车的滚轮与轨道的配合间隙按照实际装配公差设置，可直接用于指导现场的下料、焊接与装配作业，也可在此基础上根据自身作业的载荷需求、场地尺寸调整型材规格与整体尺寸，拓展适用范围。
