这款轮式伸缩臂起重设备的三维结构设计,首先围绕野外非铺装路面的作业场景展开,区别于厂区固定轨道或硬化路面使用的起重设备,其底盘采用大直径宽基越野轮胎布局,能够在砂石、泥泞、缓坡等无硬化处理的工地现场完成转场与就位,不需要额外的运输车辆转运,短距离转场可依靠自身动力行驶,适配零散点位的吊装作业需求,比如野外管线铺设的管材吊装、小型基建项目的构件移位、山区零散设备的检修吊装等场景,这类场景往往作业点分散、路面条件差,大型履带吊或汽车吊进场成本高、就位难度大,该类紧凑型轮式起重机刚好填补这一作业区间的需求空白。

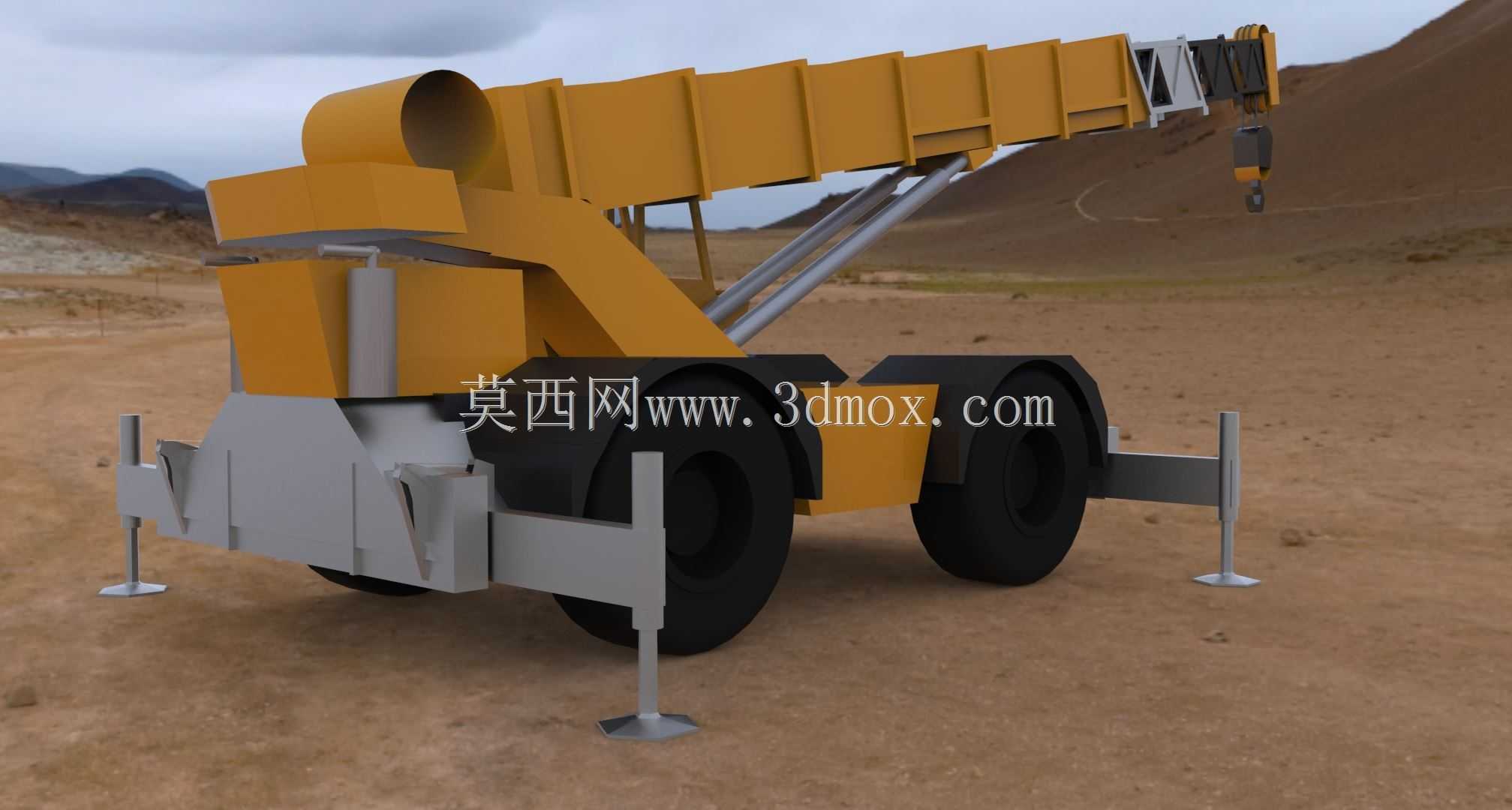

从功能结构来看,设备的核心作业单元为多节嵌套式伸缩吊臂,臂架采用箱型截面设计,每节臂之间配置滑动导向与锁止结构,可根据吊装距离与高度需求调整臂架伸出长度,臂架根部与转台铰接,搭配变幅液压油缸支撑,能够实现0到70度左右的仰角调整,覆盖不同作业半径的吊装范围。吊臂末端配置吊钩滑轮组,通过内置的卷扬机构收放钢丝绳,实现重物的垂直起升与下降,转台部分可实现360度全回转,就位后不需要移动整机即可覆盖周围环形区域的作业点位,减少反复移位调整的时间。

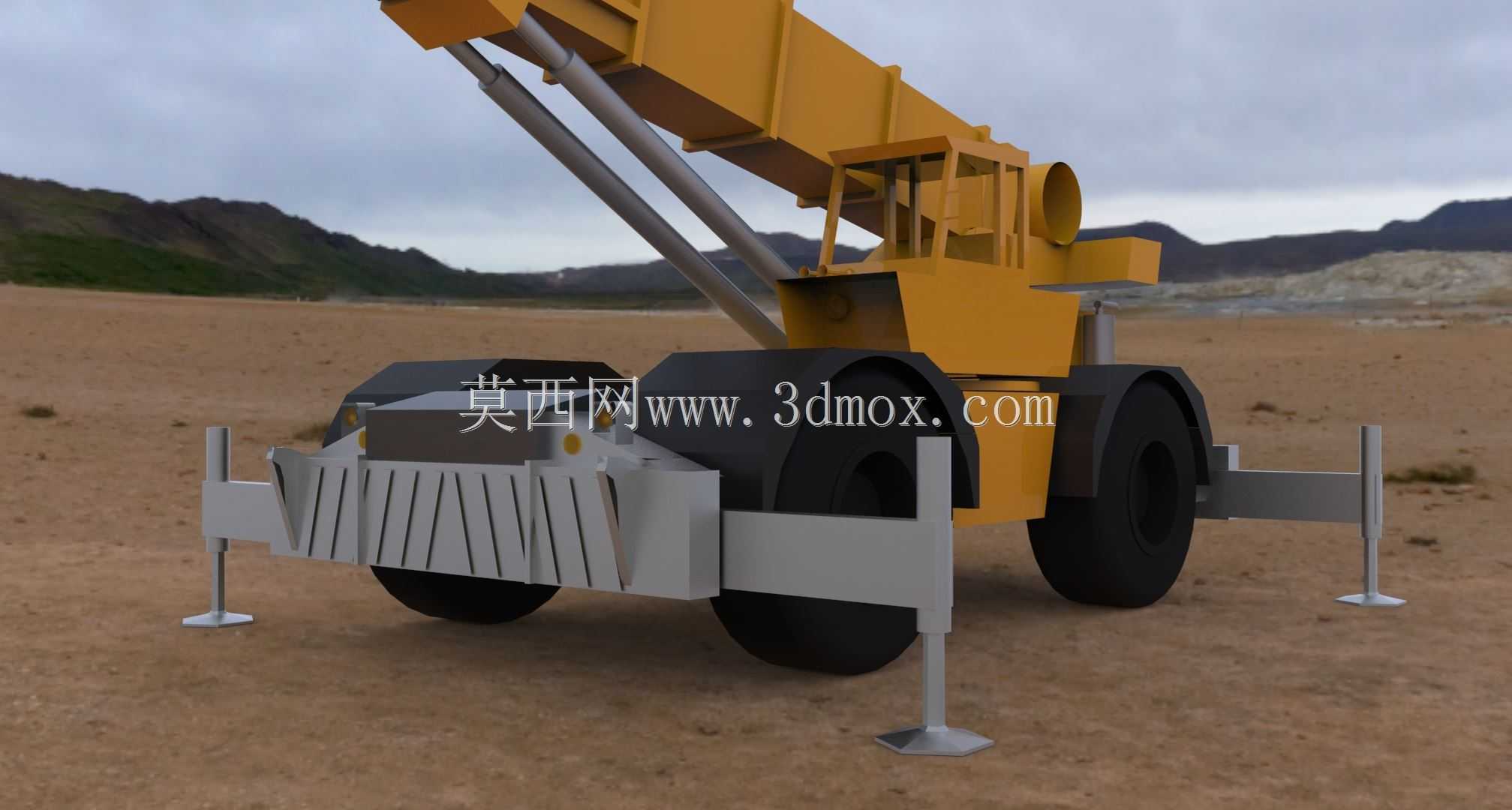

设备的稳定性设计是结构重点,四个可伸缩式液压支腿分布在底盘四角,支腿采用垂直油缸加支撑盘的结构,作业时可将支腿伸出至超出车身宽度的位置,支撑盘贴合地面后将整机抬升,让轮胎脱离地面承载,把整机重量与吊装载荷直接传递到地面,大幅扩大支撑跨距,避免吊装作业时发生侧翻。支腿的伸出长度可根据地面平整度单独调整,即使在略有倾斜的地面也能将整机调整至水平状态,保证回转作业时的重心稳定。转台与底盘之间采用回转支承连接,承受轴向载荷、径向载荷与倾覆力矩,保证回转动作的平稳性。
设计过程中,首先确定的是整机的边界尺寸,整机收拢状态下长度控制在6米以内,宽度2.2米以内,高度2.8米以内,满足乡村道路、工地临时便道的通行要求,转场时不需要拆解部件即可直接行驶。支腿完全伸出后,横向跨距可达4.5米,纵向跨距可达4米,保证最大额定起重量下的稳定系数符合工程安全要求。吊臂全缩状态下长度约3.5米,全伸状态下总长度可达12米,配合不同仰角可覆盖3米到10米的作业半径,最大起升高度可达11米,适配10吨以内小型重物的吊装需求,完全覆盖零散小型工程的吊装载荷区间。
底盘部分的结构设计兼顾行驶与作业承载需求,车架采用箱型焊接结构,内部布置加强筋板,承载液压油箱、燃油箱、动力单元、配重块等部件,配重块布置在转台尾部,与吊臂作业时的载荷形成力矩平衡,减少回转支承的受力偏载。液压系统的管路沿臂架内侧与车架内部布置,避免外露被落石或构件磕碰损坏,所有油缸铰接点都配置润滑注油点与防尘密封结构,适应野外多尘的作业环境,减少日常维护的工作量。
在细节结构处理上,吊臂的每节臂端部都配置滑块导向结构,伸缩过程中避免臂架之间直接摩擦,同时预留磨损调整间隙,长期使用后可通过调整垫片补偿滑块磨损量,保证臂架伸缩的顺畅性。支腿支撑盘采用铰接式连接,可根据地面坡度自动调整贴合角度,避免支腿油缸承受侧向力,防止油缸杆弯曲变形。吊钩部分配置防脱棘爪结构,防止吊装过程中吊索从吊钩内滑脱,符合起重作业的安全规范。操作室布置在转台侧方,拥有开阔的视野,操作人员可直接观察到吊点与重物的状态,减少吊装作业的视线盲区。
整个建模过程严格按照实际工程的装配约束关系搭建,所有铰接部件都保留了正确的运动自由度,可直接用于运动仿真验证,模拟臂架伸缩、变幅、回转、支腿收放、吊钩升降的全流程动作,验证各部件运动过程中是否存在干涉,比如臂架全伸低仰角状态下是否会与驾驶室、车架发生碰撞,支腿伸出过程中是否会与轮胎发生剐蹭,转台回转时尾部配重是否会与周边物体发生干涉。各结构件的壁厚、加强筋布置都参考了同类型实际设备的参数,保证结构强度的同时控制整机重量,避免不必要的材料冗余,兼顾设备的机动性与吊装能力。
