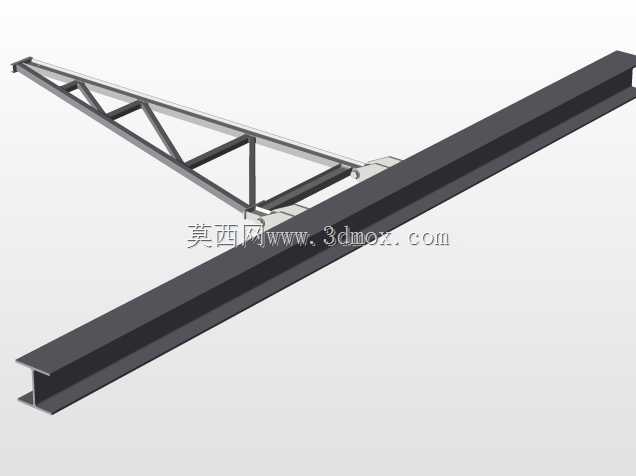

立柱悬臂式物料吊装支撑钢架结构

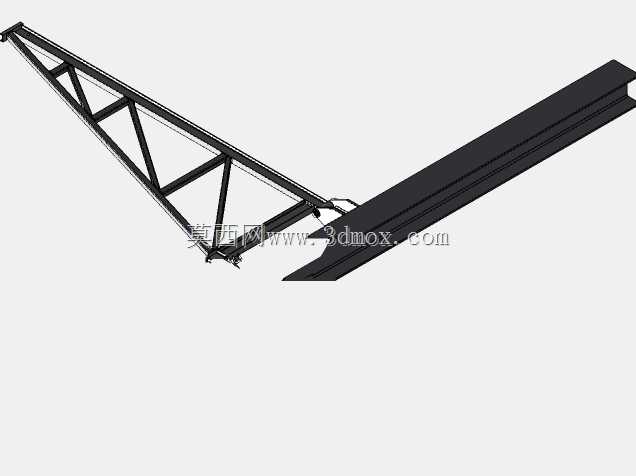

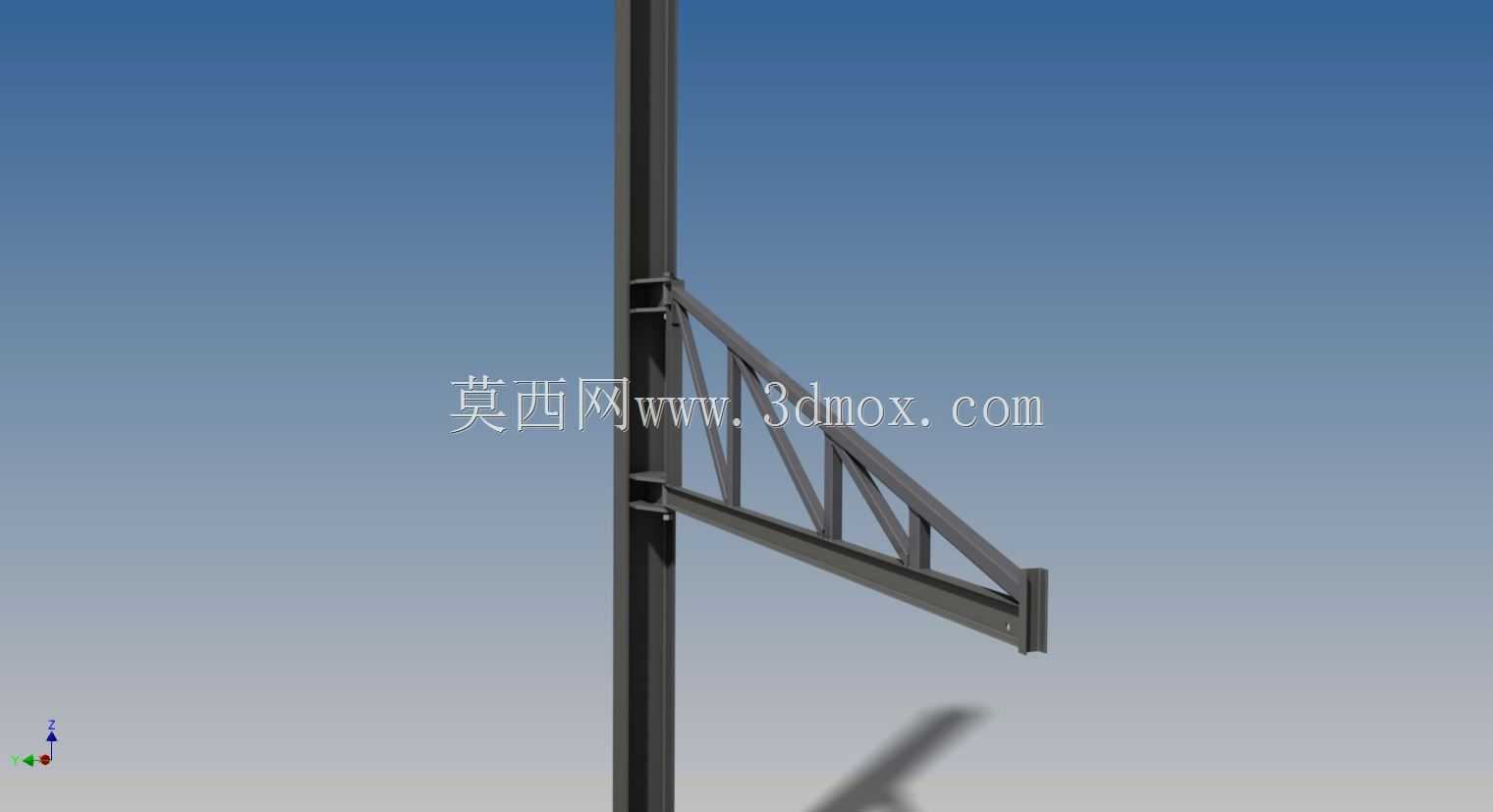

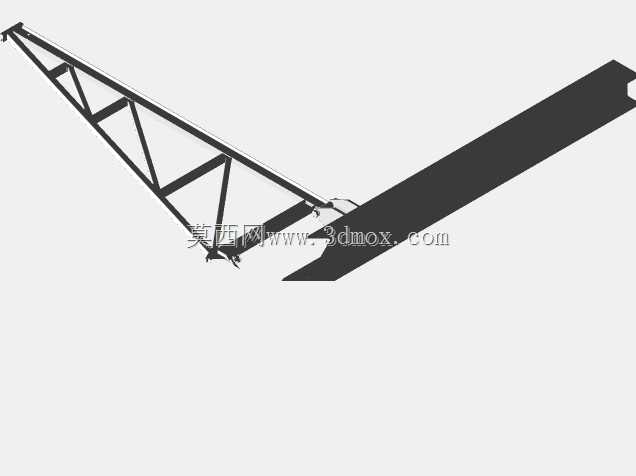

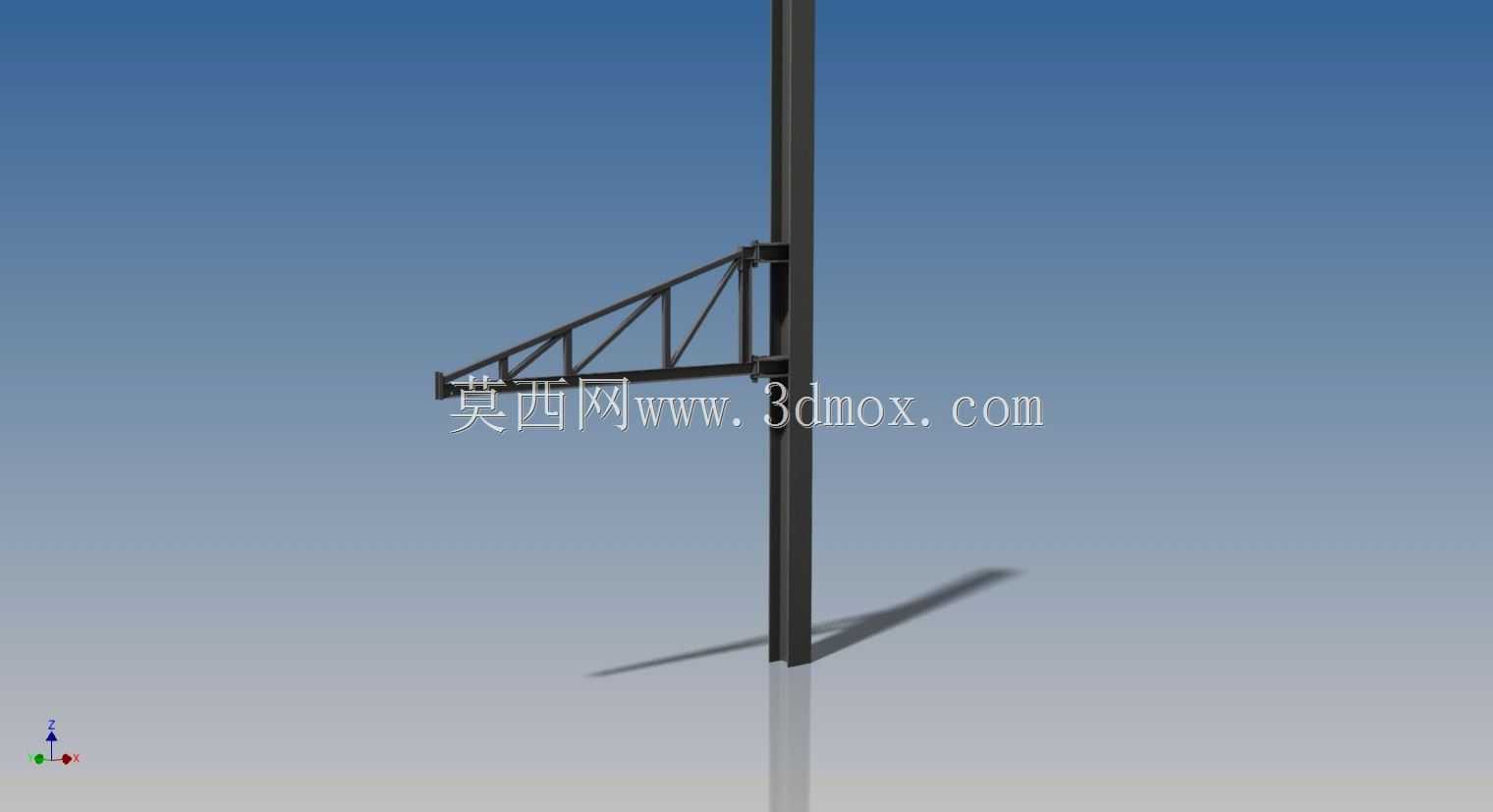

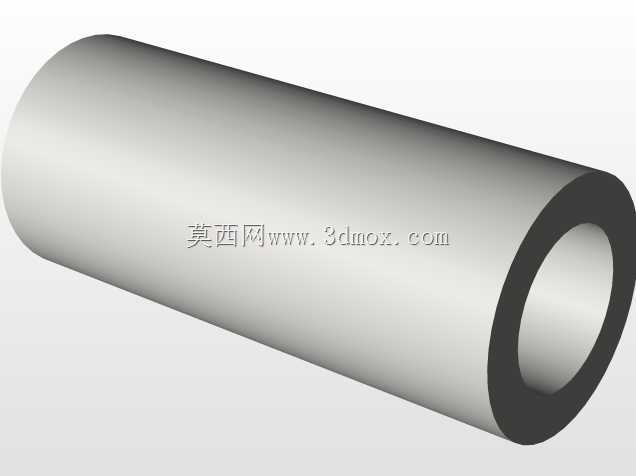

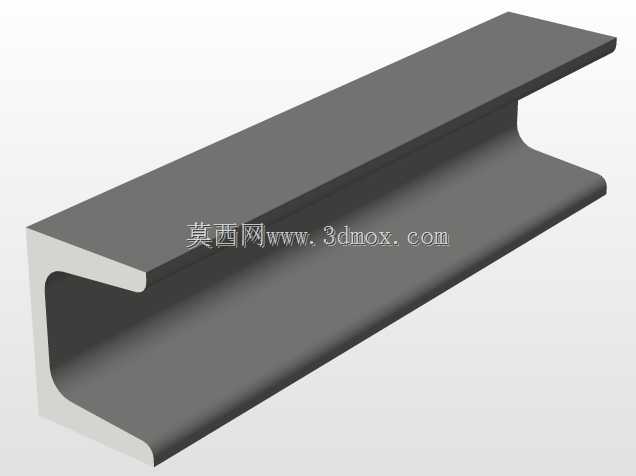

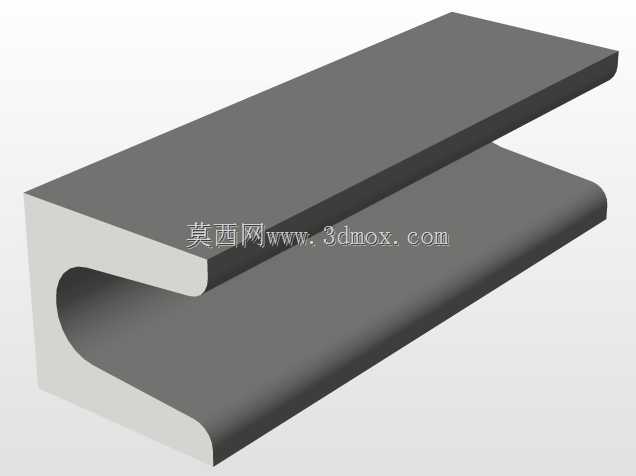

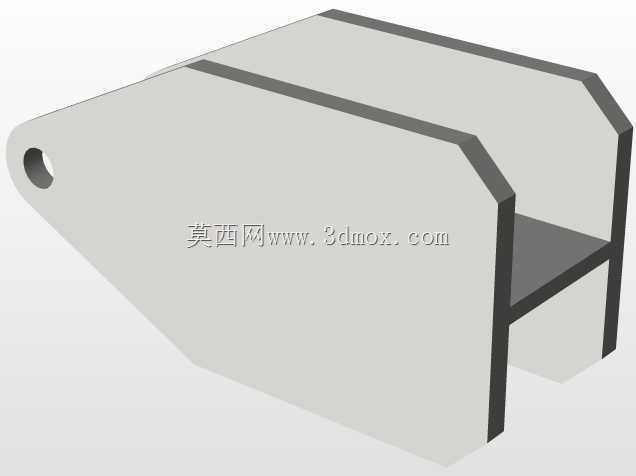

　　该结构为依附于直立立柱安装的悬臂式吊装支撑钢架，核心应用场景覆盖厂区内小范围定点物料转运、工位间重型工件短距离调运、仓储区域零散货物装卸作业，尤其适配作业半径有限、无法布设大型行吊的狭窄生产场地，可配合绞车完成额定载荷内的重物起升与水平范围内的移位操作，无需额外布设大面积轨道基础，安装后不占用地面通行空间，对场地原有布局改动极小。从结构设计逻辑来看，整体采用三角形桁架式悬臂构型，悬臂根部通过抱箍式连接结构与竖直主立柱紧固，多组斜向支撑杆件沿悬臂长度方向均匀排布，将悬臂端部承受的竖向载荷通过斜撑分解为轴向压应力与拉应力传递至主立柱，避免悬臂根部出现应力集中导致的结构变形，主立柱采用等截面矩形型钢制作，自身具备足够的抗弯曲与抗扭转性能，

　　可承受悬臂带载时产生的倾覆力矩，无需额外设置斜向拉索辅助固定。在安装边界层面，主立柱需垂直固定于具备足够承载能力的混凝土地基或厂房承重立柱侧方，安装时需保证立柱的垂直度偏差控制在合理范围内，避免带载时产生附加侧向力矩；悬臂的水平伸出长度根据作业覆盖半径设定，安装完成后悬臂下沿距离地面的净空高度需满足起吊重物的最大起升高度需求，同时预留足够的安全操作间隙，避免吊运过程中重物与周边设备、建筑结构发生干涉。从功能特性上看，该支撑结构可适配不同规格的手动或电动绞车，绞车固定于悬臂端部的安装平台上，起吊重物可沿悬臂水平覆盖范围内的任意点位停留，配合立柱的固定安装基础，可实现覆盖半径内无死角的物料调运，相比移动式吊装设备，该结构无行走机构，

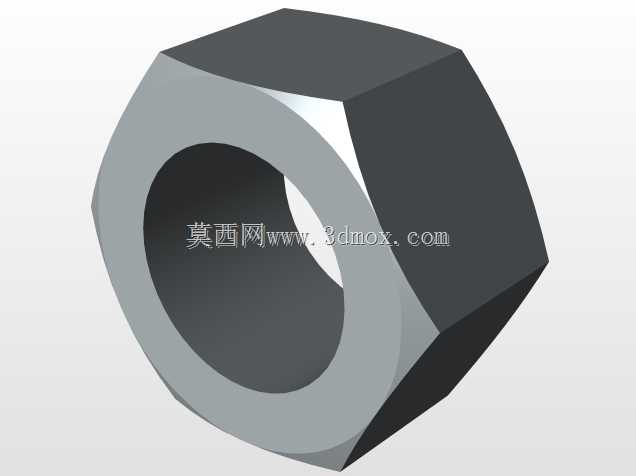

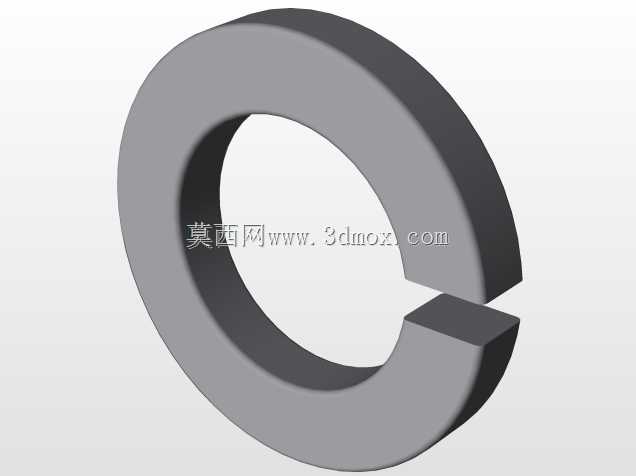

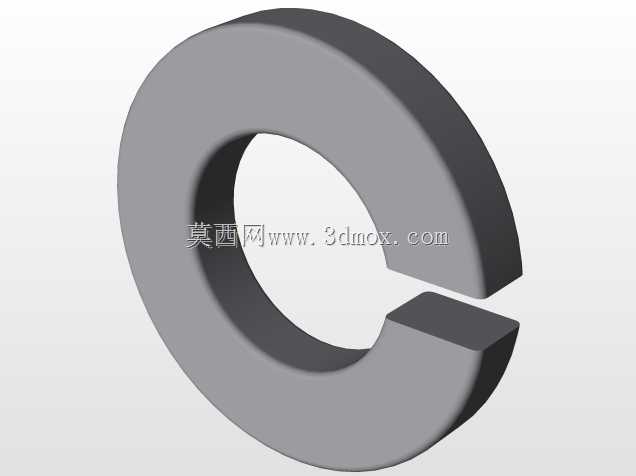

　　整体维护成本极低，日常仅需检查连接螺栓紧固状态、杆件焊接处是否出现裂纹即可，结构本身无复杂传动部件，长期使用的可靠性较高。设计过程中针对悬臂的受力状态做了针对性优化，所有杆件的截面选型均经过载荷校核，斜撑与悬臂主弦杆、主立柱的连接节点采用满焊焊接工艺，节点处增设加强筋板分散连接应力，避免长期交变载荷作用下节点出现疲劳开裂；悬臂端部设置有绞车安装定位孔位与挡边结构，可快速完成绞车的定位安装，同时防止绞车工作过程中出现移位。实际使用中，该结构可承担生产工位上的重型工装、加工件的上下料转运，也可用于仓储区域内重型货物的堆垛整理，作业时操作人员可在地面通过绞车控制手柄完成重物的起升与下降，推动重物即可带动悬臂沿立柱周向小范围转动，

　　完成不同点位的物料投放，操作流程简便，对操作人员的技能要求较低，适合中小加工车间、维修站点、小型仓储场地的日常轻载吊装作业使用。结构整体外露表面可根据使用环境做防腐涂装处理，在潮湿或户外使用场景下可提升结构的抗锈蚀能力，延长整体使用寿命，主立柱与基础的连接采用预埋螺栓或化学锚栓固定，固定点的抗拔力需满足最大额定起重量下的载荷要求，避免带载时出现立柱倾覆风险。
