60mm表盘威卡型工业压力检测仪表

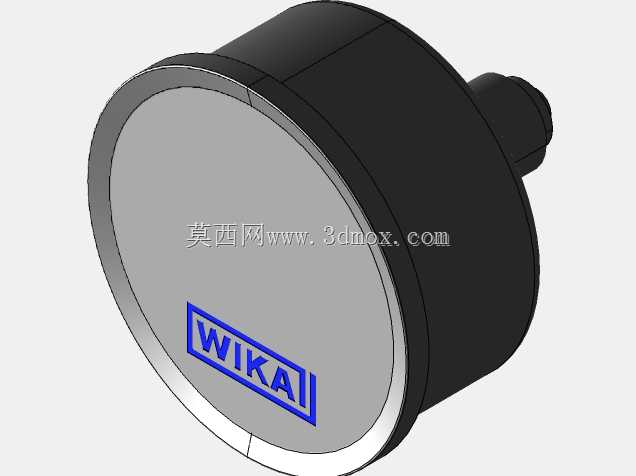

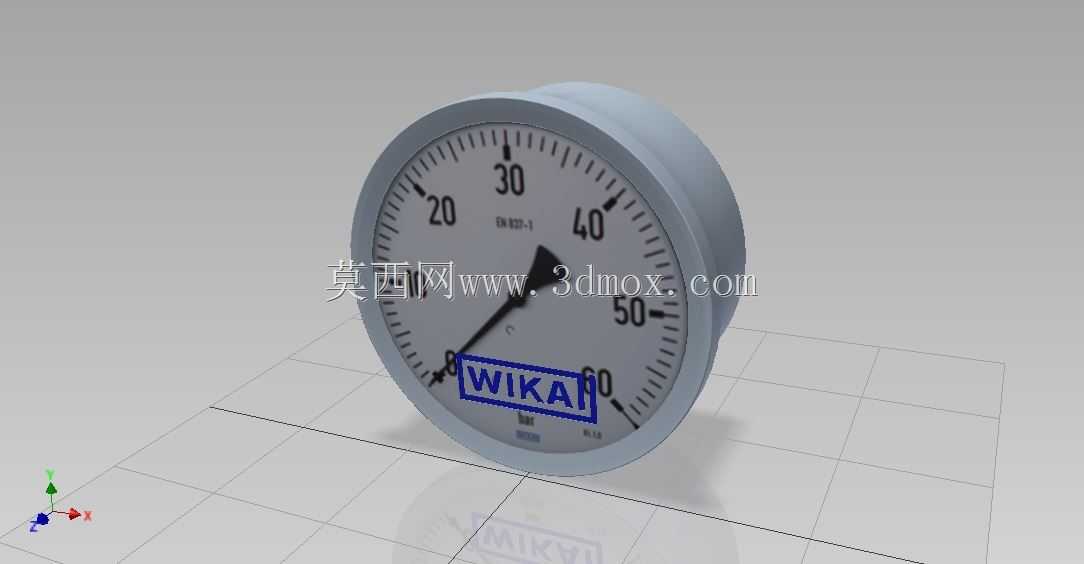

　　在液压站、气动管路、工业制程管线、制冷机组、空压机配套等场景里，这类小表盘径向压力表是现场压力目视检测最常用的部件，60mm的表盘尺寸刚好适配多数设备面板的预留安装位，既不会因为表盘过大挤占面板上其他按钮、指示灯的排布空间，也不会因为表盘过小导致操作人员在1米左右的常规巡检距离下读不清刻度数值。从结构设计来看，这款压力表采用轴向径向兼容的安装思路，表壳为一体冲压成型的金属壳体，边缘做了卷边钝化处理，既可以提升壳体的抗形变能力，避免现场安装时扳手磕碰导致表壳凹陷卡滞指针，也能消除安装过程中的锐边划伤风险。表盘刻度采用均匀环形排布，0到60bar的量程覆盖了常规中低压工业管路的检测需求，刻度线做了长短区分，整10bar位置标注加粗数字，

　　每小格对应2bar的分度值，配合黑色三角型指针，在车间常规照明条件下就能快速读取压力数值，表盘下方的品牌标识区域做了凹陷式设计，粘贴标识后不会因为长期擦拭导致标识磨损脱落。指针组件采用轻量化铝合金材质，转动惯量小，配合内部的波登管传感结构，在管路压力出现波动时能快速响应，同时内部填充的阻尼结构可以抑制管路脉冲带来的指针剧烈抖动，避免长期抖动导致指针轴磨损、读数失准。从安装边界来看，60mm外径的表壳，安装时需要在面板上预留直径52mm左右的安装孔，表体后部的接头采用标准外螺纹设计，和常规压力表接头完全通用，不需要额外加工转换接头，安装时表体嵌入面板后，前部的卷边刚好贴合面板表面，配合后部的锁紧螺母就能完成固定，

　　不需要额外设计复杂的安装支架。在实际选型应用中，这类压力表通常会搭配压力表开关一同安装，在需要校验、更换压力表时不需要排空管路内的介质，直接关闭压力表开关就能完成拆装，大幅降低现场维护的工作量。建模过程中需要重点关注表壳的拔模角度，因为实际生产中表壳是冷冲压成型，侧壁需要保留1度左右的拔模斜度才能顺利脱模，同时表盘和表壳的配合间隙要控制在0.2mm以内，避免灰尘、水汽从缝隙进入表内导致刻度盘发霉、指针卡滞。玻璃视窗采用平板钢化玻璃，和表壳的配合处设计有环形密封槽，安装橡胶密封圈后可以达到IP54左右的防护等级，适配多数车间内的常规使用环境，如果是用在户外或者有喷淋清洗的场景，还可以在视窗外侧增加防护盖结构。从功能特性来说，

　　这款压力表属于就地指示型仪表，不需要外接供电，完全依靠管路内的介质压力驱动指针转动，可靠性极高，即使现场断电也能正常显示压力数值，是工业设备压力监测环节里不可缺少的基础部件，在设备三维布局设计时，需要注意压力表的安装位置要避开管路高温段，同时要保证表盘朝向操作人员的常规巡检通道，避免出现表盘被其他管线、结构件遮挡的情况，还要预留出至少100mm的操作空间，方便后期拆装、校验压力表时扳手可以顺利操作。
