曼尼通伸缩臂叉装车吊钩挂载支架结构

　　在高空物料转运、重型设备就位、仓储高位装卸这类作业场景里，伸缩臂叉装车的属具挂载可靠性直接决定作业安全边界，这款适配曼尼通MHT10120机型的吊钩支架，就是专门为伸缩臂末端吊装作业开发的核心承载构件。不同于叉装车标配的货叉只能完成托盘类载荷的托举搬运，该支架通过在伸缩臂前端建立标准化的吊钩挂载接口，让设备无需更换整套属具即可快速切换吊装作业模式，覆盖厂区重型零部件移位、户外建材吊装、设备维保部件拆装等多类作业需求。

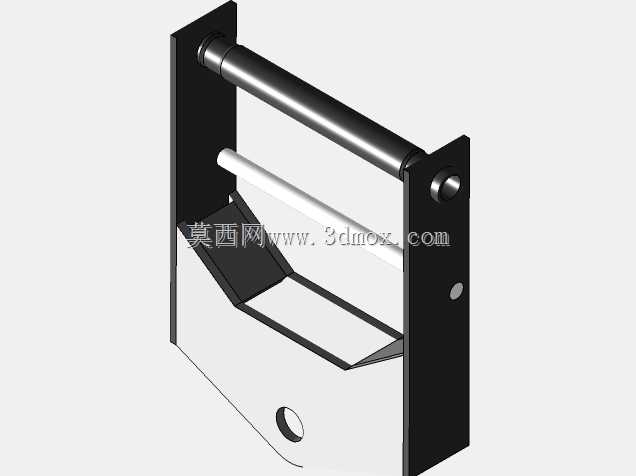

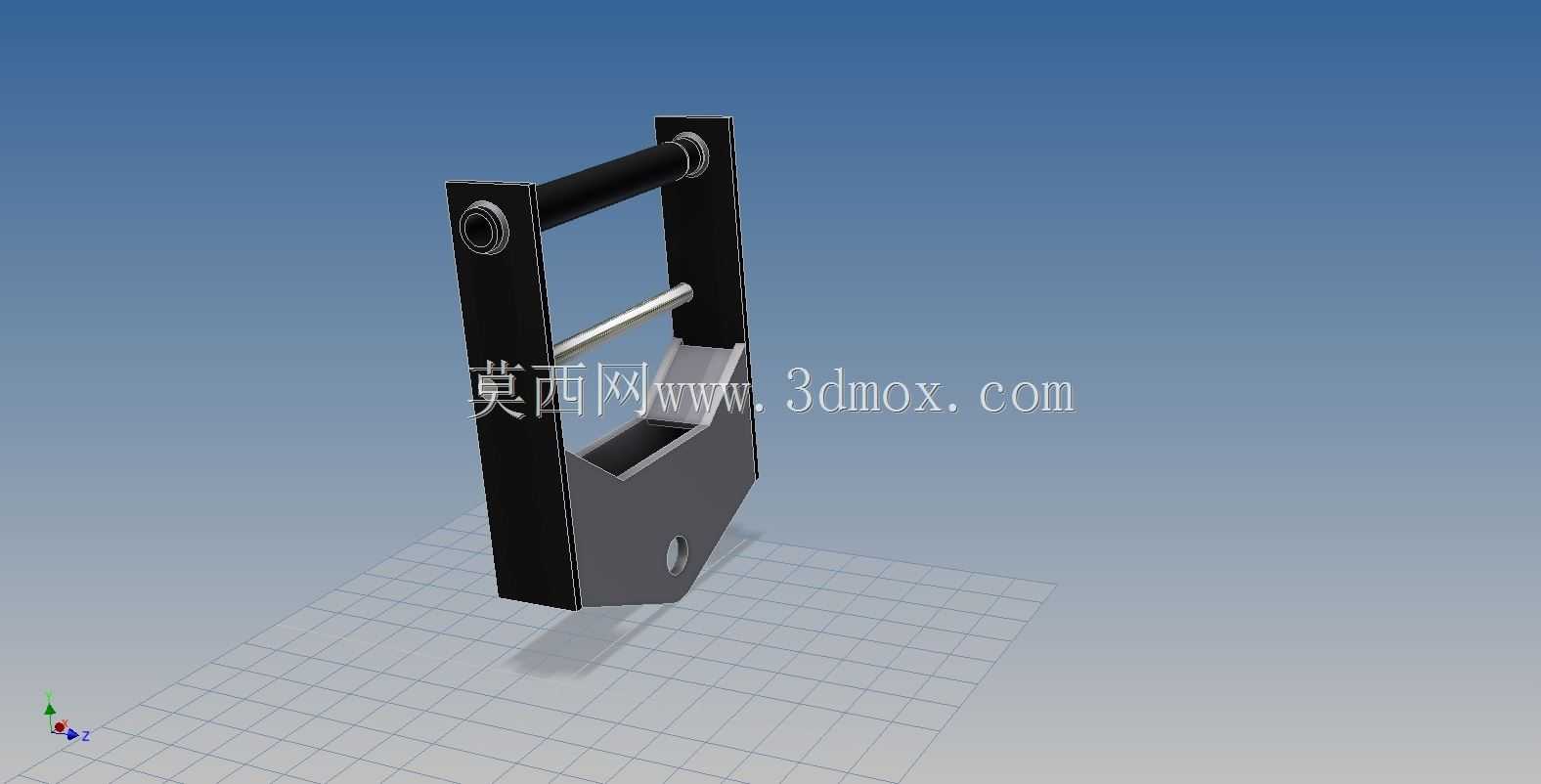

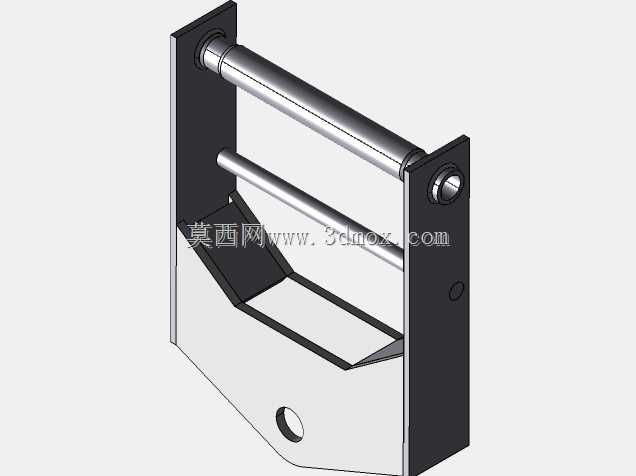

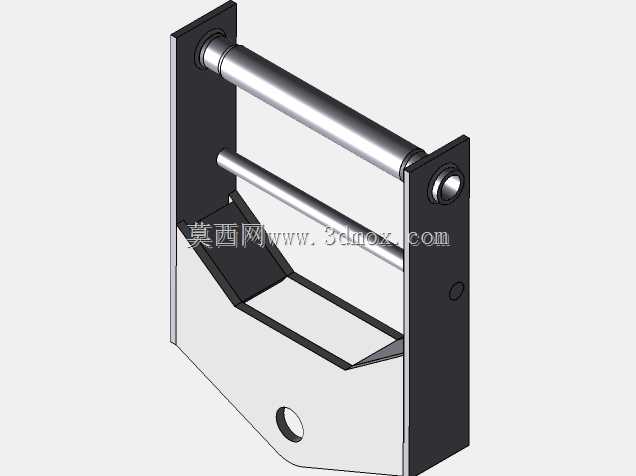

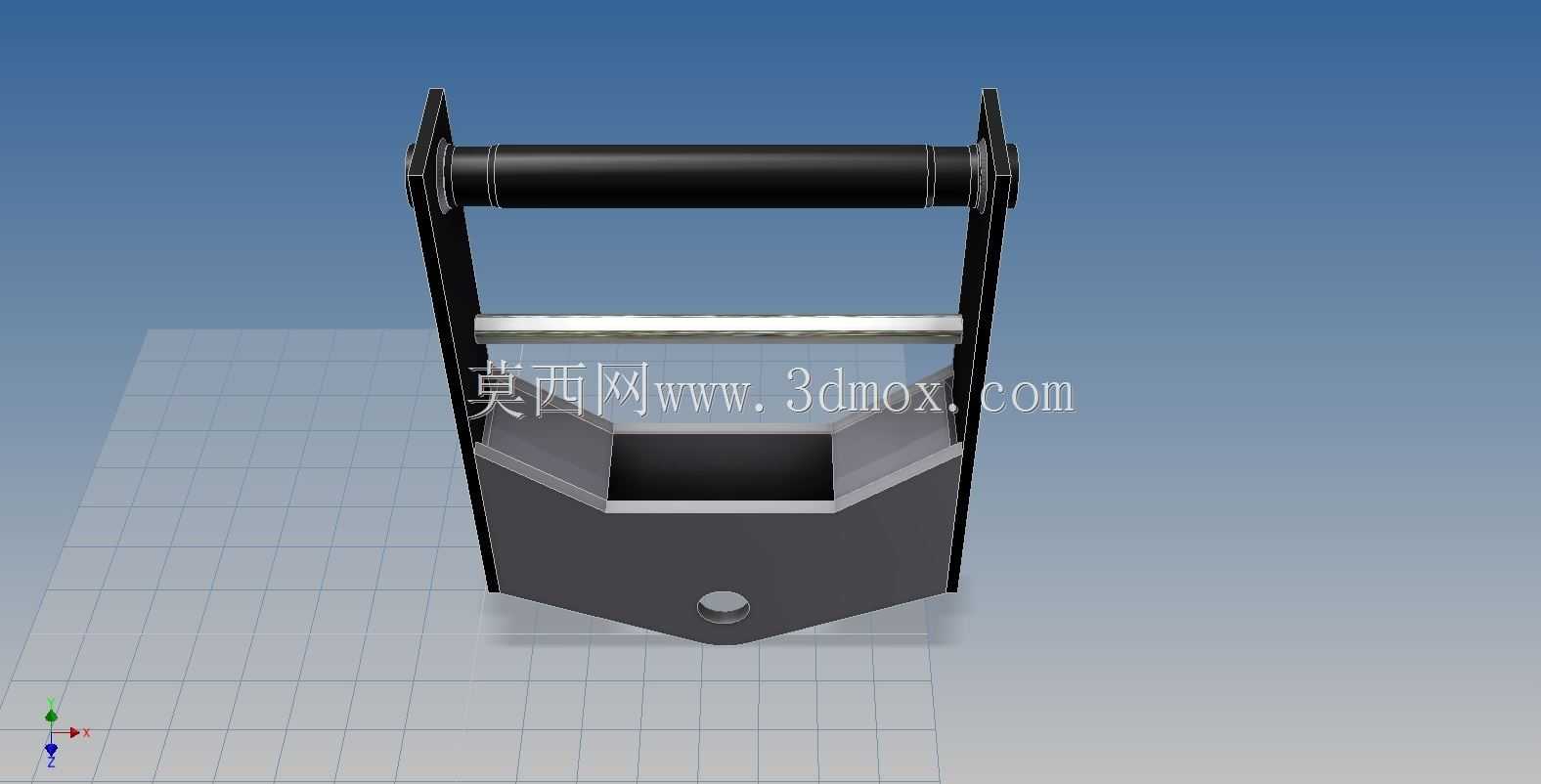

　　从结构功能逻辑来看，整个支架采用分体式承载框架设计，两侧竖向立板作为核心承力主体，上端设置的横向销轴套直接和伸缩臂末端的挂载耳板对接，销轴贯穿后形成稳定的铰接支点，可承受吊装作业时的竖向载荷与作业过程中产生的小幅摆动冲击力。立板中部设置的横向限位销，主要作用是锁定吊钩组件的横向位移，避免吊钩在带载伸缩、变幅过程中出现侧滑偏移，保证吊重始终处于臂架的中心承载面内，降低偏载带来的臂架结构损伤风险。支架下部的楔形承托座一方面作为吊钩滑轮组或吊环的安装基座，预留的安装孔位可适配不同额定载荷的吊钩组件，另一方面其斜向切面设计可在臂架俯角收放时避免和臂架前端结构发生运动干涉，保证臂架从最小俯角到最大仰角的全行程动作无卡滞。

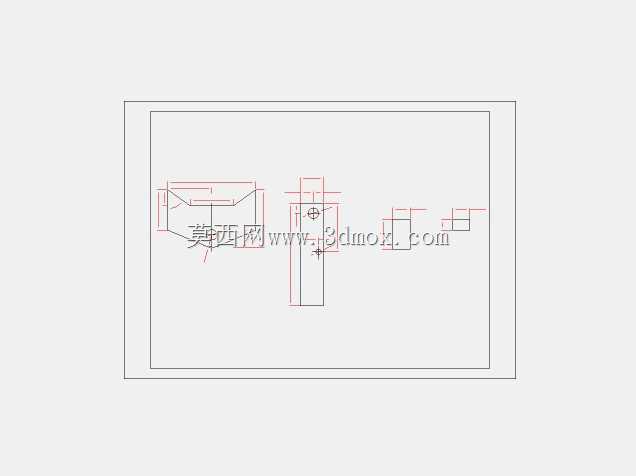

　　设计过程中首先要匹配MHT10120机型伸缩臂末端的安装接口尺寸，两侧立板的销轴孔中心距必须和臂架耳板的孔位公差控制在±0.2mm以内，否则现场安装时会出现销轴无法穿入的问题，同时立板的厚度选型要匹配该机型12吨级的最大起升载荷，结合材料屈服强度做抗弯、抗剪校核，保证在额定载荷下的结构变形量不超过1/1000，避免长期带载作业出现塑性变形。支架整体的外形轮廓要严格控制在臂架前端的安装边界内，两侧突出臂架的宽度不超过150mm，防止在狭窄厂区作业时剐蹭周边设备或建筑结构，下部承托座的最低点要比臂架俯角最低位的结构面高出50mm以上，避免臂架收放时刮擦地面造成支架变形。

　　从实际作业的适配性来看，该支架的安装流程无需额外焊接改造，仅通过原有臂架的挂载销轴即可完成固定，单人配合手动工具即可在15分钟内完成货叉到吊装模式的切换，大幅提升设备的作业场景适配能力。结构上没有设置多余的装饰性构件，所有外露面均做倒角处理，避免安装和作业过程中划伤操作人员，各销轴位置均预留润滑脂注油通道，可在日常维保过程中直接加注润滑脂，降低铰接位置的磨损速率，延长构件的整体使用寿命。在承载路径设计上，吊装载荷从下部吊钩安装座传递到两侧立板，再通过上端铰接销轴直接传递到伸缩臂主结构，整个传力路径没有多余的转接构件，最大程度降低了载荷传递过程中的应力集中风险，对应力集中的销轴孔位置做了局部加厚处理，避免长期交变载荷下出现孔位开裂问题。
