三档位钮子式拨动开关结构设计

项目分类:通用五金配件 发布时间:2021-11-27 ID:423004
  • 三档位钮子式拨动开关结构设计
  • 三档位钮子式拨动开关结构设计
  • 三档位钮子式拨动开关结构设计
  • 三档位钮子式拨动开关结构设计

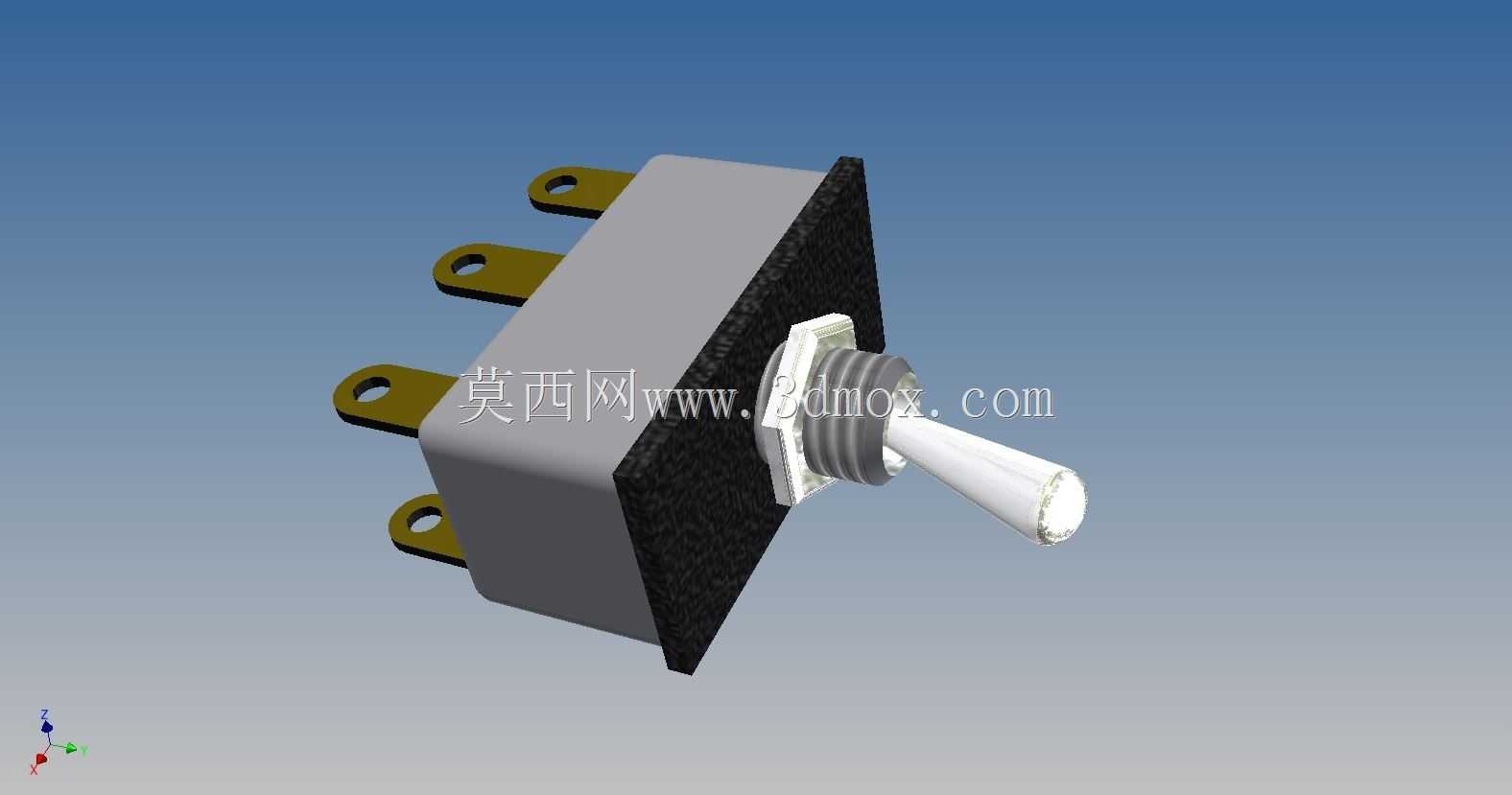

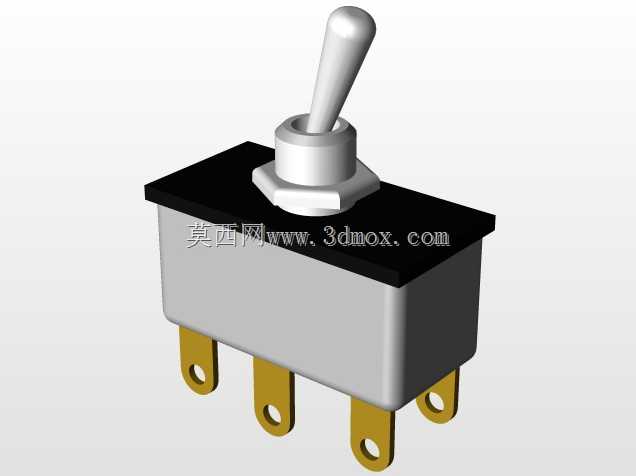

  这类三档位拨动开关常被用在小型电控回路、测试治具、手持电动工具、低压配电信号回路里做通断与档位切换,相比普通两档开关,它多了一个中间档位,能实现两路信号互锁、双回路切换、空载中位保持的功能,在很多需要手动选择工作模式的小型设备里是很常见的控制元件。从结构上看,这个开关采用面板嵌入式安装,主体是方形绝缘基座,基座一侧伸出四个接线引脚,引脚做了扁孔设计,既可以用焊锡直接焊接导线,也能配合螺丝压接接线端子,适配不同的装配工艺需求。基座前端带六角锁紧螺母与密封垫圈,安装时只需要在设备面板上开出对应直径的圆孔,把开关本体从面板正面穿入,背面用六角螺母锁紧即可,密封垫圈能填充面板与开关基座之间的缝隙,起到一定的防尘防溅作用,适合在普通工业环境、

  民用设备的面板上安装使用。拨杆部分采用加长白色绝缘手柄,手柄根部做了台阶限位,扳动的时候能清晰感受到三个档位的卡位反馈,不会出现档位模糊、误切换的问题,每个档位的切换力矩经过调校,既不会因为设备振动自行跳档,也不会因为扳动阻力过大影响操作手感。设计这个三维模型的时候,首先要确认安装边界:基座的方形轮廓尺寸要匹配常见的钮子开关安装开孔标准,接线引脚的间距要符合常规PCB板焊盘间距或者端子排的安装间距,避免出现装上去之后引脚对不上接线位的问题;其次是拨杆的摆动角度,三个档位分别对应左位、中位、右位,每个档位的拨杆摆动角度要和内部触点的行程匹配,保证拨杆到位的时候内部触点能完全接触,不会出现接触不良、触点虚接发热的情况。

  绝缘基座的材质一般选用酚醛树脂或者阻燃尼龙,这类材料绝缘性能好,有足够的机械强度,能承受接线时的扭力,也能在回路正常工作的温度范围内保持结构稳定,不会因为长期受热出现变形松动。在实际选型使用的时候,要注意这个开关的额定电流与电压参数,它属于小电流控制元件,不能直接用来控制大功率负载,一般是接在控制回路里驱动继电器或者接触器,再由大功率器件带负载,避免触点过流烧蚀。模型里还原了开关的所有外部装配特征,包括六角螺母的对边尺寸、密封垫圈的厚度、接线引脚的孔径与伸出长度、拨杆的长度与直径,在做设备面板布局、电控箱三维布线的时候,可以直接把这个模型导入装配体,用来检查安装干涉、预留操作空间,比如拨杆扳动到左右极限位置的时候,和周围的按钮、

  指示灯、面板凸起结构之间要留出足够的间隙,避免操作的时候碰到周边元件,也能给操作人员的手指留出扳动的空间。很多新手做结构设计的时候容易忽略开关的操作空间预留,只留了开关本体的安装孔,结果装配完成之后拨杆旁边就是其他元件,手指伸不进去没法扳动,或者扳动的时候会蹭到旁边的部件,导致操作卡滞,这个模型把拨杆的全行程摆动范围都做了准确还原,导入装配之后就能直接做干涉检查,提前规避这类装配问题。另外开关的四个引脚定义分别对应公共端、左档位触点、中位触点、右档位触点,建模的时候引脚的排布顺序和实际量产产品一致,在做PCB Layout或者接线图绘制的时候,可以直接参考模型的引脚位置来定义接线点位,减少打样之后接线错误的概率。这类开关的内部触点一般采用银合金材质,能降低接触电阻,提升使用寿命,模型虽然只做了外部结构,但外部尺寸完全按照行业通用的量产规格绘制,不管是做设备的方案演示、结构装配验证,还是做教学演示的电控回路模型,都能满足使用需求。在手持设备上使用的时候,加长拨杆的优势更明显,操作人员戴薄劳保手套也能准确扳动档位,不会因为拨杆太短出现打滑的情况,拨杆表面做了哑光防滑处理,扳动的时候摩擦力足够,操作手感清晰。安装螺母的厚度也做了适配,即使面板厚度在1到5mm之间,都能通过螺母锁紧固定,适配不同厚度的设备面板,不需要额外定制安装附件。
