方管十字交叉连接固定结构件

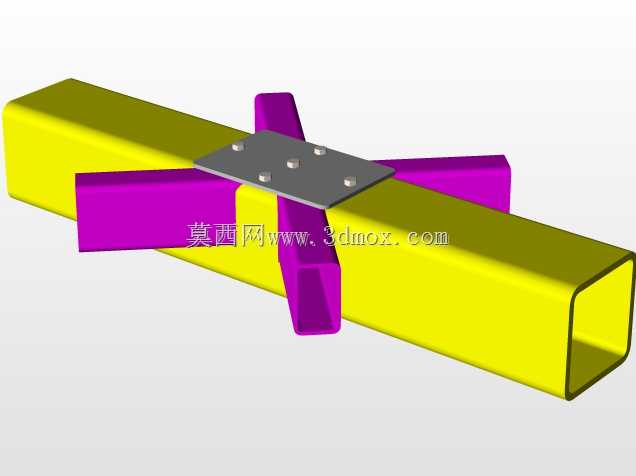

　　在型材框架搭建、设备防护栏组装、流水线支架布设、仓储货架拼接这类现场施工场景里，不同走向的矩形方管做十字交叉固定是非常高频的结构需求，很多新手做结构设计时容易在这类节点上踩坑：要么直接焊接导致后期拆装调整完全无法进行，要么采用抱箍结构在受侧向力时出现滑移偏转，要么开孔穿螺栓破坏方管自身的截面强度，尤其是在需要反复拆装调整、对框架平面度有一定要求的工位，这类节点的可靠性直接决定了整套框架的使用稳定性。这个连接结构采用的是夹板夹持式设计思路，没有在两根交叉的方管本体上做任何钻孔、焊接处理，完全依靠上下两块带沉头孔的金属夹板，配合四颗锁紧螺栓产生的夹紧力，实现两根垂直交叉方管的位置固定。从结构适配性来看，

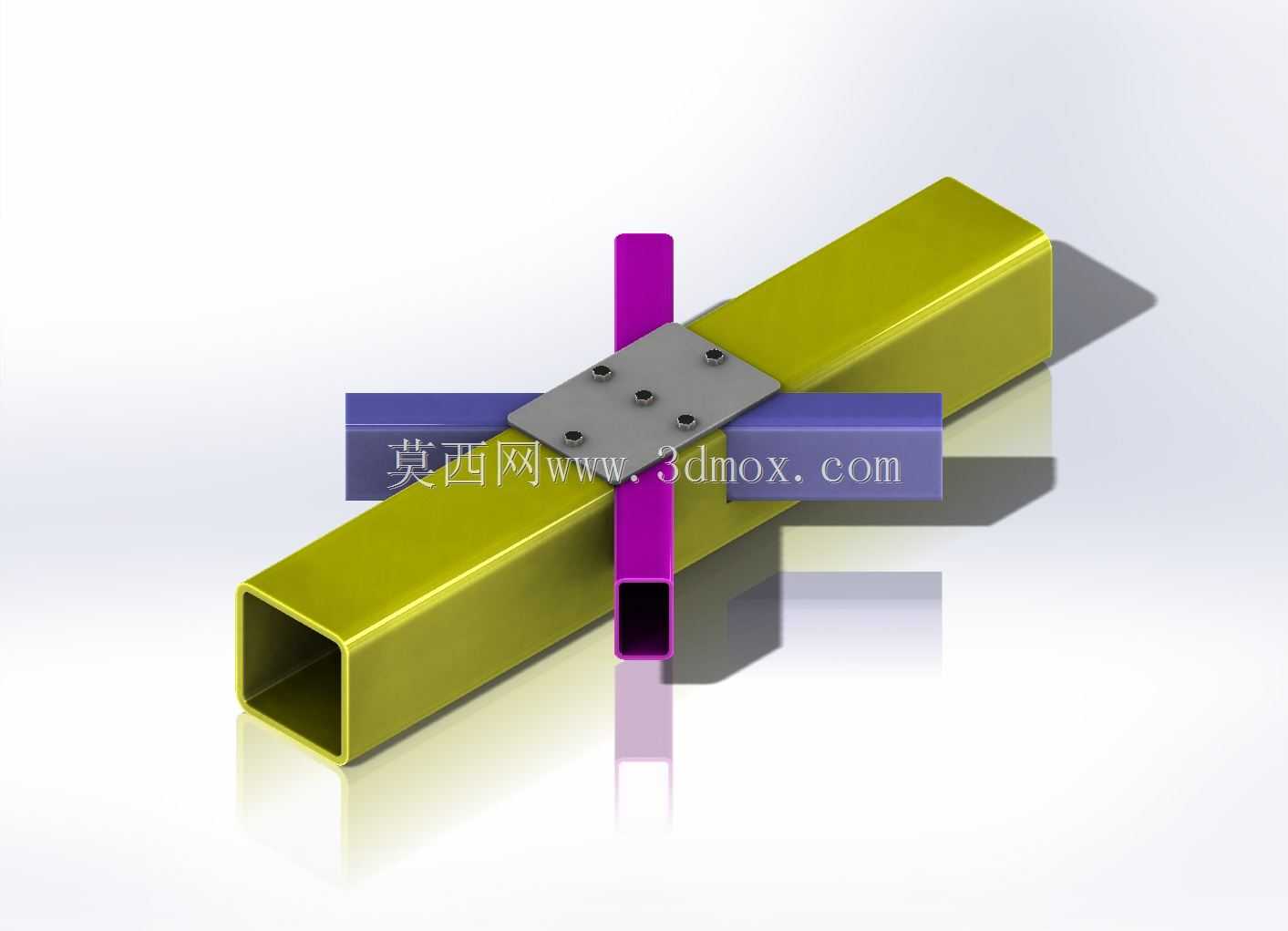

　　这套结构针对的是两种不同截面规格的矩形方管做十字正交连接，横向布置的方管截面尺寸更大，作为主承载梁承担纵向的载荷传递，纵向贯穿的方管截面尺寸更小，作为辅梁实现横向的结构拉结，两块连接夹板分别贴合在两根方管的相邻外表面，夹板上的螺栓孔位置做了精准的位置避让，锁紧后螺栓的预紧力会均匀分布在夹板与方管的接触面上，不会出现局部应力集中压溃方管管壁的问题。做这类结构设计的时候，首先要明确安装边界的限制：夹板的外轮廓尺寸不能超出方管交叉区域的外边缘太多，避免和周边安装的其他配件、护板产生干涉，沉头孔的深度要和所用螺栓的头部高度匹配，保证螺栓锁紧后头部完全沉入夹板表面，不会突出造成刮蹭隐患。实际应用中，这类连接结构的优势非常明显：

　　首先是无损伤安装，不需要对型材做二次加工，普通的成品方管切割到指定长度就可以直接组装，大幅降低现场施工的加工难度；其次是可拆卸调整，当框架的尺寸需要微调、或者局部构件需要更换时，只需要松开四颗螺栓就可以调整方管的相对位置，不需要做破坏性拆除；再者是受力表现稳定，夹板和方管的接触面是平面贴合，相比线接触的抱箍结构，接触面积更大，夹紧力分布更均匀，承受垂直于方管轴向的侧向载荷时，不容易出现相对转动或者滑移。设计这类连接件的时候还要注意几个细节：夹板的厚度要根据所连接方管的壁厚、预期承载的载荷大小做匹配，太薄的夹板在螺栓锁紧时会发生翘曲变形，导致夹紧力不足，太厚的夹板则会增加不必要的重量和材料成本；螺栓的选型要采用全螺纹的内六角沉头螺栓，锁紧时的扭矩要控制在合理范围，既要保证足够的夹紧摩擦力，又不能因为扭矩过大导致方管管壁出现凹陷变形；如果是用在有振动的设备机架上，还可以在夹板和方管的接触面之间增加薄的防滑橡胶垫，进一步提升连接的防松性能。从安装流程来看，这套结构的组装门槛很低，不需要专用的工装夹具，只需要把两根方管按照十字正交的位置摆放到预设位置，扣合上下两块连接夹板，穿入螺栓后对角逐步锁紧就可以完成固定，相比焊接连接不需要专业的焊工操作，也不会产生焊渣、焊接变形这类后续需要处理的问题，尤其适合在无尘车间、防爆车间这类不允许动火作业的场景下使用。在做三维建模的时候，要特别注意方管和夹板之间的配合间隙，预留出合理的安装公差，

　　避免因为型材的尺寸偏差导致夹板无法顺利扣合，螺栓孔的位置要和常用的方管截面规格做匹配，保证结构的通用性，同时要模拟螺栓锁紧后的受力状态，校验夹板的应力分布和变形量，确保在额定载荷下结构不会出现失效。这类十字连接结构除了用在工业框架搭建上，在户外的宣传栏支架、光伏支架、农业大棚的骨架搭建场景里也有非常广泛的应用，不同场景下只需要调整夹板的材质和表面处理工艺就可以适配：普通室内场景用冷轧钢板做喷塑处理就可以满足需求，户外潮湿或者有腐蚀的场景则可以采用不锈钢材质或者做热镀锌处理，提升结构的耐锈蚀能力。很多设计人员在做这类连接结构时容易忽略一个问题：两根交叉方管的接触面之间如果没有预留微小的间隙，长期使用后如果出现锈蚀，两根方管会粘连在一起，后期拆卸会非常困难，所以在设计时可以在两根方管的接触位置预留0.5到1毫米的间隙，依靠夹板的夹紧力实现固定，既不影响连接的可靠性，又能给后期拆卸留出操作空间。另外，夹板上的沉头孔加工精度也要做控制，沉头孔的锥面角度要和螺栓头部的锥面完全匹配，否则螺栓锁紧后头部和沉头孔是线接触，不仅锁紧力不足，长期受振动影响还容易出现螺栓松动的问题。
