参数化椭球形封头玻璃钢立式储罐

　　在化工、环保、水处理等行业的物料存储环节，立式玻璃钢储罐是应用极广的静设备，这类设备凭借玻璃钢材质耐腐、自重轻、强度适配性好的特点，常被用于存储酸碱介质、水处理药剂、常温常压类液态物料，相比传统钢制储罐，它无需额外做衬胶、衬塑防腐层，后期维护成本更低，在中小型化工项目、市政污水处理站、制药厂溶剂存储区都能见到这类设备的身影。

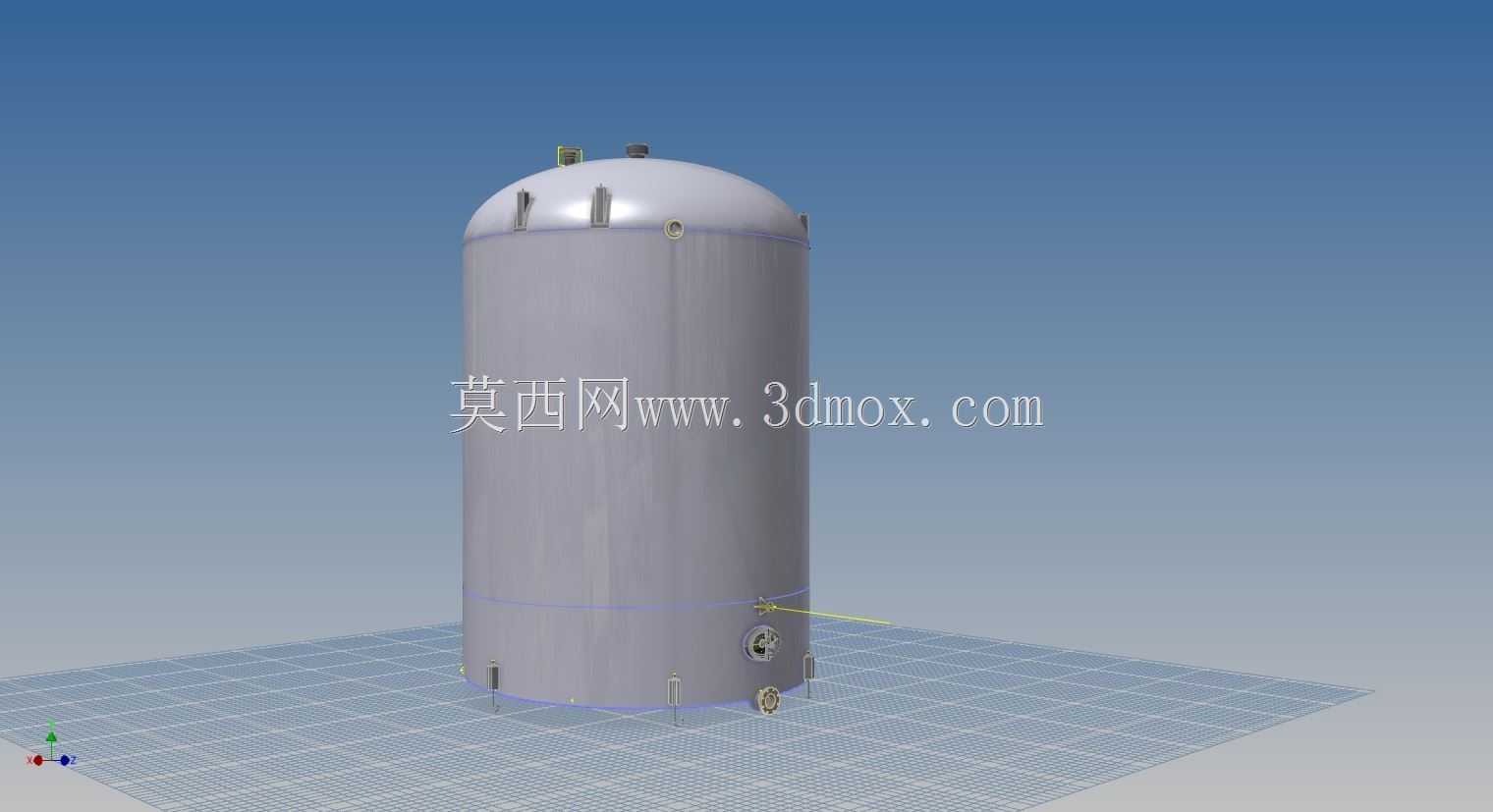

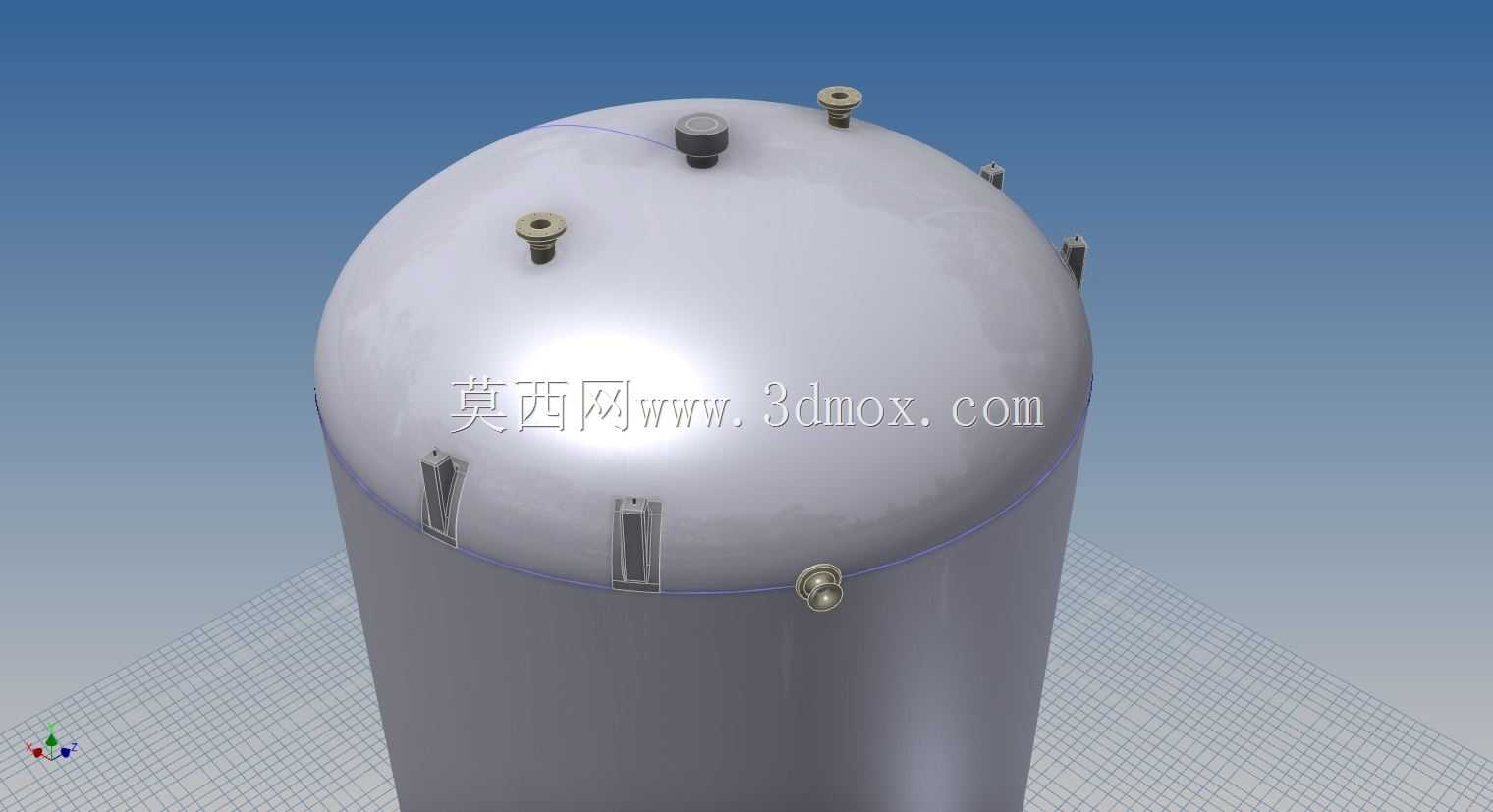

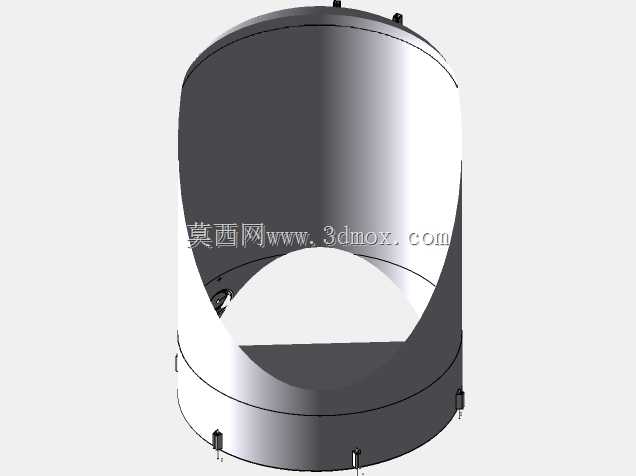

　　这款立式储罐采用椭球形封头设计，筒体为等直径圆柱结构，整体高度4900mm，筒体内径4000mm，属于中小型常压存储设备的常用尺寸区间。椭球形封头的选型是经过受力核算的，相比平封头，它在承受内压时的应力分布更均匀，不需要额外做太厚的补强层，就能满足常压或者微内压工况的使用要求，封头与筒体采用对接糊制工艺连接，接缝处做多层玻纤布铺层补强，避免应力集中导致的渗漏风险。

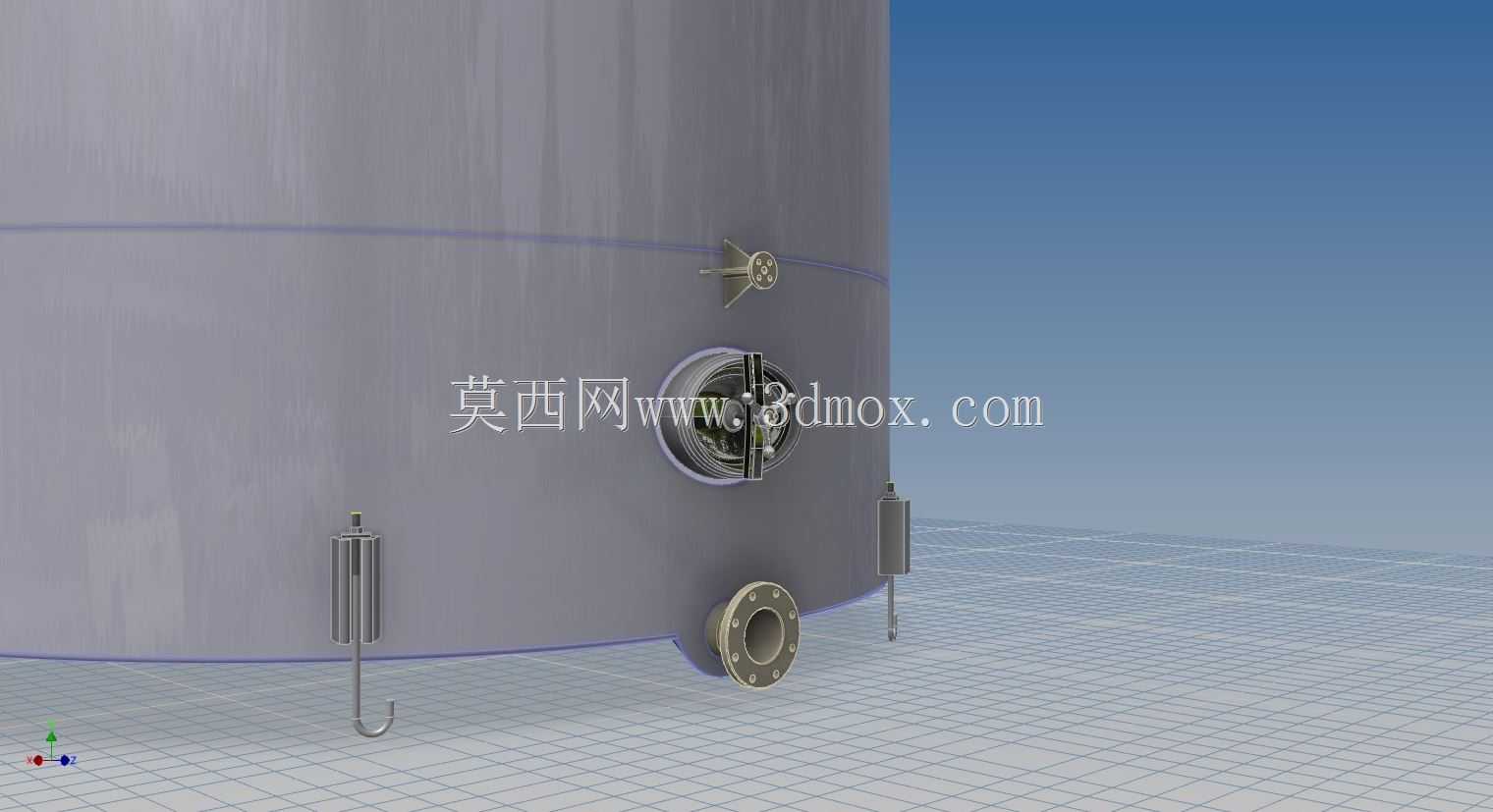

　　设计阶段采用参数化建模思路，将筒体直径、筒体高度、封头曲率、附件安装位置都设置为可驱动参数，调整对应参数就能快速生成不同容积的储罐模型，能大幅提升同系列产品的设计效率，不用每次从零开始建模。筒体上预留的接口覆盖了常用的功能需求：下部设置的出料口带法兰连接结构，位置距离罐底150mm，能保证排料时尽量减少罐内残液，出料口旁预留了液位计安装接口，可适配玻璃管液位计或者磁翻板液位计的安装需求；筒体中上部设置了进料口、溢流口，进料口伸入罐内200mm，端部做45度斜切处理，避免进料时液体直冲罐壁造成局部冲刷磨损；罐顶设置了人孔、呼吸口、备用接口，人孔直径500mm，方便检修人员进入罐内做清洁、检查作业，呼吸口用来平衡罐内外压力，避免进料时罐内憋压、出料时罐内形成负压损坏罐体。

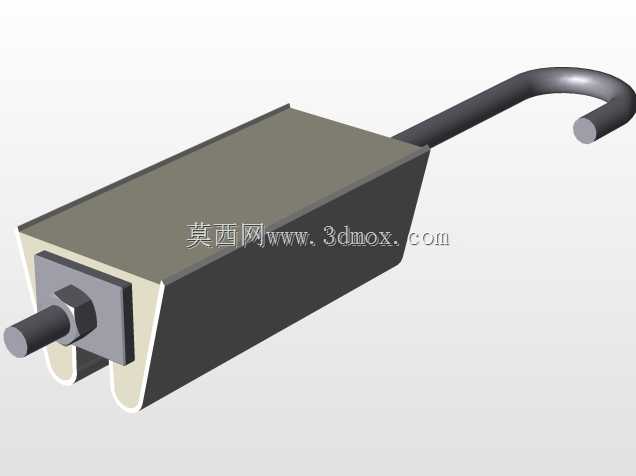

　　安装边界方面，罐底设置了均匀分布的锚固支脚，支脚数量为8个，沿罐底圆周等距排布，每个支脚都预留了地脚螺栓安装孔，适配M24的膨胀螺栓或者化学锚栓固定，安装时需要先做混凝土基础，基础平面度误差控制在2mm/m以内，避免罐体安装后出现倾斜导致局部受力过大。罐底与基础之间会铺设5mm厚的橡胶减震垫，既能弥补基础的微小平面度误差，也能避免罐体与混凝土硬接触造成的底部磨损。

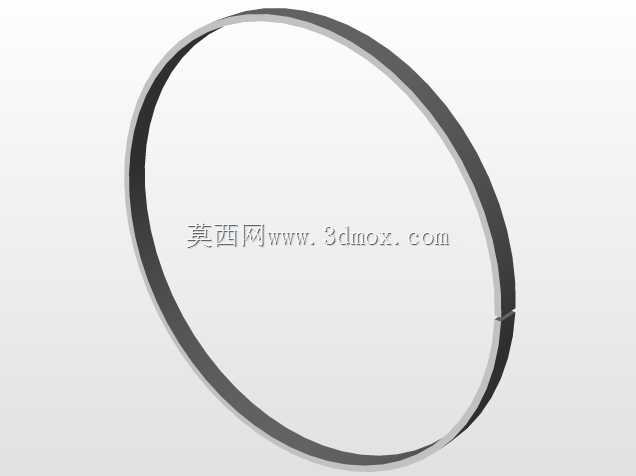

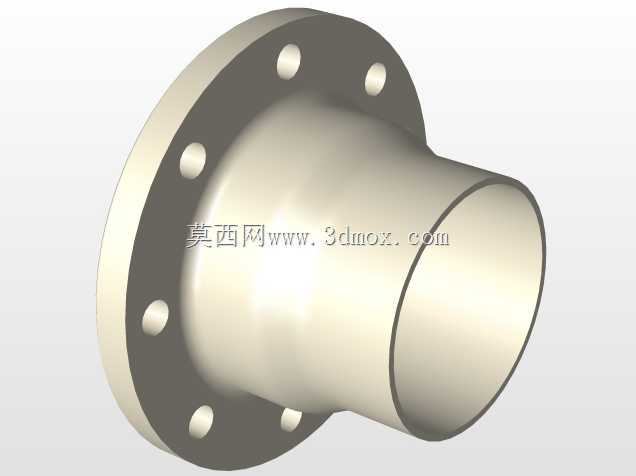

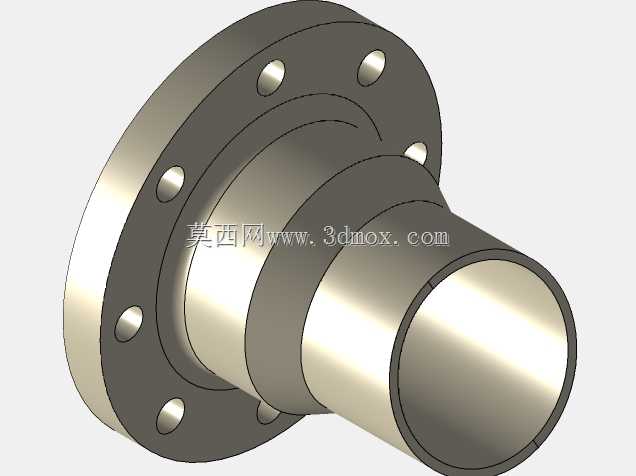

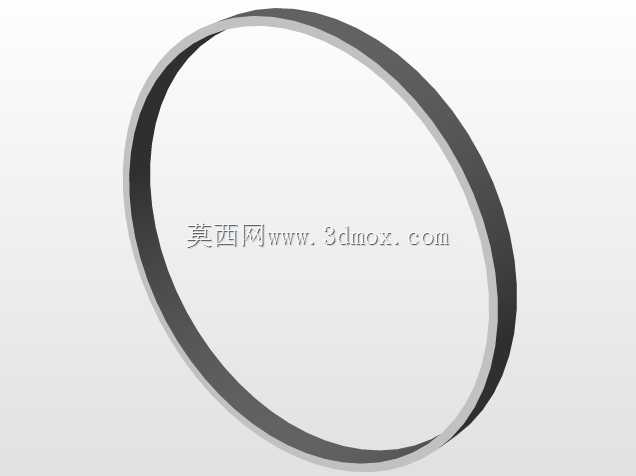

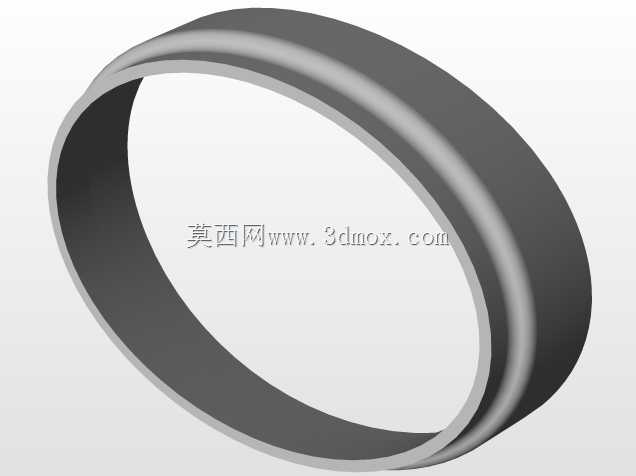

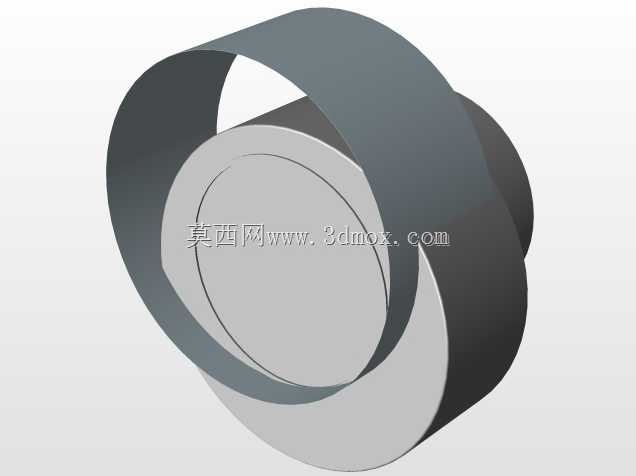

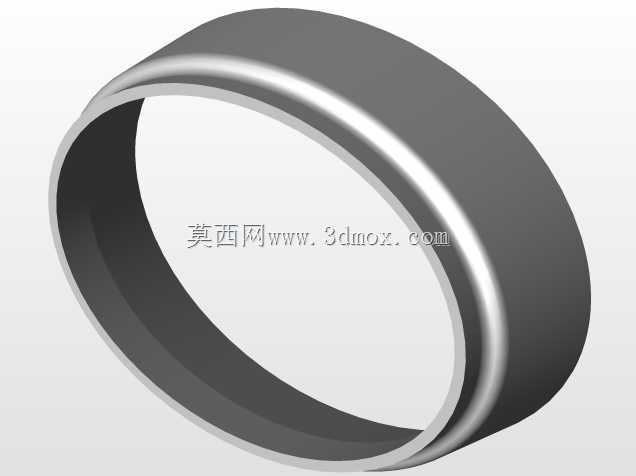

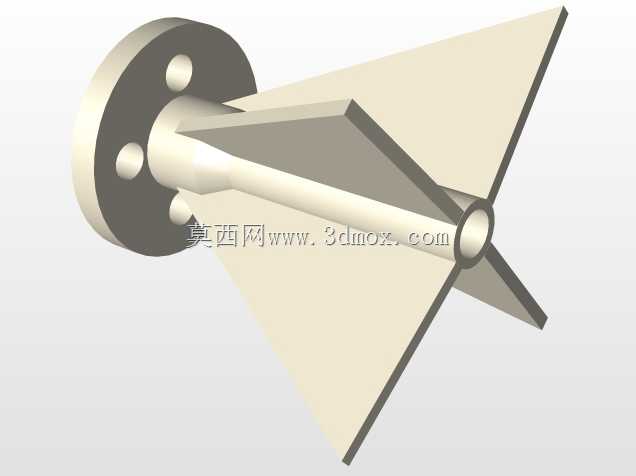

　　罐体上的附件都做了模块化设计，法兰、人孔、通风口、锚固件都做成独立的参数化特征，调整公称直径、压力等级参数时，对应的安装孔位、补强圈尺寸会自动更新，比如将出料口从DN80调整为DN100时，模型会自动匹配DN100法兰的螺栓孔分布、补强圈外径，不需要设计人员手动逐个修改尺寸，能有效减少设计失误。筒体上的管线接口都做了补强处理，每个开孔位置都会根据开孔直径铺设对应层数的玻纤补强层，建模时已经将补强层的范围、厚度做了参数化关联，开孔尺寸变化时补强结构会同步调整，符合玻璃钢设备的设计规范要求。

　　在实际工程应用中，这类储罐的布置需要预留足够的操作空间，罐顶人孔上方要预留不小于1200mm的检修空间，罐体周围要预留600mm以上的巡检通道，方便日常检查接口渗漏情况、观测液位计读数。参数化模型的优势还体现在配套管线设计上，设计人员可以直接从模型中提取所有接口的坐标、法兰规格，不用反复核对二维图纸，能减少管线设计时的错漏碰缺问题，提升整体项目的设计效率。
