铁路机车检修车间龙门起重作业平台

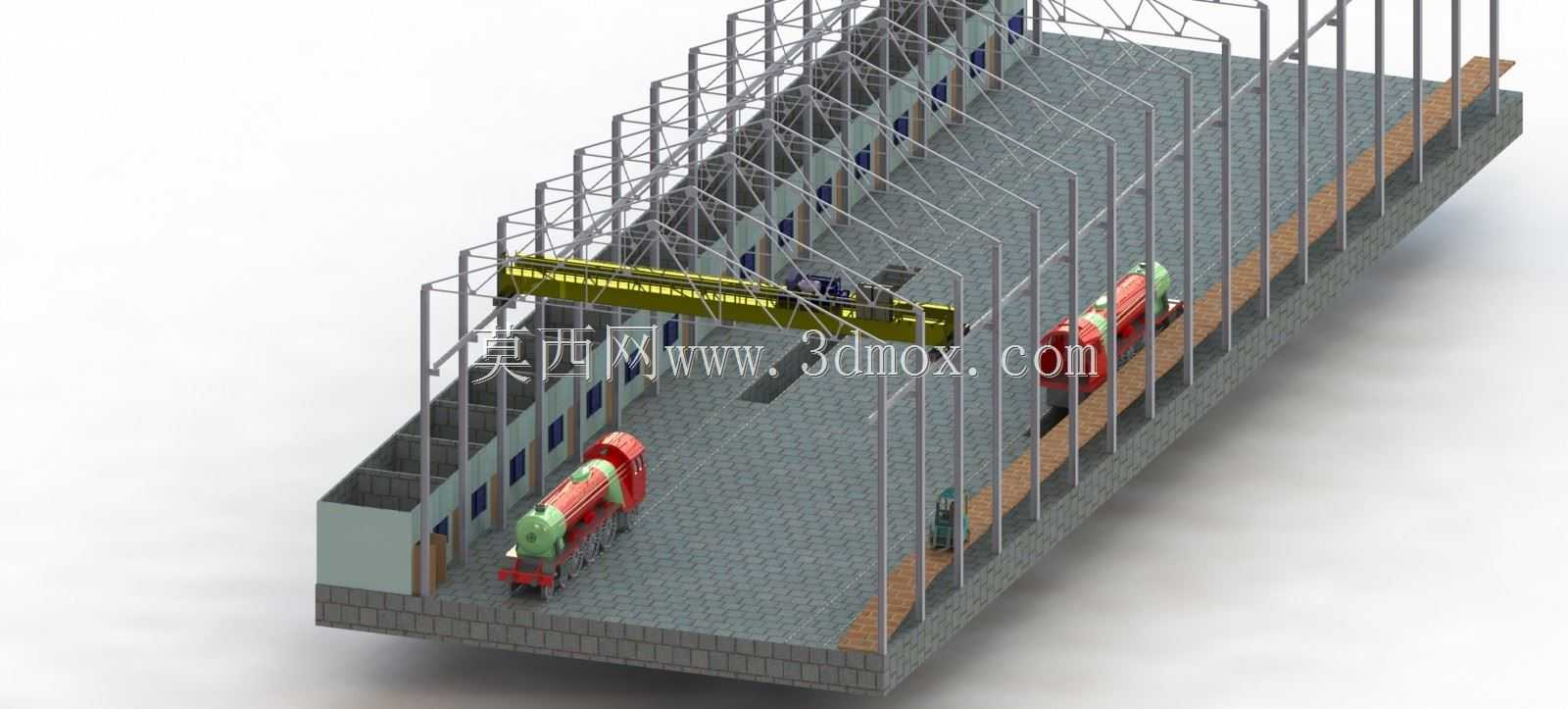

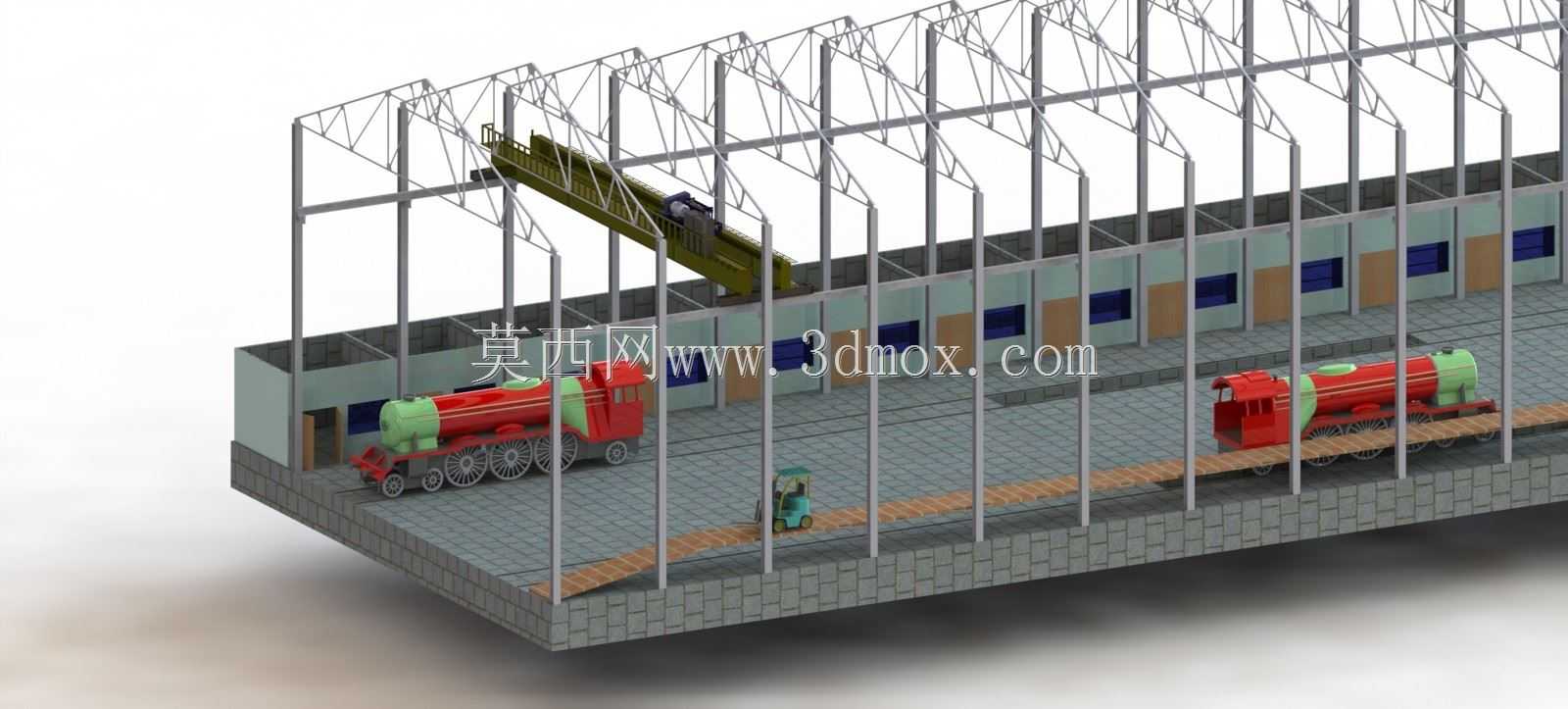

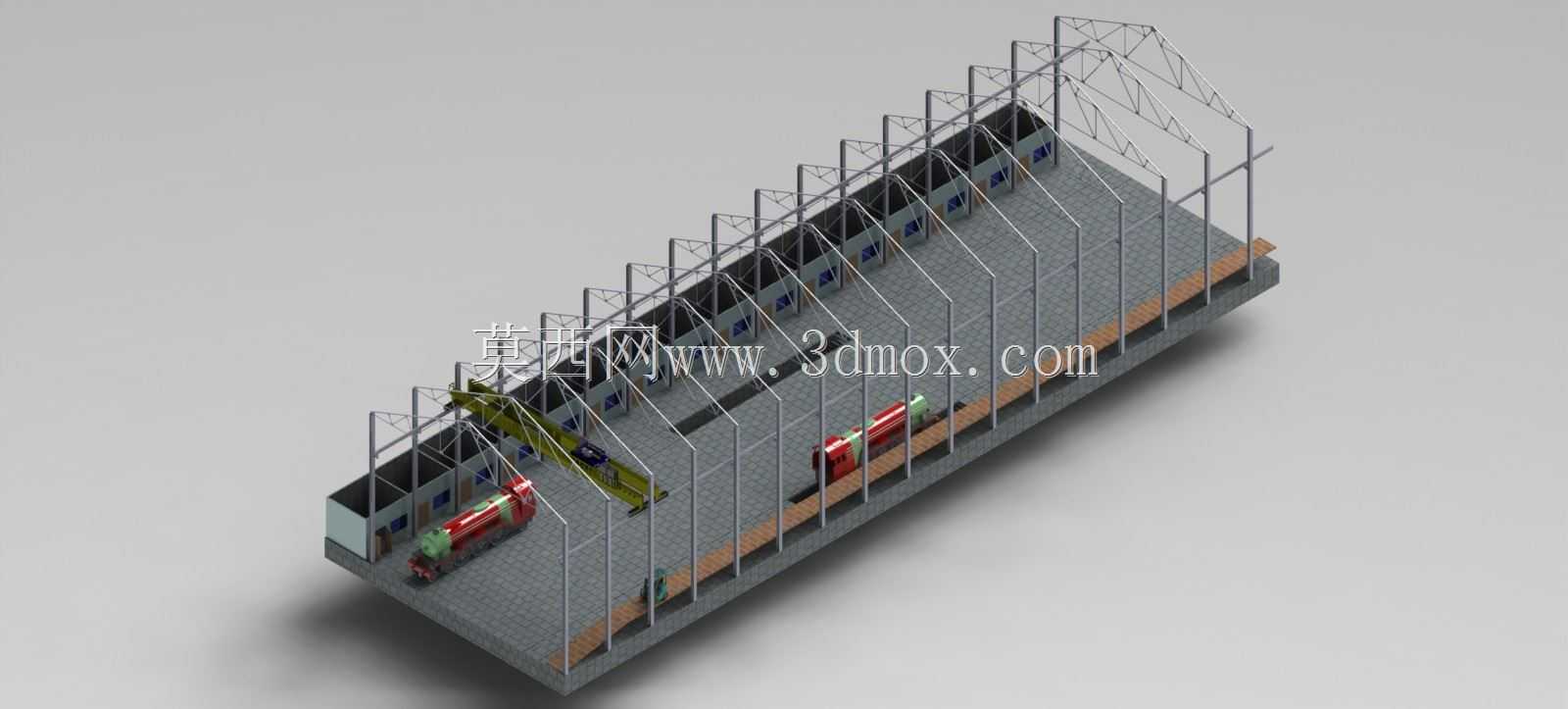

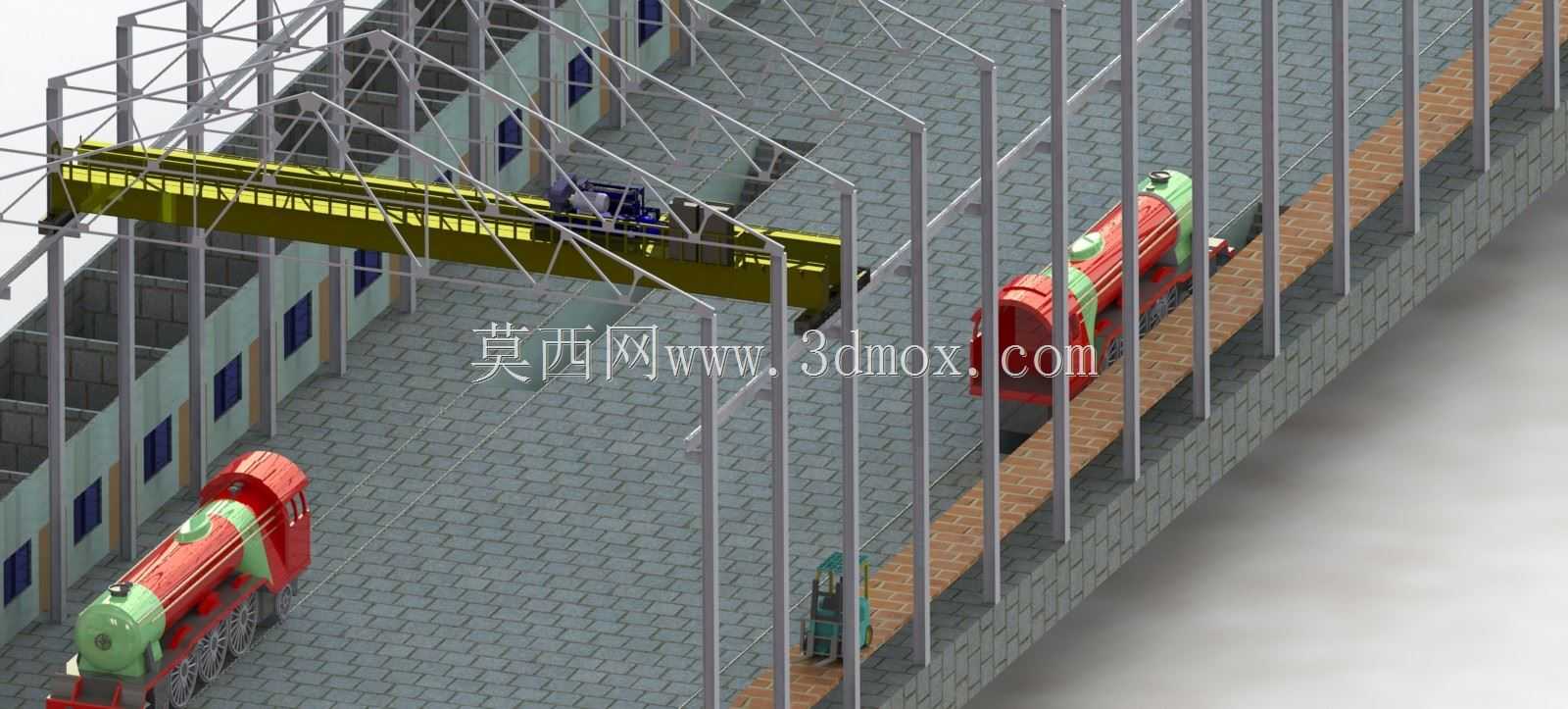

　　这套三维建模内容还原的是铁路机务段内机车车辆修理厂房的核心作业区配置，核心承载设备为横跨检修工位的双梁门式起重机构，配套沿厂房纵向排布的检修月台、轨道走行区与侧部附属作业通道，整体布局完全贴合国内干线机车、调车机车的定检、架修作业场景需求。从实际作业逻辑来看，这类起重平台的核心用途是完成机车检修过程中的大部件吊装转运，包括机车转向架整体拆卸吊运、柴油机总成更换、车顶高压设备吊装、轮对周转输送等重载作业，区别于普通货场用龙门吊，该配置的起重作业范围完全覆盖两条并行的机车检修轨道，可实现待修机车从入厂对位、部件拆解、检修转运到组装落成的全流程起重覆盖，无需额外配置移动式起重设备，大幅压缩检修过程中的部件转运路径。

　　设计层面首先考虑的是厂房的安装边界约束，整体厂房采用排架式钢结构立柱，立柱间距匹配龙门吊的走行轨距，走行轨道沿厂房纵向通长铺设，轨道顶面标高与厂房侧墙的窗台标高保持合理安全间隙，避免龙门吊大车走行过程中与侧部建筑结构、管线支架发生干涉。龙门吊的主梁下沿标高经过严格核算，既要满足吊起最高尺寸的机车部件时，部件底部与停放在轨道上的机车车顶之间保留不小于三百毫米的安全作业距离，也要控制整体起升高度避免与厂房屋架下弦、屋面通风管道、照明桥架发生碰撞，同时主梁端部的大车运行机构与厂房立柱内侧的安全距离符合起重设备安全规范要求，预留足够的检修操作空间。配套的检修月台沿轨道侧边布置，月台顶面标高与机车走行部的脚踏板标高齐平，

　　方便检修人员直接登车作业，月台宽度满足人员通行、小型工具车周转、临时放置拆解小部件的需求，月台边缘设置安全警示边界，避免作业人员意外侵入起重吊物的垂直作业范围。从功能配置上看，龙门吊的小车起升机构配备双速起升配置，重载作业时采用低速档保证部件吊运平稳，避免吊装精密部件时产生过大晃动，空载走行时可切换高速档提升作业效率；主梁上设置的检修吊笼可沿主梁横向移动，方便运维人员对小车机构、供电滑线进行日常维护。厂房侧部的窗户排布位置避开了龙门吊的走行极限位置，自然采光可覆盖大部分检修作业面，减少白天作业的人工照明能耗。轨道区域的地面采用重载混凝土地面，承载能力满足满负荷机车停放与轮对转运小车的通行要求，地面设置的排水沟槽沿轨道纵向布置，

　　可快速排走检修过程中产生的清洗废水、废油积液，避免地面积水影响作业安全。在建模细节处理上，钢结构立柱的连接节点、龙门吊的走行轮组、起升卷扬机构、机车的外形轮廓都按照实际工程比例还原，月台的边缘倒角、地面的铺装纹理、侧墙的窗户分格都贴合真实厂房的建设标准，没有做过度的艺术化夸张处理，可直接用于机务段检修车间的布局规划演示、新员工作业场景培训、起重作业路径模拟验证等场景。设计过程中还充分考虑了作业的安全冗余，龙门吊的两端设置行程限位装置，对应位置的厂房端部设置安全止挡，避免大车冲出轨道；吊物作业范围与月台作业区之间预留了安全避让空间，吊运大部件时月台人员可提前避让到安全区域；整体布局的物料流转路径做了优化，拆解下来的待修部件可直接通过龙门吊吊运到厂房端部的部件检修区，修好的部件也可直接吊运回组装工位，减少二次转运的工作量。另外，这套配置的起重吨位匹配主流干线机车的检修需求，不需要额外配置大吨位起重设备就能覆盖绝大多数检修作业的吊装需求，厂房的跨度设计也充分考虑了后期增建第三条检修轨道的扩展空间，龙门吊的走行轨道基础预留了延长条件，可根据后续检修产能的提升灵活调整作业区布局。
