低成本中密度纤维板桌面数控雕刻机设计

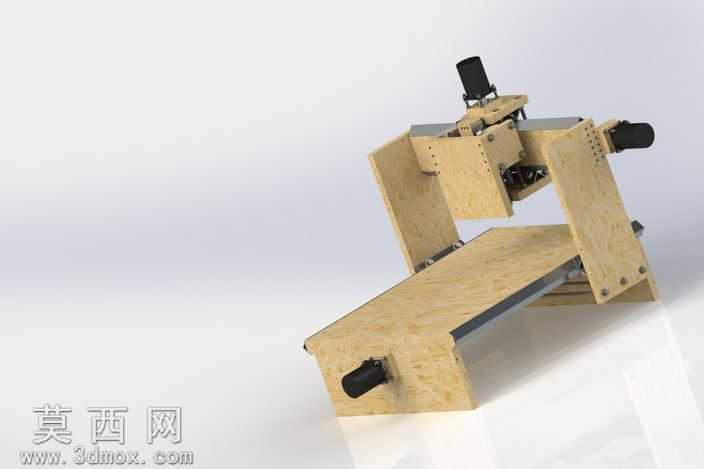

这款桌面级数控雕刻机采用中密度纤维板作为主体结构材料，整体建模过程围绕低成本易加工的核心设计思路展开，在三维建模阶段优先选用规则板材拼接的结构形式，规避复杂曲面与特殊工艺加工需求，让普通爱好者无需专业金属加工设备即可完成整机制作。建模过程中对龙门式运动结构做了适配性优化，两侧立式支撑板与水平横梁采用嵌入式榫卯定位搭配紧固件锁合的结构，既保证纤维板材质下的结构刚性，又降低装配对位难度，所有板材零件的建模均预留标准件安装孔位，孔位公差经过反复校核，适配市面通用的螺丝、螺母等紧固件，无需二次扩孔或修配。传动部分建模时选用溜冰鞋轴承搭配线性光轴组成滑动导向结构，替代成本较高的商用直线导轨，建模阶段对轴承安装位做了沉槽设计，保证轴承与光轴的配合精度，同时预留步进电机的安装基准面，三个运动轴的电机安装位均做了同心度校准结构，避免传动过程中出现卡顿或丢步问题。主轴安装部分的建模采用可调式压紧结构，可适配不同功率的小型高速主轴，工作台面做了平整化处理并预留T型槽安装位，方便工件装夹固定。整机建模完成后通过装配干涉检查，逐一排查板材拼接处、运动行程范围内的干涉问题，对纤维板零件的边角做了倒圆角处理，既提升外观质感又避免装配使用时划伤。材质渲染阶段还原中密度纤维板的真实肌理，金属光轴、轴承、紧固件部分赋予金属哑光材质，步进电机赋予工程塑料与金属结合的材质效果，整体渲染效果直观呈现整机的装配完成状态，方便制作者对照完成零件加工与整机装配。设计过程中充分考虑普通制作者的工具条件，所有板材零件均可通过手持切割工具或小型激光切割机完成加工，无需大型工业加工设备，完整的三维模型包含所有零件的尺寸参数与装配关系，可直接导出工程图用于零件下料制作，程序调用模块预留了标准数控代码接口，可直接适配通用的数控控制方案，实现平面雕刻、软金属铣削、塑料板材切割等多种加工功能，是面向创客与DIY爱好者的高性价比桌面数控加工方案。
