数控雕刻机金属型材机架框架结构设计

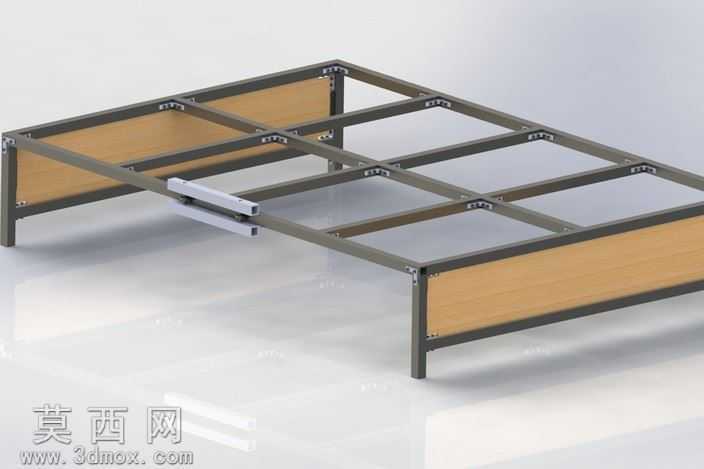

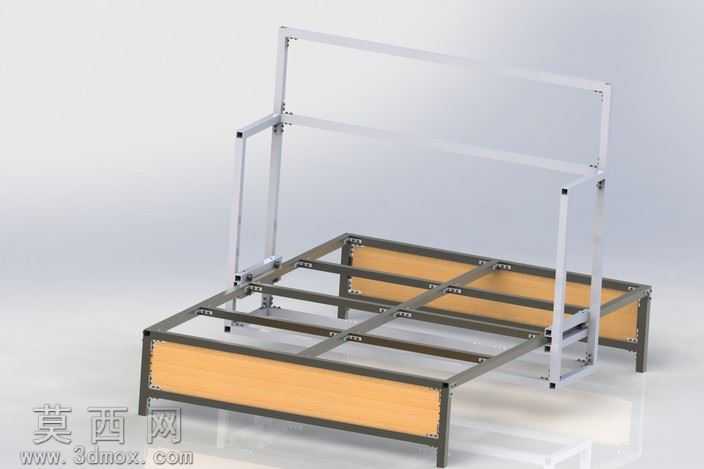

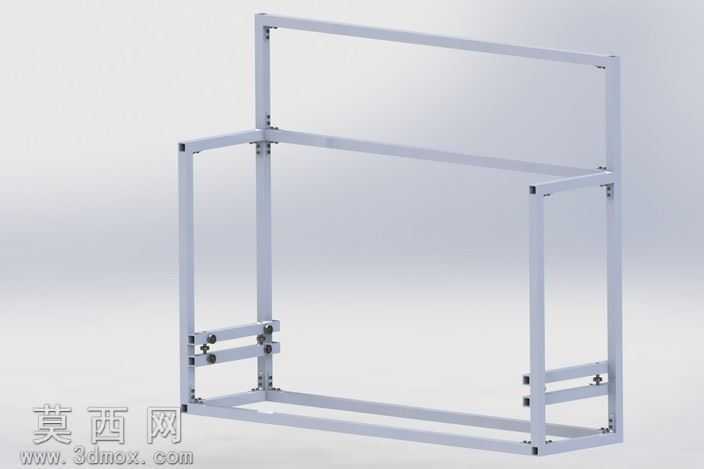

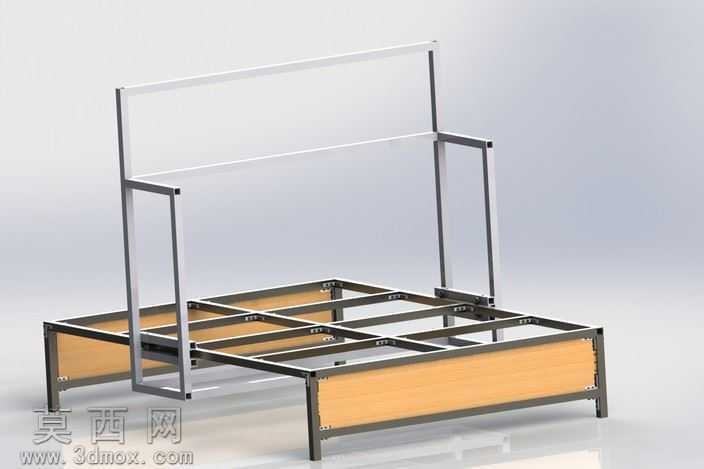

本作品为数控雕刻机的机架主体框架三维建模成果，采用三维机械设计软件完成整体结构的参数化搭建，建模过程严格遵循机械加工装配的工艺逻辑，对每一处型材衔接、角件连接位置都做了精准的尺寸约束，确保后续装配环节无干涉问题。模型整体采用矩形金属型材作为主梁结构，通过标准角码连接件完成纵横方向的型材拼接，框架长边与短边的型材排布经过受力校核，横向设置多根加强横梁来提升整体框架的抗扭、抗弯性能，避免雕刻作业过程中因切削受力产生结构形变，影响加工精度。框架两侧的侧板采用木质复合板材搭配金属包边的设计，在渲染环节对金属型材赋予了哑光深灰喷塑的材质效果，对木质板材赋予了浅木色纹理材质，对连接角件赋予了金属镀锌质感，通过光影渲染还原了机架真实的材质质感与装配效果。设计过程中优先考虑机架的承重稳定性，底部预留了支撑脚的安装位置，框架侧边预留了直线导轨、传动组件的安装基准面，所有安装孔位都按照标准紧固件尺寸做了预留设计，确保后续导轨、丝杠、驱动电机等核心组件可以直接完成装配。当前模型为雕刻机整体构建的主体框架部分，后续可在此基础上拓展添加龙门移动组件、主轴安装座、工作台面板、传动系统等模块，逐步完善整台数控雕刻机的完整三维结构，框架的模块化设计也方便后续根据不同加工幅面需求调整型材长度，快速衍生出不同规格的雕刻机机架方案，整体结构兼顾了加工成本、装配便捷性与结构刚性，能够满足中小型数控雕刻机的底座支撑需求。
