带绕组穿线结构的电机转子组件结构

项目分类:电机 发布时间:2021-11-27 ID:423278
  • 带绕组穿线结构的电机转子组件结构
  • 带绕组穿线结构的电机转子组件结构
  • 带绕组穿线结构的电机转子组件结构

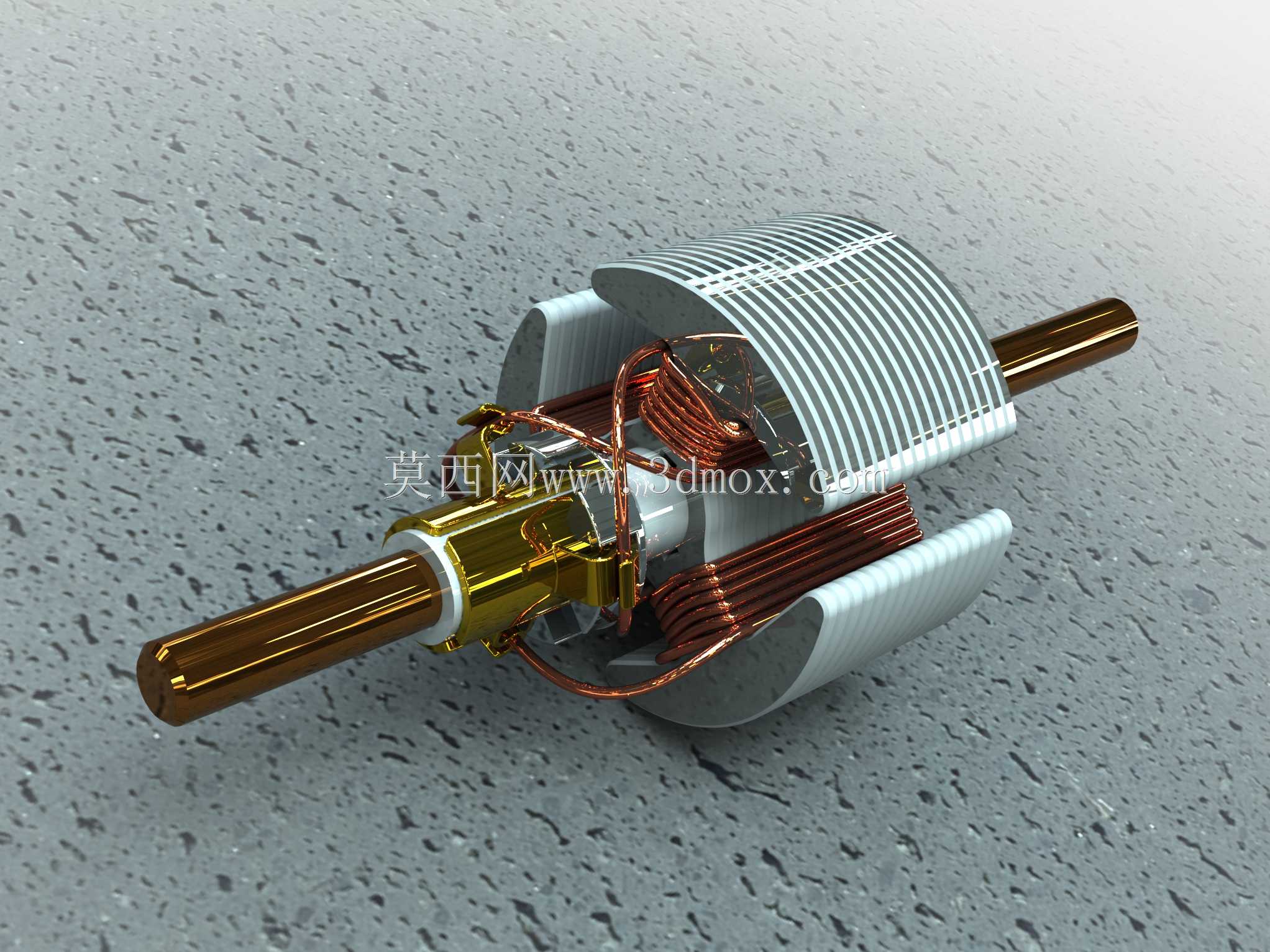

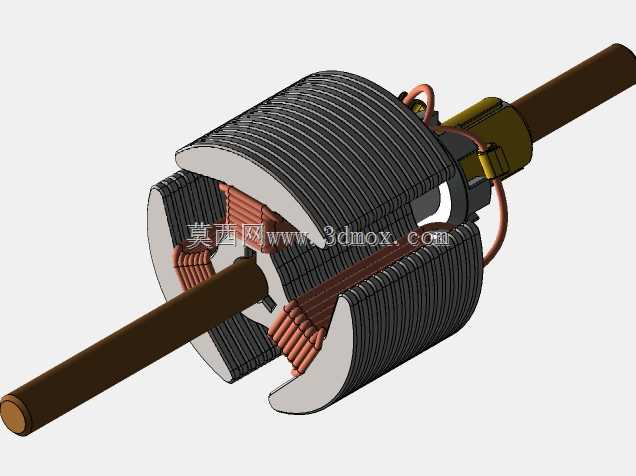

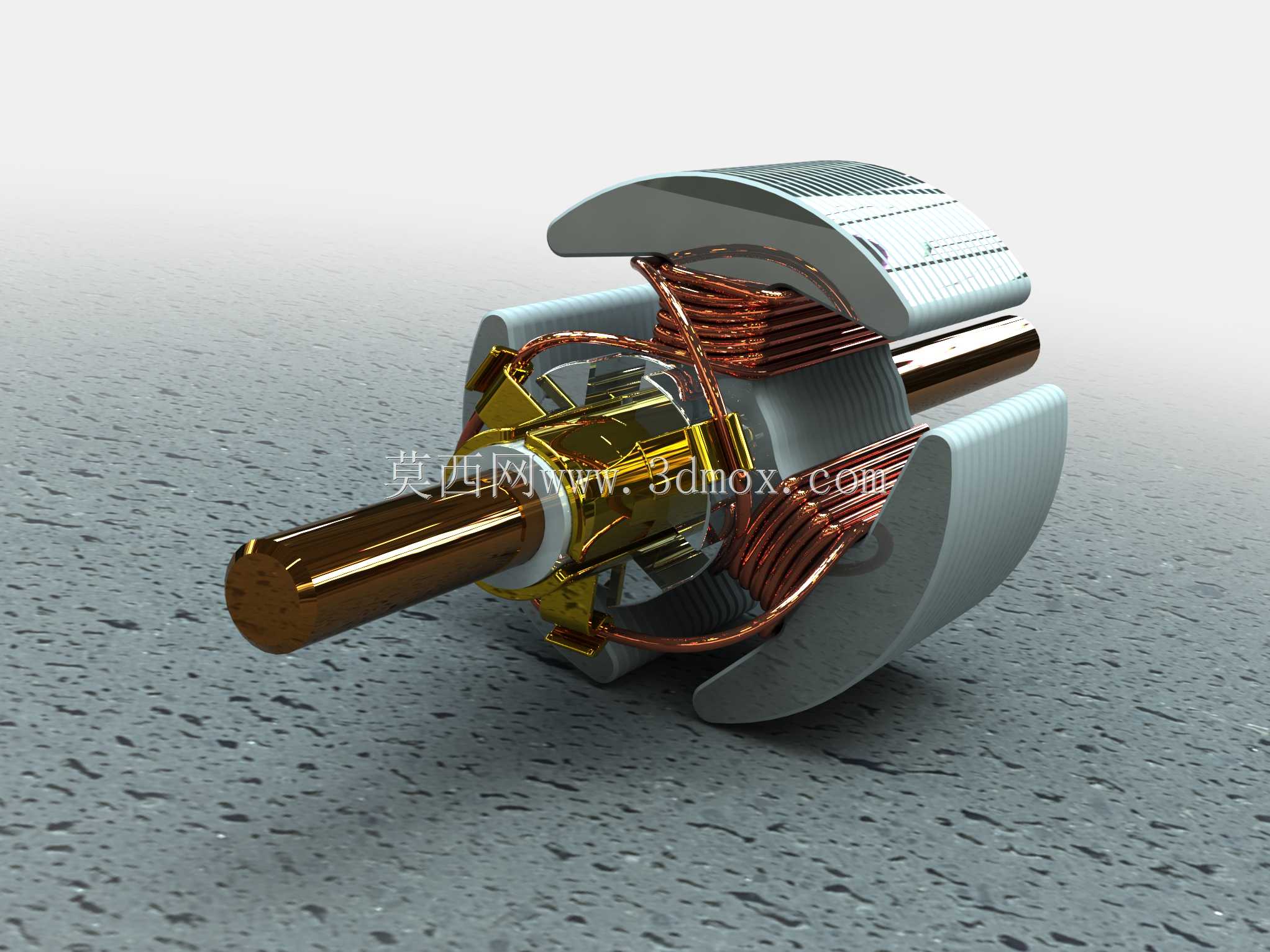

  这套转子结构是有刷交直流电机的核心转动部件,日常在小型电动工具、家用小功率动力设备、低压传动装置里都能见到同结构的应用,它的核心作用是在定子形成的励磁磁场中,通过绕组通入电流后产生电磁转矩,以此带动输出轴连接的负载完成旋转做功。从结构设计逻辑来看,整个组件以贯通式转轴作为装配基准,所有零件的同轴度公差都围绕转轴的轴线做基准约束,避免高速转动时出现动平衡超差引发的振动、噪音问题。转轴采用阶梯轴结构,两端伸出段是轴承安装位,直径公差控制在k6级,和轴承内圈采用过渡配合,保证转动时不会出现相对滑移;中间段直径更大,用来叠压固定硅钢片铁芯,铁芯和轴之间通过过盈配合加周向定位键传递扭矩,避免大负载启动时铁芯和转轴出现相对转动。铁芯部分采用0.

  5mm厚的冷轧无取向硅钢片叠压而成,每片硅钢片都冲有均匀分布的嵌线槽,叠压后形成贯通的槽位用来嵌放绕组线圈,叠压后的铁芯两端做了绝缘端板隔离,避免漆包线和硅钢片的锐边接触刮破绝缘漆造成匝间短路。绕组采用聚酯漆包圆铜线绕制,按照设计的极数和节距嵌入铁芯槽内,槽内垫有复合绝缘槽纸做层间隔离,绕组端部用绝缘扎带绑扎固定,防止高速转动时离心力把端部铜线甩散;绕组的引出线按照接线逻辑连接到转轴一端的换向器上,换向器采用铜片加云母绝缘的压装结构,和转轴保持过盈配合,工作时和碳刷滑动接触,持续为转动中的绕组通入对应方向的电流,保证转子能持续输出定向转矩。从安装边界来看,转轴两端轴承位的跨距需要和定子端盖的轴承室位置匹配,

  铁芯的外圆直径和定子铁芯内圆之间要保留0.3-0.8mm的均匀气隙,气隙的均匀度直接影响电机的空载电流、启动转矩和运行噪音,建模时已经把这个装配间隙做了预留,避免装配后出现定转子扫膛的问题。绕组端部的伸出长度也做了尺寸约束,端部最大外圆直径小于定子端盖的内膛直径,不会和端盖发生运动干涉;换向器的安装位置和碳刷架的安装位对应,保证碳刷能完全贴合换向器的工作表面,接触压力处于合理区间。这套结构在设计时优先考虑了量产装配的工艺性,硅钢片采用标准化冲片,叠压时可以用自动叠铆工艺提升生产效率,绕组嵌线可以适配半自动嵌线设备,不需要复杂的手工整形就能满足装配要求;转轴的加工工序集中在数控车床上一次装夹完成轴承位、铁芯位、换向器位的加工,

  最大程度保证各段的同轴度,减少后续动平衡校正的去重量。实际应用中,这类转子的动平衡精度需要达到G2.5级,通常会在铁芯端环或者绕组端部加平衡胶泥、或者在转轴的平衡环上铣去多余重量来实现,建模时也预留了平衡校正的结构空间,不需要额外改动主体结构就能完成动平衡调整。另外,绕组的浸漆处理工序也在结构设计时做了考虑,铁芯槽内的空隙、绕组端部的缝隙都预留了绝缘漆填充的空间,浸漆后可以把绕组固化成一个整体,提升防潮、抗震性能,同时也能改善绕组的散热条件,避免长时间运行时热量堆积造成绝缘老化。
