铝合金材质无刷电机原型结构设计

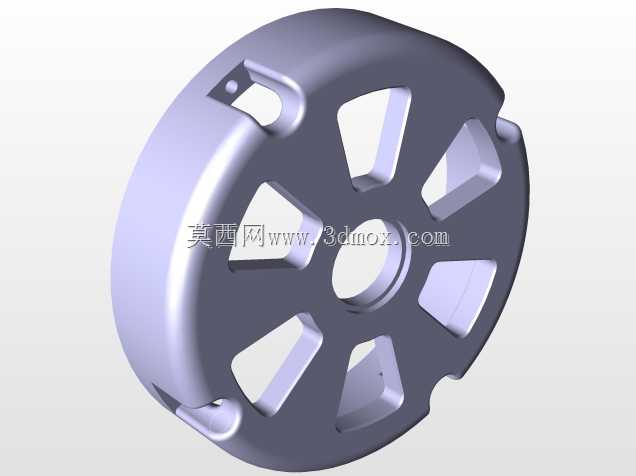

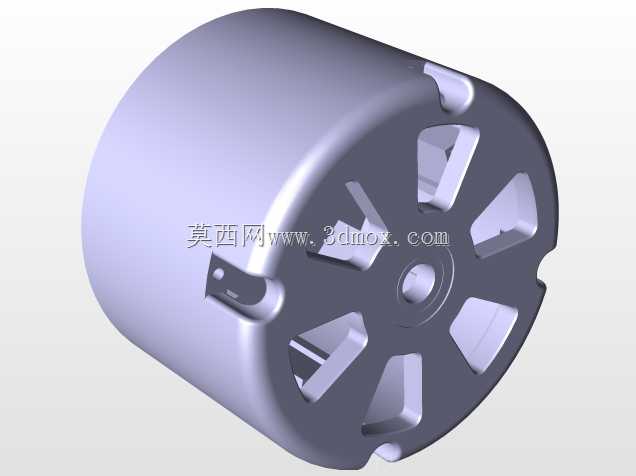

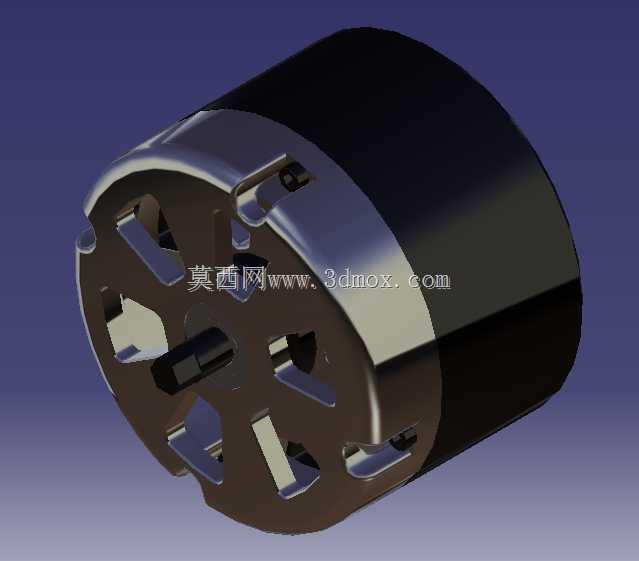

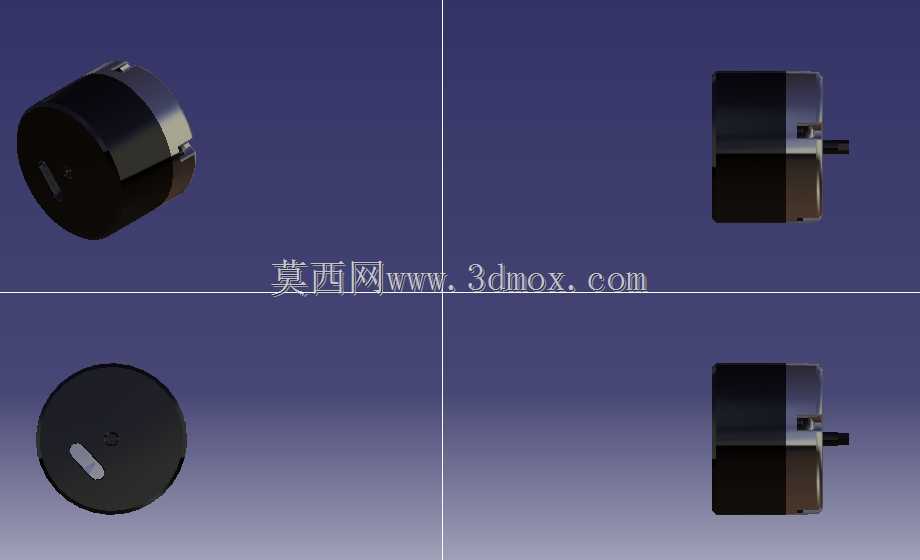

　　这款无刷电机原型的结构设计，最初是面向小型便携动力设备的定制化需求展开，在消费级小型电动工具、桌面级自动化执行机构、小型航模动力单元这类对动力密度、运转平顺性有要求的场景中，这类结构的无刷电机能够替代传统有刷方案，解决碳刷磨损带来的维护周期短、运转火花干扰周边电子元件的问题。从实际使用的角度出发，设计阶段优先考虑了端盖的受力分布，前端盖采用一体化镂空的辐条式结构，并非单纯为了减重，镂空区域直接对应内部定子绕组的散热风道，电机持续运转时，转子带动的内部气流可以顺着辐条间隙快速带出绕组产生的热量，避免长时间高负载下绕组温升过高导致的磁钢退磁问题。端盖与机壳的配合采用止口定位结构，配合面预留了0.02mm的过盈公差，

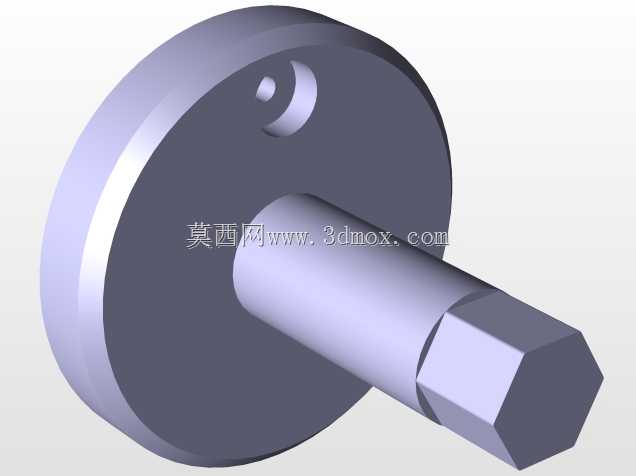

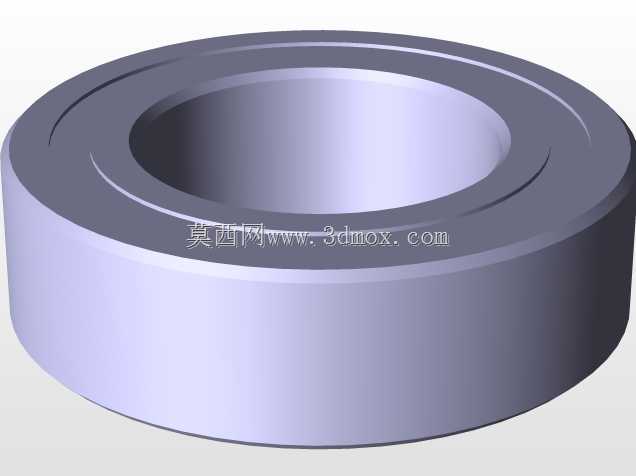

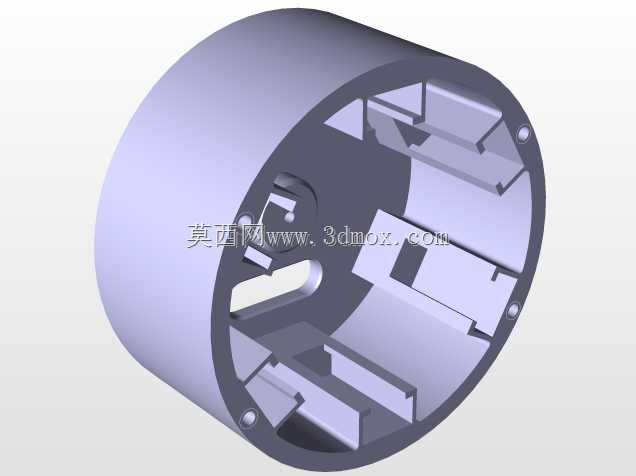

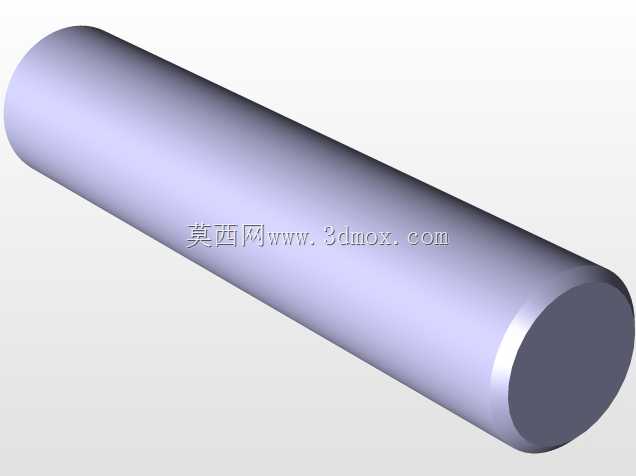

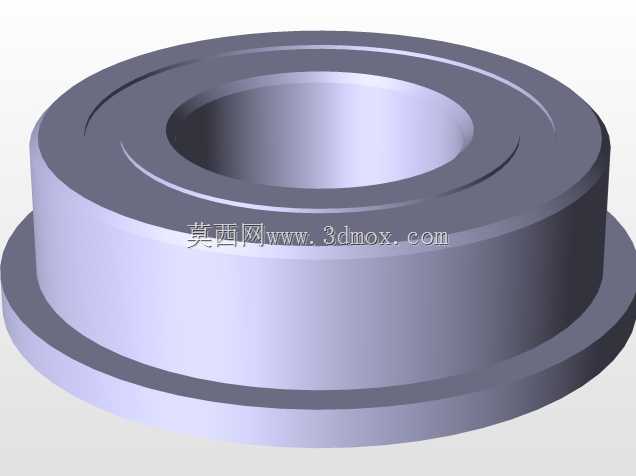

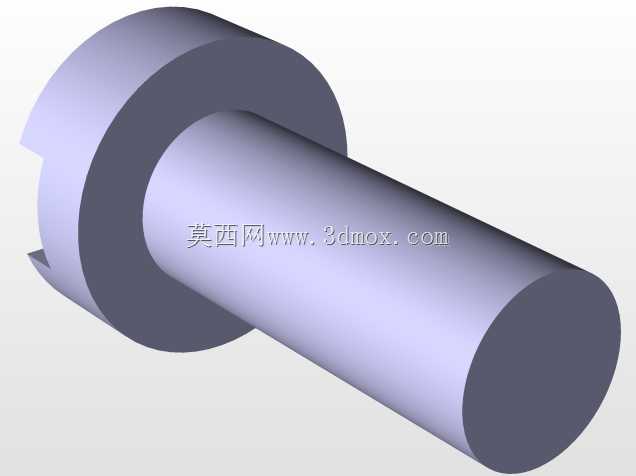

　　装配时无需额外打胶即可保证同轴度，减少运转时的径向跳动。输出轴采用扁位结构设计，区别于传统的D型轴全段切削，这款原型的轴端扁位仅做了局部铣削，既能够保证与外接负载轮、传动齿轮的周向固定不打滑，又尽可能保留了轴径的整体强度，避免应力集中导致的轴断裂风险。材料选择上，机壳与端盖均采用6061铝合金做硬质阳极氧化处理，表面硬度能够达到HV400以上，日常装配、使用过程中不容易出现磕碰划痕，同时铝合金的导热系数远高于普通工程塑料外壳，能够将定子铁芯的热量快速传导到外壳表面散出。轴承选用标准尺寸的深沟球轴承，分别布置在前端盖与后端盖的轴承室内，轴承室的公差采用基孔制过渡配合，既能够保证轴承外圈不发生跟转，又方便后期维护时的轴承拆卸更换，

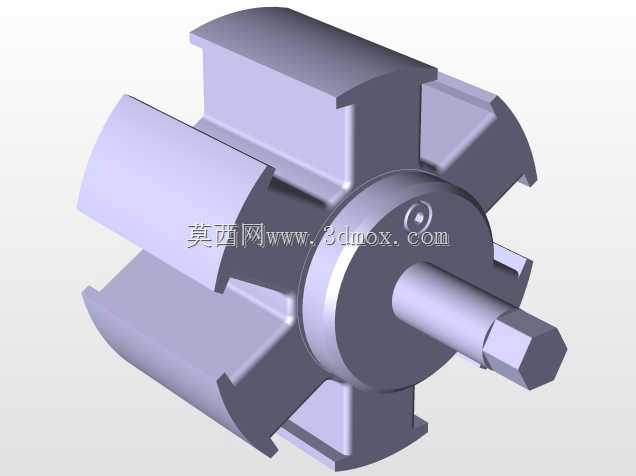

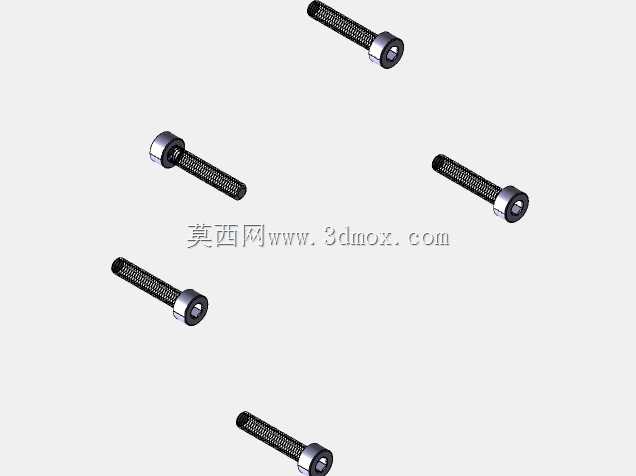

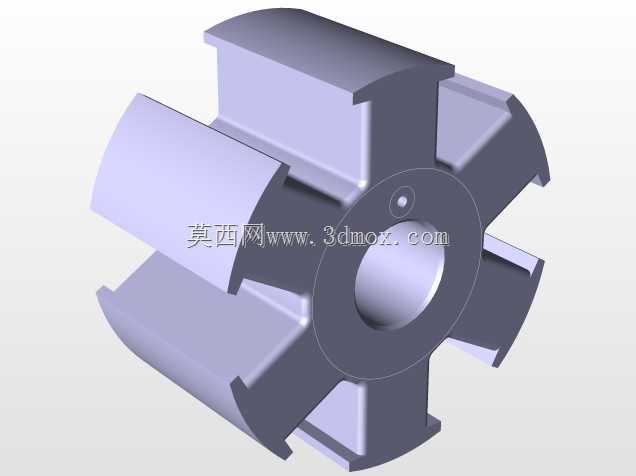

　　不需要专用拉马即可通过端盖背面的预留顶出孔将轴承推出。设计过程中特意规避了异形非标件的使用，所有紧固件、轴承都采用市面通用标准件，后续如果做小批量试产，不需要单独开定制件的模具，能够快速完成样机的组装调试。安装边界上，机壳外圆做了整圆的公差控制，圆柱度公差控制在0.015mm以内，可以直接适配常规的圆形电机安装座，不需要额外做定位结构调整；前端盖的安装孔采用均布设计，孔位间距匹配市面上同尺寸级别无刷电机的安装尺寸，用户替换原有电机时不需要重新加工设备上的安装位，直接替换即可完成动力升级。从结构细节来看，转子磁钢的固定采用不锈钢卡簧加耐高温胶的双重固定方式，避免电机在高转速运转时磁钢受离心力作用甩出，卡簧的卡槽位置做了圆角过渡处理，

　　减少卡槽位置的应力集中，即使在频繁正反转切换的冲击负载下，机壳与端盖的配合位置也不会出现开裂变形。内部绕组的过线空间在端盖内侧做了专门的走线槽，引线不会与转子发生摩擦，长时间运转不会出现引线绝缘层破损导致的短路问题。不同于量产版本的多轮迭代优化，这个初始版本的结构更偏向于验证核心性能参数，所有结构设计都围绕可靠性、易加工、易装配三个核心点展开，没有多余的装饰性结构，每一处镂空、每一个倒角都对应实际的功能需求，比如端盖辐条与中心轴承室的连接位置都做了R2的圆角过渡，就是为了避免冲压或者CNC加工时的应力集中，同时提升结构的抗冲击能力，即使电机从一米左右的高度跌落，端盖也不容易出现辐条断裂的问题。在实际的选型适配中，这款结构的电机可以根据需求调整绕组线径与匝数，匹配不同的电压等级与KV值，不需要改动外部的机械安装尺寸，就能够适配不同转速、扭矩需求的应用场景，不管是需要高转速的小型打磨设备，还是需要低转速大扭矩的小型传送带驱动单元，都可以在这个基础结构上做电气参数的调整，机械结构部分完全通用，能够大幅降低衍生型号的开发成本与加工周期。
