Nema23法兰安装步进电机结构设计

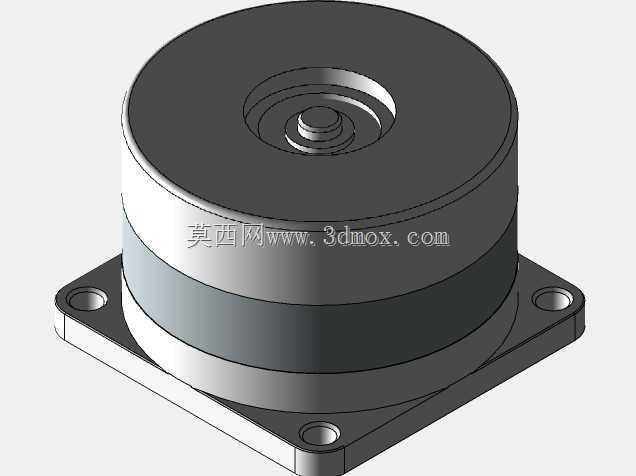

　　这款Nema23规格的电机本体结构，在桌面数控设备、小型自动化滑台、3D打印运动轴、轻型雕刻机进给单元里应用极广，做结构选型时首先要卡准安装边界，底部方形法兰带四个沉头安装孔，孔位完全匹配Nema23标准安装尺寸，安装时不需要额外做转接板，直接通过M4或者M5的内六角螺丝就能固定在设备安装立板或者滑台基座上，法兰面的平面度公差控制在0.05mm以内，能避免安装后电机轴出现偏斜，导致联轴器憋劲、传动阻力增大的问题。从结构设计思路来看，电机本体采用分层叠压的圆柱壳体结构，从下到上依次是后端盖、定子绕组腔体、前端轴承室、输出轴端，输出轴端做了阶梯轴设计，最顶端的小轴径是用来安装联轴器或者同步带轮的定位段，

　　轴上预留的卡簧槽可以固定传动件的轴向位置，防止设备高速往复运动时传动件窜动脱落。壳体表面做了多段不同直径的阶梯设计，一方面是适配内部定子、转子的叠装尺寸，减少不必要的壳体材料浪费，控制整机重量，另一方面不同直径的台阶可以作为绕线、轴承压装时的定位基准，提升装配时的同轴度，降低电机运转时的径向跳动。实际使用场景里，这类电机常作为小型自动化设备的动力执行元件，搭配对应的驱动器可以实现精准的角度控制，在点胶机的Z轴升降、小型传送带的驱动、非标工装的工位切换机构里都能见到同规格产品的身影。设计时要注意安装面的避让空间，电机圆柱本体的外径要和周边的走线槽、传感器安装位留出至少3mm的间隙，避免设备运行时震动导致壳体和周边部件剐蹭，

　　输出轴的伸出长度要匹配所选联轴器的总长，不能出现轴顶到联轴器端面或者插入深度不足的情况，底部法兰的沉头孔深度要提前核算，确保螺丝锁紧后螺丝头不会高出法兰平面，否则会导致电机安装面和设备基面之间出现间隙，运转时产生额外的震动噪音。轴承室的设计采用双轴承支撑结构，前端两个深沟球轴承背对背安装，能承受一定的径向负载和少量轴向负载，适配同步带传动、丝杠直连等多种传动连接方式，不需要额外加装支撑座就能满足常规轻载传动的精度要求，壳体上的分层台阶还可以作为编码器、刹车模块的扩展安装位，在需要断电锁止或者位置反馈的场合，直接在对应台阶上加装扩展模块即可，不用重新设计电机本体结构，大幅提升了零件的通用适配性。
